SWIFT™ Ultraschnelles Raman-Imaging

SWIFT™ ultra-fast Raman imaging  allows detailed Raman maps can now be acquired on second/minute timescales with integration times down to 1ms and below.  SWIFT™ retains the true confocal performance of the HORIBA Scientific Raman systems, thus ensuring optimised spatial resolution for analysis of small particles and thin layers

SWIFTTM Raman-Imaging verbindet den hohen optischen Durchsatz der HORIBA Scientific Raman-Systeme mit moderner Detektortechnologie und schnellen motorisierten Tischen, so dass Raman-Imaging in Millisekunden Realität geworden ist. Detaillierte Raman-Images können nun auf einer Zeitskala von Sekunden/Minuten mit Integrationszeiten bis zu 1 ms pro Bildpunkt/Spektrum aufgenommen werden. Beim SWIFTTM bleibt die echte Konfokalität der HORIBA Scientific Raman-Geräte voll erhalten. Damit wird eine optimale räumliche Auflösung für die Analyse von kleinen Partikeln oder dünnen Schichten gewährleistet.

Schnelles Raman-Imaging bietet für den Anwender viele Vorteile:

  • Aufnahmezeiten werden drastisch reduziert – ohne Kompromisse bei der Bildqualität
  • Makro-Bereiche (Zentimeter) können nun mit µm-Auflösung analysiert werden
  • Hochaufgelöste Bilder (1 Megapixel und mehr) sind nun möglich und bieten beides: große Übersicht und detailreiche Ausschnitte in einem Experiment
  • Zeitaufgelöstes Raman-Imaging – vollständige Bilder in wenigen Sekunden messbar, so dass chemische Reaktionen auf Minuten-/Stundenbasis verfolgt werden können.

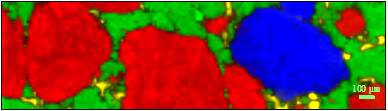

SWIFT™ Raman image of pharmaceutical tablet.
6,601 spectra
52s total acquisition

SWIFTTM kann mit allen Anregungslasern vom UV bis in den NIR-Bereich verwendet werden. Es ist kompatibel mit allen HORIBA Scientific Systemen – zum Zeitpunkt der Bestellung oder auch als Aufrüstung Ihres älteren Systems.

SWIFT Raman images of entire 17mm pharmaceutical tablet
SWIFT™ ultra fast Raman image of a mineral section, illustrating distribution of quartz species (red/blue) and a haematite seam.

SWIFT Raman image of graphene on Silicon
SWIFT™ Raman image of graphene on Silicon, showing mono-layer, bi-layer and tri-layer areas. A step size of 200nm was used, with 50 ms integration per point.

SWIFT 3D Raman volume display of barium sulfate particles in a polymer matrix
SWIFT™ 3D Raman volume display of barium sulfate particles in a polymer matrix in a 92?m3 volume, acquired with 200nm step and 50ms integration.

SWIFT Raman image of 1 mm x 1 mm area of etched Silicon chip
High definition SWIFT™ image of entire 17mm pharmaceutical tablet, comprising over 2.6 million spectra. Zoom regions are taken from the same data, illustrating how a single high definition image can be used to survey on millimeter scales and investigate detail on the micrometer scale.

SWIFT ultra-fast Raman imaging of onion cells
SWIFT™ ultra-fast Raman imaging of onion cells, illustrating general cell structure (red/blue) and isolated zones of carotenoid species.
