デジタル画像解析式粒子径分布測定装置 カムサイザー

• 30μm〜30mmのワイドな測定範囲
  従来の「分級ふるい分け」と同じ分析範囲で、簡単な操作で迅速な分析結果を得られます。また、使用後の清掃等の面倒なメンテナンスも必要ありません。
• 粒子径分布測定と粒形測定が同時に可能
  測定中の粒子径分布と粒形をリアルタイムでディスプレイ上に表示できます。測定結果はオンタイムで出力できます。
• 乾燥したバルク材の分析に最適
  砂糖、塩、砂、金属粉、洗剤、プラスチック、セメント、ガラス、肥料、研磨材、断熱材、耐火物などの分析に最適です。
• 充実した分析ソフトウェア
  使いやすいWindowsXP、2000対応の分析ソフトウェアが標準添付されています。粒子径分布と粒形の測定結果を様々な形式で表示できます。また、「分級ふるい分け」で得られたデータとの比較も簡単にできますので、導入前のデータ資産を活用できます。
• 試料の再使用が可能
  測定後の試料は測定部下部の受器に回収されるので、再使用が可能です。

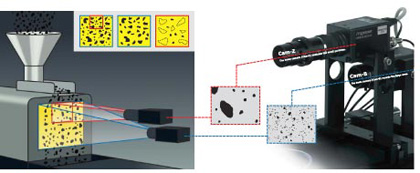

カムサイザーの測定原理

2台のCCDカメラで捕らえた粒子の投影図をデジタル処理して、コンピューターで粒子径分布を測定します。

カムサイザー内部

1. 試料は光源とCCDカメラの間に落下分散されます。内蔵された電磁式試料供給機は測定部と連動して動くので、PC側からの操作で投入は開始されます。
2. 役割を分担した2台のカメラを同時に使用することで、30μm〜30mmという広範囲での正確な測定と簡単な操作が可能になりました。
3. 粒子の投影図は10,000分類の画像にデジタル処理され、コンピューターに送られます。
4. コンピューター・ディスプレイ上の分級表示は最大50区分まで自由に選択できます。また、表示能力はミクロン単位でできるので、極細で複数山の粒子径分布も表示できます。
5. 試料の投入が終わると、自動的に試料供給機と測定動作は停止します。

校正標準
様々な寸法の粒子をレチクルの標準サイズパターンで印刷してあります。ほんの数秒で自動的に校正ができます。

ソフトウェア

リアルタイム表示
測定中の結果がリアルタイムで表示されます。また、同時に粒子の投影図を観察することもできます。データの出力は測定終了と同時に可能です。
　
測定中の粒子径分布と粒子形状

条件入力は簡単
ウィザード画面で手軽に条件入力ができます。メモリ機能で試料ごとの条件をセットできるので、多様な試料を測定する際は面倒な手続きが不要です。もちろん、登録された測定条件はユーザごとのパスワードで保護することが可能です。
　
条件入力画面

多彩な測定結果
様々な形式のグラフや表で出力できます。粒子径分布は、個数基準(Q0)/質量基準(Q3)の両方での測定はもちろん、ふるい上(q(x))/ふるい下(Q(x))での結果も出力できます。また、「分級ふるい分け」など他の分析方法での結果との相関を同じ画面で比較できるので、カムサイザー導入前のデータを活用できます。
　
複数山試料の高解像能力

粒子径分布だけでなく、粒子形状(Feret径、面積円相当径、真円度、Martin径等)の測定もできます。

しかも、試料の分析値を最大4件まで観察できるので、品質管理に有効です。

仕様の上限と下限を設定して計測
　
過去の分析値から傾向を観察

希望販売価格

￥9,800,000～ (税込￥10,290,000～)
