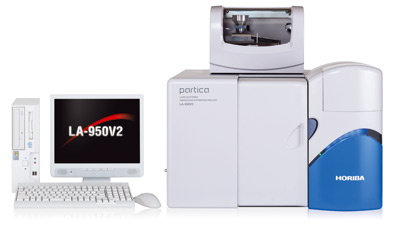

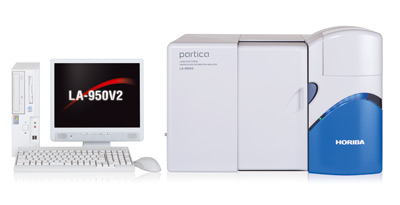

レーザ回折/散乱式粒子径分布測定装置 Partica LA-950V2

◆信頼の高精度保証

粒子計測では困難とされてきたバリデーションをいち早く取り入れ、高精度管理を保ちつづけているHORIBAのLAシリーズ。LA-950V2ではその保証をさらにグレードアップさせた6ポイントについて、NISTトレーサブルな標準粒子(ポリスチレンポリマー)による校正を行ない、±0.6%以内の高精度を保証しています^※。さらには、再現性精度も±0.1%を達成。これらの信頼性の高さが、GLP/GMP/ISOなどで要求される明確な装置の性能維持管理を支援し、グローバルスタンダードとしての性能と実用性を確保しました。
※標準粒子自体のバラつきを除く。

高精度測定を実現したLA-950V2オリジナル光学系。

何故、HORIBAは2波長光源を採用しているのか?

3000μmまでの粗大粒子を高感度に測定するには、焦点精度の高い波長が長いレーザ光と検出器中心付近のレイアウトが有効に働きます。
0.01μmまでの超微小粒子を測定するためには、波長の短い光源が検出感度を向上させます。微小粒子径による散乱の変化散乱パターンは、絶対粒子径に依存するのではなく、波長に対する相対粒子径によって決まります。

下記に散乱パターンの例を図示します。0.05μmと0.07μmという非常に僅差の微小粒子の散乱パターンを比較してみました。レーザ光(λ=650nm)を照射した散乱パターンには、どの検出角度においても、差が顕著に得られません。しかし、LED(λ=405nm)を照射すると、たった20nmの粒子径差にも関わらずこれほどはっきりとした差が検出されるのです。これがワイドレンジ高精度測定を可能とする測定機に、波長の異なる光源を採用する最大のメリットです。

それぞれの光源の光量は、測定毎にモニタされ、そのバランスを調整する機構を導入しており、複数の検出器がレンジをオーバーラップするようにも配置されているので、0.01〜3000μmのダイナミックレンジをシームレス測定しています。

■微小粒子径による散乱パターンの変化

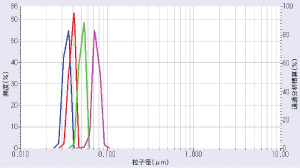

■微小粒子の測定結果

0.1μm以下の粒子径範囲も、高感度に検知する性能を備えています。
(例：0.03〜0.07μm単分散試料について、測定結果の重ね書き)

HORIBAオリジナルの光学設計がレーザ散乱法を極めた。

レーザ散乱法による測定原理は、粒子に照射したレーザ光の散乱光強度と角度の関係を検出し、Mie散乱理論に基づいて算出する方法です。粒子径が小さいほど光源に対して前方への強度分布は変化しなくなり、特に数ミクロン以下の粒子の場合、光源に対して側方や後方へ散乱する光の捕捉が重要になります。

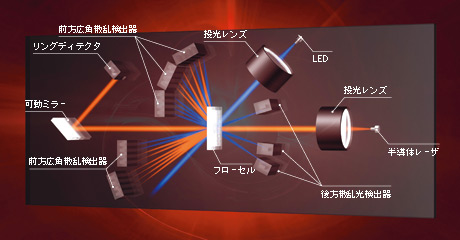

LA-950V2の光学レイアウトは、光路長(セルから検出器までの距離)を従来モデルに比べて約4倍にすることで、リングディテクタ中心部の面積も約4倍広く確保できたため、検出器中心付近の信号差を高感度で安定に取っています。
また、中心の透過光検出器を超高精密加工により均等に4分割しているので、光軸調整時のチェックと試料測定時が全く同じ状態を保ち、さらには測定時間自体も非常に短いので光軸が安定なまま分析できるメリットがあります。
結果として3000μmまでの粗大粒子検出に役立っています。安定した光軸調整がデータ精度・再現性精度に最も重要であることは言うまでもありません。
また、検出器を効率良くセルの上下方向に配列し、試料室を広く確保する工夫が、セルの交換などのメンテナンス操作性への寄与は勿論のこと、迷光の影響も軽減させています。

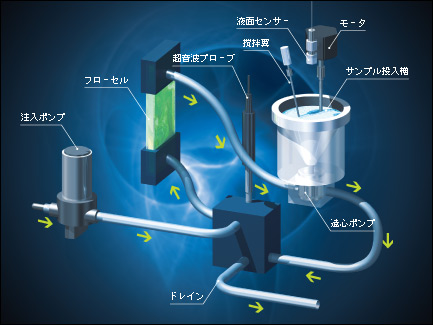

◆どんなサンプルも高速処理する循環系。

POINT 01 優れた再現性
サンプリングから洗浄、データ表示を1分間以内で行なうためには、再現性の高い循環システムが最も重要な要素の一つ。分散媒注入用ポンプは標準装備されており、測定や洗浄時の注入はソフトウェア上の“注入”コマンドをクリックするだけで、瞬時に循環系が満たされます。液面センサによって、指定した分散媒量を正確に注入します。

POINT 02 高いパフォーマンス
ドレインには、効率良く循環系内全てのサンプルや溶媒が排出されるように配管の傾斜や曲がりを設計しているので、リンス効率が高く、スピーディー且つ確実な作業が行なわれます。

POINT 03 フレキシビリティ

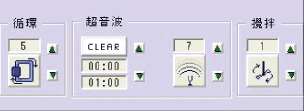

遠心ポンプは3mmの鉛粒子も充分に循環できる排出力を備えており、あらゆる大きさや比重の試料に対応できる実力を備えています。あらゆる大きさや比重の試料に対応できる実力を備えています。循環速度は試料に適した速度を15段階でコントロール可能。凝集の強い粒子を素早く前処理するために、超音波プローブによって直接サンプルを分散させています。その強度もサンプルによって調節できるように7段階に切り替え可能なので幅広いアプリケーションに適応します。

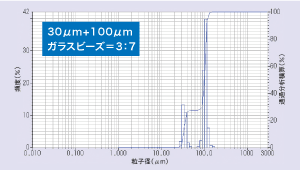

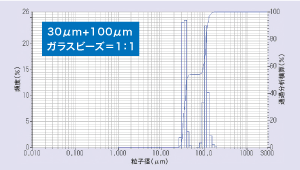

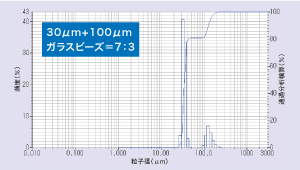

優れた高分解能の実力。(混合サンプル例)

大きさの異なる粒子を混ぜる場合や、目的対象以外の凝集粒子などを検出する測定レンジと実力を備えることで、緻密な管理や研究作業にお役立て頂けます。

◆分かり易いインターフェース操作手順をナビがサポート。

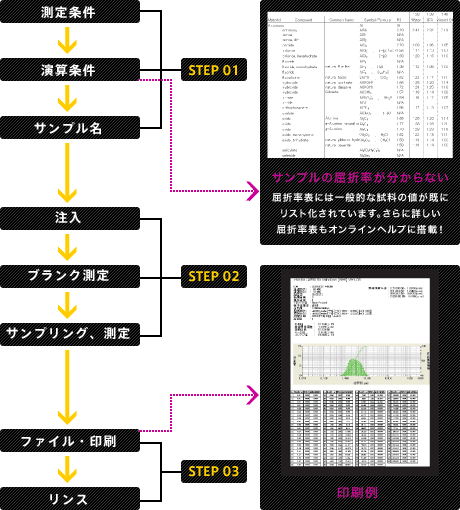

LA-950V2では、測定条件の設定→サンプル投入→分散処理→印刷→データ保存といった一連の測定ステップ全体を常に明示する「ナビゲーション機能」を搭載。はじめて測定する方でも操作フローチャートが一目で分かり易く次の選択肢を促してくれるスムーズな分析。しかも、この一連の「手順」をファイルとして“保存”できるので、繰り返し分析にとても便利。この保存された「手順」を部門間で共有することで、生産現場での品質管理検査の標準化までもが即座に行なえます。製品研究段階からその生産管理までをトータルにカバーする画期的な機能です。

ナビゲーションウィンドウ

STEP 01 まずは分析条件を選びます
分析の目的や、サンプルによって相応しい条件を選択します。
順番に選択し、次の項目へと順に進んでいきます。
初めてお使いになる方にも分かり易い表示です。
サンプルの名前や必要なデータへのラベルもここで予めインプット出来ます。

STEP 02 次は実際のサンプリングと測定です
溶媒を注入したり、循環ポンプのスピードをコントロールしたりしながら、ブランク測定やサンプリング、測定へ進みます。実際に分散条件を検討しながら進むことも出来る自由度もあります。

STEP 03 最後はデータのアウトプット
測定結果をファイル保存して印刷すれば終了です。
循環系はリンスボタンできれいに自動洗浄すれば、もう完了です。

ソフトウェアにはその他にも使い易い機能が満載。

• リアルタイムウィンドウ
• 印刷パターンフリーレイアウト機能
• データベース機能
• データの重ね書き、条件の再演算など

簡単メンテナンス&簡単セル切り替え

LA-950V2ではセルの取り外しもワンタッチ、工具やスキルが不要ですので、日常的なメンテナンスのわずらわしさが解消されています。

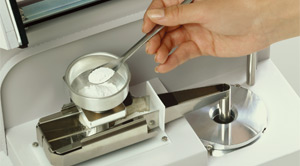

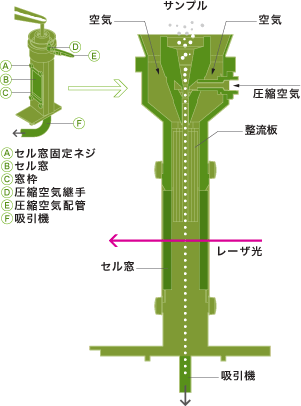

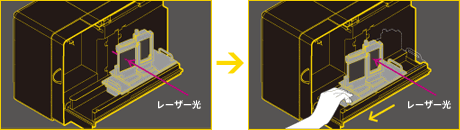

測定方式によるセル交換(例えば、湿式法→乾式法など)も、セルホルダごとスライドさせるだけのワンタッチ・クイック操作。付け替えや取り外しなどの作業が一切不要です。
この操作性、デザイン性の高さは、使う人の立場に立って考えられました。

希望販売価格

・LA-950V2　￥9,800,000～ (税込￥10,290,000～)
・LA-950V2乾式ユニット付き ￥13,300,000～ (税込￥113,965,000～)
