テストオートメーションシステム STARS VETS

概要

最新の排ガス規制とRDE再現に対応
自動車開発におけるテストオートメーションプラットフォーム “STARS” シリーズに完成車両排ガス試験の統合化を実現する新ラインナップSTARS VETS が新登場。3rd Partyを含む計測機器の制御や車両データ収集だけでなく、設備の起動から終了、試験データの解析まで、日々の研究開発業務をトータルサポートします。
最新排ガス規制（WLTP／CFR part 1066）およびRDE（Real Driving Emissions）の実路再現に対応するアプリケーションパッケージを適時ご提供します。STARS EngineやSTARS Powertrainの実験データや諸元パラメータをSTARSプラットフォーム上でシームレスに連携させることで、開発全体を横断する、より効率的な自動車開発づくりの実現を図ります。

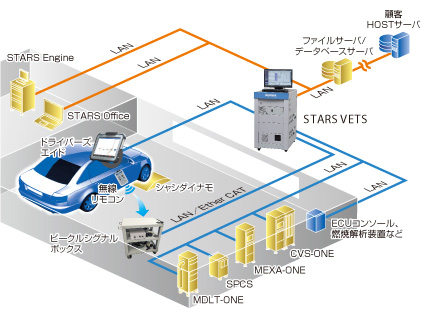

■システムブロック図

特長

使い勝手のよい操作系

ワンクリックで試験実行
最適化した画面構成による登録時間の短縮
短時間トレーニングで操作習得

フレキシブルなシステム

再現試験やPHV用繰返し試験へ簡単操作で適応
車両内データやECUコンソール等のデータを時系列データとして統合
計測サイクルやコーストダウン等の手順を組み合わせるだけでテストシーケンスを柔軟に作成

試験品質を飛躍的に向上

複雑化する規制に対応し、演算シーケンスのグラフィカル表示により、容易に間違い箇所を特定可能
設定変更が必要な項目を絞ることでミスオペレーションを回避
試験結果レポートに計測データの計測判定結果を表示

一体型ドライバーズエイド

ドライバーズエイドの搭載により、目標車速と許容範囲、ギア切換えポイント、ユーザー定義のイベント等をグラフィカルに画面表示します。

STARS VETS上で利用可能なあらゆるデータを表示項目に設定可能
走行画面サイズ・配置・スクロール方向（上下・左右）を選択可能
目標車速と実車速の走行トレース拡大表示

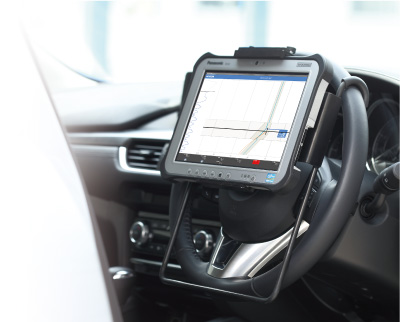

液晶タッチパネルドライブモニタ

製造会社: HORIBA

仕様

ラック

使用環境	温度：5〜40℃ 湿度：相対湿度20〜80%（結露なきこと）振動：0.03G以下
電源	電圧：AC 100, 200-240V±10%　Max.250V 周波数：50/60±1Hz
標準のアナログのチャンネル数	16ch（12chは設定済, 4chは設定可）
外寸	幅570mm × 奥行き850mm × 高さ1000mm (突起物を含まず)
