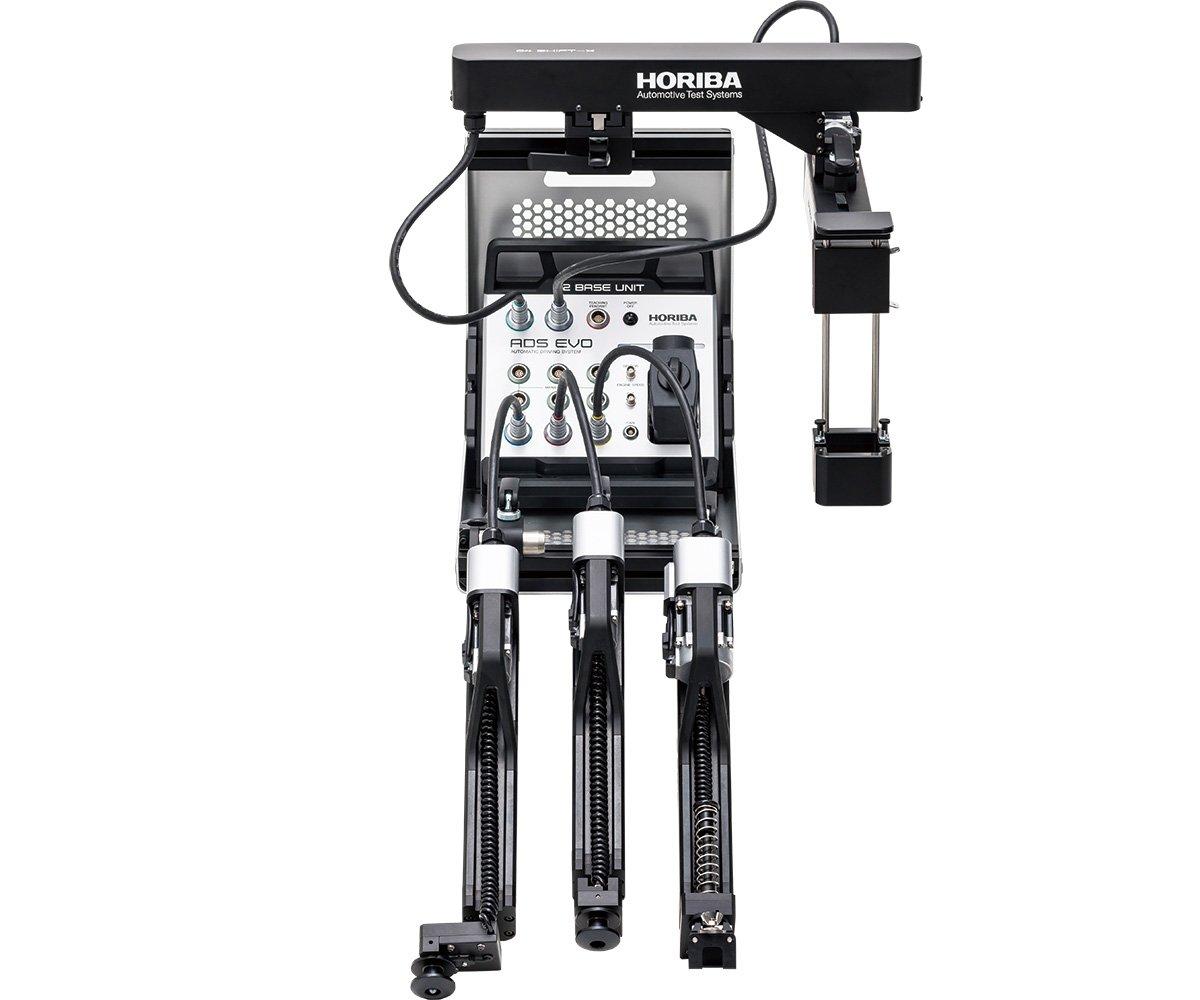

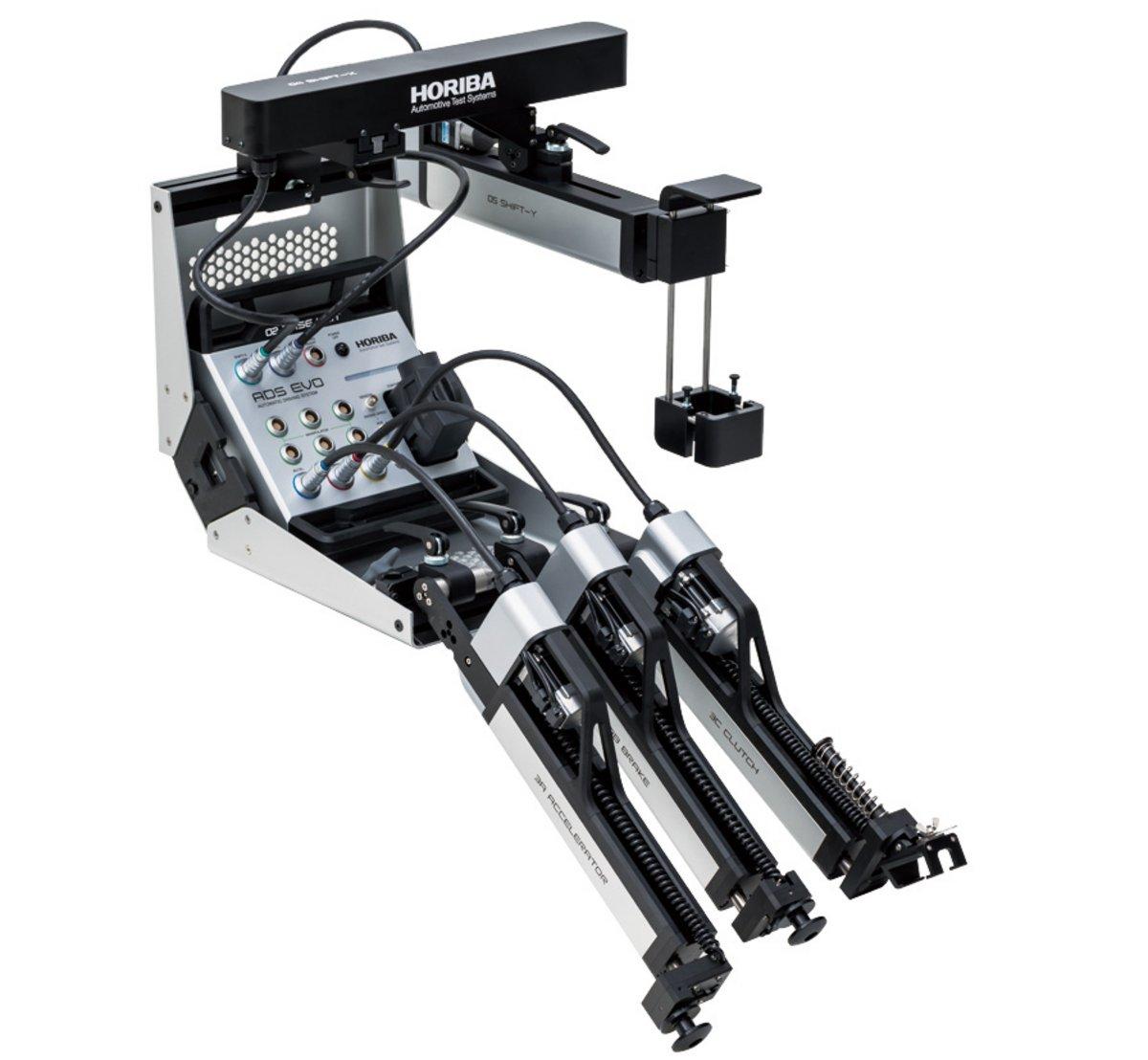

ADS EVO Product Image 1
ADS EVO Product Image 2
ADS EVO Product Image 3

自動運転システム

高い再現性でシャシダイナモメータ上の走行試験を自動化する装置です。
搭載性を大幅に向上させ、xEVなど次世代車両の運転や、プッシュボタン操作などにも対応しました。

ADS EVOは自動車の研究・開発において欠かせないシャシダイナモ上での走行試験を、ドライバに代わって行う自動運転システムです。低圧、低温、高温などの特殊環境や、高速走行、長時間耐久走行など過酷な条件下で行われる走行試験で、ドライバの負担をなくすとともに、高精度なモード追従性と運転再現性、データの高精度化により、自動車の排ガス試験の自動化を実現します。

【New】詳細はダウンロードタブ内の資料をご覧ください。
・任意の目標DI*値を狙った制御を可能にする新機能”DI Optimizer”をリリース!
  *DI:Drive trace indices (ドライビングインデックス)は、SAE J2951で採用された指標です。
・環境試験向けの新オプションをリリース!
・自動化を加速するオプション機能をリリース!
「German Design Award 2024」を受賞
 自動運転システム ADS EVOが「German Design Award 2024」を受賞

事業セグメント: 自動車
製品分類: ダイナモメータ

高い再現性で開発をサポート

ADS EVOはシャシダイナモメータ上の走行試験を自動化し、その高い再現性で試験の手戻りを削減、お客様の車両開発をサポートします。

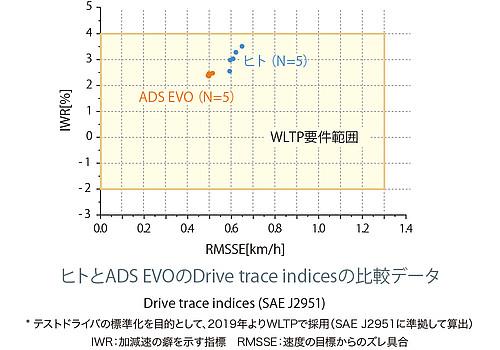

人とADS EVOのDrive trace indicesの比較データ

人とADS EVOのCO2排出量比較データ

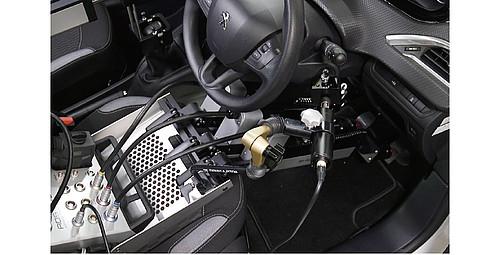

搭載性の大幅な向上により、試験効率を改善

持ちやすい・運びやすいハンドルやレバーデザインを採用し、各構造パーツや骨組みをシンプル&コンパクト化。
搭載時間を大幅に削減することで、実験効率を改善します。

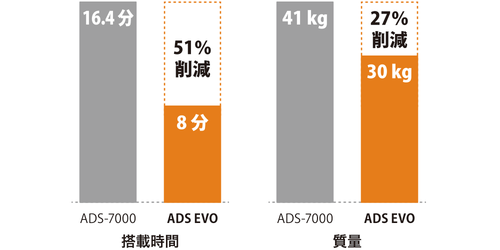

搭載時間の削減・軽量化
(従来機種ADS-7000と比較)

搭載時間/質量

扱いやすさを追求

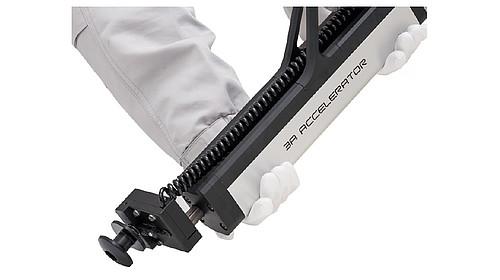

人間工学に基づいた持ちやすい設計

人間工学に基づいた持ちやすい設計

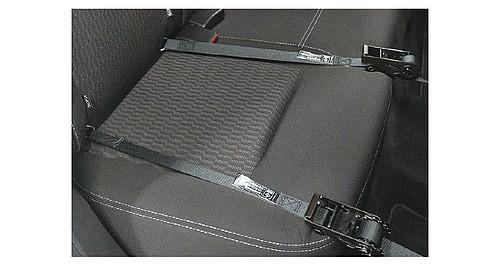

固定作業の簡略化
ISOFIXを利用することで固定時間を大幅に削減(特許出願中)

※ISOFIX:チャイルドシート固定用フック

ISOFIXを利用することで固定時間を大幅に削減(特許出願中)

最新車両開発の効率化に貢献

車両の多機能化に伴い、車両試験での評価項目は増大しています。
幅広い試験で活用できるADS EVOは「人為的ミスを削減」「長時間試験でも正確」な開発を提案します。

排ガス試験/xEV開発/システムバリデーション

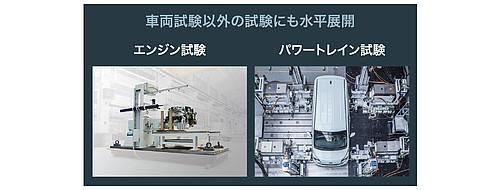

車両試験以外の試験にも水平展開/エンジン試験/パワートレイン試験

さまざまなオプション機能

環境仕様に対応、対応温度範囲を-40℃から80℃まで拡大
市場要求の強い低温から高温までを1台で対応
ヒーターレスにより環境仕様でも軽量化・小型化を実現

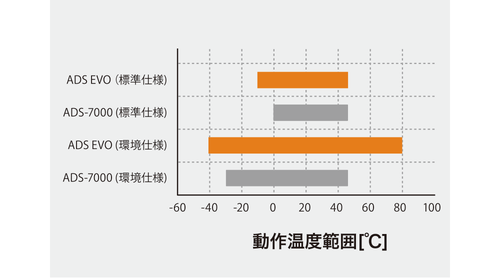

動作温度範囲[℃]

テストサイクル中の空調のON/OFFなど、さまざまな車両操作に対応(特許出願中)
標準搭載のエンジン始動用アクチュエータに加え、汎用アクチュエータをオプションで用意

標準搭載のエンジン始動用アクチュエータに加え、汎用マニピュレータをオプションで用意

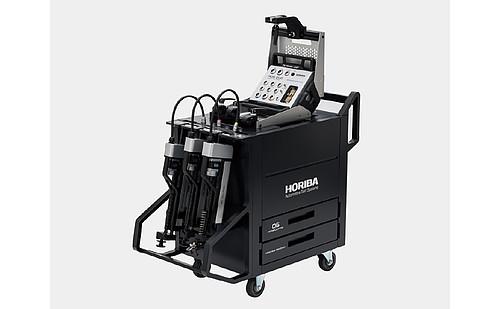

オールイン メカニカルユニットカート
車両への搭載順・カートへの収納順が直感的に理解でき、作業性向上へ貢献 (特許出願中)

オールイン収納カート



受賞歴

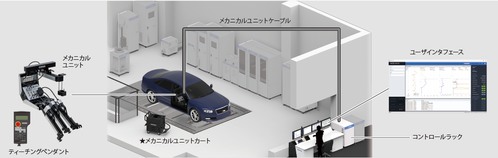

使用イメージ

基本機能

運転機能車速トレース試験運転機能(排ガス試験等)
★性能試験運転機能
ペダル・シフト位置の自動調整機能/手動調整機能
車両特性自動学習運転機能
車両暖機運転機能
定速度運転機能
マニュアル運転機能
対応車両MT車両、AT車両、CVT車両、★ハイブリッド・EV車両
フロアシフト、★インパネシフト、★コラムシフト、
右ハンドル/左ハンドル兼用
その他機能計測機能:ダイナモローラー速度、エンジン回転数
外部操作入力:運転開始/運転終了
外部状態入力:ダイナモ準備完了/ダイナモ異常/排気ブロアーON
外部操作出力:データ処理装置との同期信号
★HOST通信機能:運転開始/終了操作など(AK通信準拠)

構成・仕様

メカニカルユニット
トータル質量標準仕様:30 kg
ユニット単位質量3〜7 kg
使用環境標準仕様:-10〜45℃ 相対湿度 30〜90% RH(結露なきこと)
★環境仕様:-40〜80℃ 相対湿度 30〜90% RH(結露なきこと)
アクチュエータ仕様アクセル:ストローク長 150 mm、定格出力 160 N、最大操作速度 0.61 m/s
ブレーキ:ストローク長 200 mm、定格出力 241 N、最大操作速度 0.61 m/s
クラッチ:ストローク長 200 mm、定格出力 322 N、最大操作速度 0.78 m/s
シフト(X方向):ストローク長 190 mm、定格出力 193 N、最大操作速度 0.77 m/s
シフト(Y方向):ストローク長 240 mm、定格出力 193 N、最大操作速度 0.77 m/s
スターター(PUSH):定格出力 16 N
★スターター(TURN):定格出力 0.97 N・m
★PUSHアクチュエータを最大5ch追加可能
コントロールラック
寸法578(W) × 929(D) × 1000(H) mm
使用環境5〜40℃ 相対湿度 20〜80% RH(結露なきこと)
電源単相:AC 200〜240 V ±10%(Max 250 V) 50/60 Hz 3.0 kVAまたは
単相:AC 100〜120 V ±10% 50/60 Hz 3.0 kVA(注文時に選択)
その他ティーチングペンダント:シフト位置の学習、各種設定に使用
メカニカルユニットケーブル:メカニカルユニットとコントロールラックを接続

★はオプションです。
