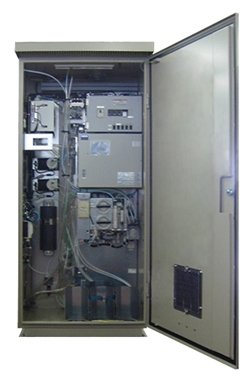

ENDA-5000S [高感度計]

煙道排ガス分析装置

煙道排ガス分析装置ENDA-5000Sは、従来のENDA-5000シリーズより低濃度での窒素酸化物(NOx)、二酸化硫黄(SO2)の連続測定が可能な高感度煙道排ガス分析計です。排ガス処理の性能向上にともなう低濃度の煙道排ガスモニタリングに活用できます。



  • NOxとSO2の2成分を50ppmからの低濃度での同時測定が可能。

  • NOx計、SO2計には長期安定性に優れたクロスモデュレーション方式NDIR法、O2計にはサンプルガスによる汚れに強くキャリアガスの補給が不要な磁気力方式(圧力検出形)を採用。メンテナンスの手間とランニングコストを低減します。
 ENDA-5000Sシリーズ
測定対象NOxSO2O2
ENDA-5220S
ENDA-5230S
ENDA-5400S
測定原理NDIRNDIR磁気力方式(圧力検出形)
レンジ標準50~500 ppm50~500 ppm10~25 vol%
レンジ比10倍以内10倍以内2.5倍以内
繰返し性フルスケールの±1.0%
直線性(指示誤差)フルスケールの±1.0%
ゼロドリフトフルスケールの±2.0%/週 (ただし周囲温度変化5°C以内)
スパンドリフトフルスケールの±2.0%/週 (ただし周囲温度変化5°C以内)
応答時間

60秒以下(装置入口より90%応答)
分析計導入流量1.5 L/min)
(SO2計のみ240秒以下)

干渉影響フルスケールの±2.0% (標準ガス組成内)
表示タッチパネル式LCD(バックライト付)(有効桁数4桁)
設置条件周囲温度-5~40°C(直射日光、輻射熱のないこと)
周囲湿度90%以下(結露なきこと)
振動100 Hz、0.3 m/s2以下
粉塵環境基準以下
試料ガス条件温度250°C以下
ダスト0.1 g/Nm3以下
標準ガス組成

NO:500 ppm以下/NO2:6 ppm以下/SO2:500 ppm以下/SO3:50 ppm以下/CO:200 ppm以下/CO2:15 vol%以下/H2O:20 vol%以下

サンプリング方式電子冷却器による除湿サンプリング(約2.5°C)
試料ガス流量約3.0 L/min
サンプル導入管PTFEチューブ(ø8/ø6mm)
試料ガス圧力±4.9 kPa(3点選択方式)
(サンプルガス背圧のないこと)

(1)–1.96~4.9 kPa
(2)±3.43 kPa
(3)–4.9~1,96 kPa

圧力制御方式

レギュレータとポンプによる定圧制御。減圧サンプルリング
制御圧力:-9.8 kPa

出力DC 4~20 mA(絶縁出力)(DC 0~16 mA/DC 0~1 V/DC 1~5 Vはオプション)
MAX12系統出力可能
外部出力分析計警報、分析計注意、レンジ表示、校正中、保守中、パージ中(オプション) 接点容量:DC 30 V 1 A、AC 250 V 1 A 抵抗負荷
校正方式

DRY校正、自動校正(校正周期:標準7日、1~99日まで設定可能),
手動校正

校正ガスゼロガスN2
O2キャリアガス大気
スパンガス測定成分ガスボンベ
プローブ採取点フィルタフランジ:JIS 10K、40A FF   プローブ管:1000mm   材質:SUS-316
エレメント:SUS-304+石英ウール蛇腹式2 μm  電気加熱:100 VA、
防滴ケース付
電源AC 100 V ±15 V (85 V~115 V)
電源周波数50/60 Hz切替
消費電力約1000 VA (加熱配管30 m:+1100 VA、盤内ヒーター:+300 VA)
外形寸法800 (W) x 500 (D) x 1770 (H) mm
(高圧ガスボンベ、3.4Lボンベ最大4本収納)
質量約230 kg (ボンベは含まない)
接ガス部材質

SUS-316、SUS-304、PTFE、ポリプロピレン、ポリエチレン、ふっ素ゴム、
塩化ビニル、PVDF、ガラス等

架台屋外設置自立型
板厚:本体、扉、天板、鋼板: 2.3mm、チャンネルベース: 3.2mm、
扉:前面、取合い:右側面
塗色内外ともマンセル5Y7/1半ツヤ



外形寸法図・他(単位:mm)
