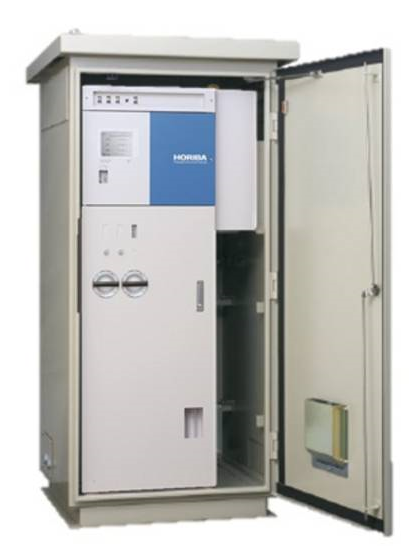

ENDA-C9000シリーズ

煙道排ガス分析装置

煙道排ガス分析装置ENDA-C9000シリーズは、脱硝装置出口の残留アンモニア（NH₃）濃度を連続で測定します。脱硝触媒の劣化監視、NH₃の注入量制御、硫安結晶物の生成防止など、設備の監視・コントロールに活用できます。

前機種の優位点や信頼性を継承しつつ操作性・視認性向上、安定稼働のためのサンプリング技術強化、優れたメンテナンス性を追求し、さまざまな条件やニーズに柔軟に対応します。またサンプルガス圧力の範囲が倍増し、多様な燃焼条件の設備でも十分に活用できるENDA-C9000は、高性能・高機能で誰でも扱いやすい、ひとつ上をいく煙道排ガス分析計です。

事業セグメント: 環境・プロセス

製品分類: 排ガス計測機器（固定発生源）

製造会社: HORIBA, Ltd.

カラー液晶タッチパネル採用。日本語表示で視認性向上。
従来機比約20％サイズダウン、約50kg軽量化により、設置スペースの緩和や据付作業などの負荷軽減が期待できます。内部はユニット構成で修繕、保守が容易に。
部品寿命の監視機能、測定状況を時系列で確認できるトレンドグラフ、測定中の各機構を監視する自己診断機能、最大7日分の各種データ保存が可能で遡って解析ができるデータロギング機能搭載。
ゼロドリフトフリーの化学発光法分析計搭載(NO_X、NH₃計)。最小レンジ0〜10ppmの高精度測定可能。水分・CO₂の干渉影響低減。NH₃計は還元触媒法および酸化触媒法の2種類から選択可能。
サンプルガス非接触の検出器採用で高耐久性の磁気圧力方式酸素分析計採用。
サンプルガス圧力範囲が従来機比2倍の±10kPaを実現。圧力変動に強く多様なサンプルガス条件にも対応。

ENDA-C9000シリーズラインアップ

	NH₃	NO_X	O₂
C9120		●
C9170	●
C9170A	●
C9220		●	●
C9330	●	●
C9330A	●	●
C9430	●	●	●
C9430A	●	●	●

*C9170, C9330, C9430はNH₃触媒に還元触媒法を使用。
C9170A, C9330A, C9430AはNH₃触媒に酸化触媒法を使用。

測定成分とレンジ

成分	測定方法	標準レンジ	オプションレンジ	レンジ比
NH₃	化学発光法	20～100 ppm	10～20 ppm未満	最大10倍
NO_X	化学発光法	20～100 ppm	10～20 ppm未満	最大10倍
O₂	磁気圧力法	5～25 vol%	-	最大5倍

・レンジ数は各成分最大3レンジ　・ O₂を含む最大3成分同時測定

	-5～40°C仕様	40～50°C仕様
繰返し性	フルスケールの±0.5%	フルスケールの±1.0%
ドリフト (NO_X計として)	ゼロドリフト標準レンジ：フルスケールの±1.0%/週ゼロドリフトオプションレンジ：フルスケールの±2.0%/週スパンドリフト：フルスケールの±2.0%/週 (週温度変化±5°C)	ゼロドリフト標準レンジ：フルスケールの±2.0%/週ゼロドリフトオプションレンジ：フルスケールの±2.0%/週スパンドリフト：フルスケールの±2.0%/週 (週温度変化±5°C)
応答時間	装置入口より 90%応答 90秒以下校正ガス入口より 90%応答 70秒以下
表示	タッチパネルによる画面切り替え（測定画面、校正レンジ・校正ガス濃度設定画面、校正周期設定画面、保守画面など）
サンプリング方式	露点2.5°C（電子冷却器2 段、減圧サンプリング）
試料ガス	流量：各ライン1.5 L/min 圧力：±10 kPa
圧力制御方式	調圧器による減圧サンプリング方式
電源電圧	AC 100 V±15%、50/60 Hz 共用 (47.5-63.0 Hz)
校正	自動校正方式（校正周期1〜99 日）ゼロガス：N₂ボンベ O₂ 計用キャリアガス：N₂ ボンベ（ゼロガス共用）スパンガス：測定成分ガスボンベ
寸法/質量	800 (W) × 800 (D) × 1800 (H) mm / 450 kg (ボンベは除く)
設置条件	環境温度：-5°C〜40°C 直射日光・輻射熱のないこと。（-15°C〜50°C（寒冷地仕様）については別途対応します。）湿度：90％以下　粉塵：環境基準以下　振動：100 Hz. 0.29 m/s² 以下
サンプル条件 (還元触媒法の時)	温度： 300～400°C　　　ダスト：0.1 g/Nm³以下組成： NO 500 ppm 以下　 CO 500 ppm 以下　　　NO₂ 15 ppm 以下　 CO₂ 15 vol%以下　　 SO₂ 200 ppm 以下 H₂O　4～20 vol%以下　　　　SO₃　10 ppm 以下 NH₃ 200 ppm以下その他組成　HF、HCl、Cl₂ 等腐食性ガスおよび反応性ガスを含まないこと。
