Phương pháp cell điện hóa

Phương pháp 5 Phương pháp pin điện hóa: loại pin galvanic

Đặc điểm

Cấu trúc detector đơn giản, nhỏ gọn và nhẹ có thể được sử dụng cho máy phân tích xách tay.
Có thể sử dụng ngay cả khi có khí dễ cháy hoặc khí ăn mòn cùng tồn tại trong mẫu khí.
Không cần khí mang.

Structure and operating principle of electrochemical cell method galvanic cell type of oxygen analyzer

Hình 5: Cấu trúc và nguyên lý hoạt động của phương pháp cell điện hóa loại pin galvanic của máy phân tích oxy

Nguyên lý đo, cấu trúc và nguyên lý hoạt động (Hình 5)

Khi một kim loại hòa tan trong chất điện phân (kim loại cơ bản là cực dương của pin) và một kim loại không hòa tan (kim loại quý là cực âm của pin) được nhúng vào chất điện phân, kim loại hòa tan ở cực dương và giải phóng các electron, các electron này đến cực âm. Ở cực âm, oxy thấm qua lớp màng mỏng hấp thụ các electron. (pin galvanic)

Phản ứng ở điện cực dương và điện cực âm

Điện cực dương
2Pb + 4OH^-→ 2PbO + 2H₂O + 4e^-
Điện tử âm
O₂+ 2H₂O + 4e^-→ ^4OH-

Vì dòng điện chạy qua dòng electron này tỉ lệ thuận với lượng oxy thấm qua lớp màng mỏng nên có thể xác định được nồng độ oxy bằng cách đo dòng điện này.

Hình 5 cho thấy một máy phân tích oxy loại pin galvanic điển hình sử dụng kali hydroxit (KOH) làm chất điện phân, chì (Pb) làm điện cực dương, bạc (Ag) làm điện cực âm và màng nhựa flo làm màng mỏng thấm oxy.

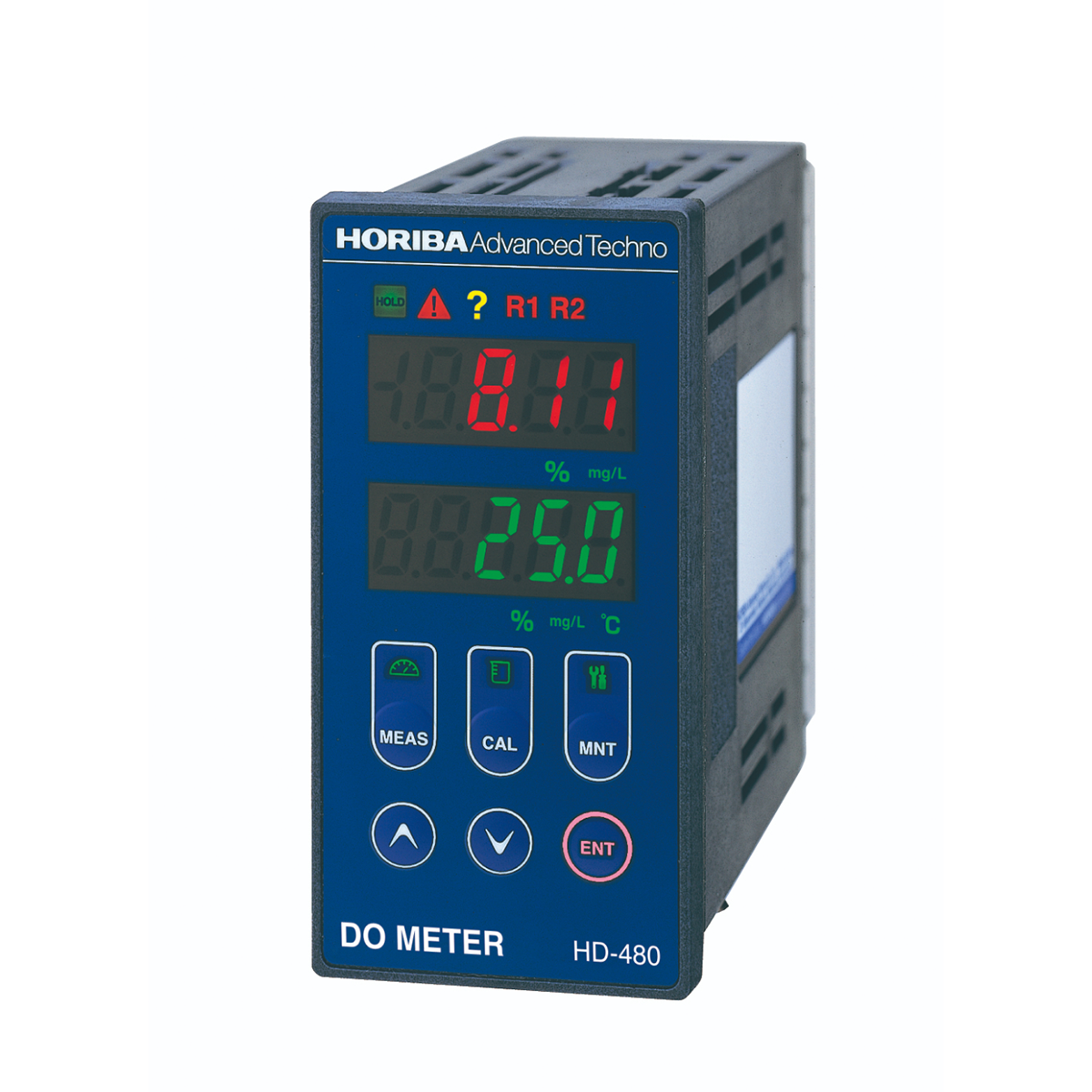

Các sản phẩm liên quan

Máy phân tích loại pin galvanic có thể được sử dụng để đo oxy liên tục trong nhiều quy trình khác nhau, ngay cả khi khí dễ cháy hoặc ăn mòn cùng tồn tại trong khí mẫu. Ngoài việc đo khí, nó còn được sử dụng để đo liên tục oxy hòa tan trong nước và chất lỏng.
