Gratings

Diffraction Gratings

Diffraction grating 분야의 세계적인 리더와 선구자로써 HORIBA Jobin Yvon은 특별한 gratings 과 optics를 위한 첨단의 제조 공정을 지속적으로 개발하고 있습니다.

HORIBA Jobin Yvon'의 특별한 gratings은 ultrafast lasers, space flight instruments, astronomy, and synchrotron spectrometers 등을 포함한 cutting-edge scientific application에 사용되고 있습니다.또한 high-volume replicated grating은 spectrophotometers, bioanalyzers, and colorimeters을 포함한 OEM장비에 사용됩니다.

HORIBA Jobin Yvon의 Grating의 경우 응용에 따라 원본과 사본이 결정됩니다.

또한 HORIBA Jobin Yvon은 고객의 고유의 기술적인 요청에 따른 고객용 diffraction grating 을 생산합니다.

아래에 Grating종류에 관련된 표가 있습니다.

HORIBA Jobin Yvon은 카다로그에 없는 많은 종류의 Grating들을 생산 할 수 있습니다. 만일 custom grating에 관심이 있다면 주저 하지 마시고 우리의 엔지니어와 함께 당신의 응용에 대해 상담해 주십시요.

Diffraction Gratings

Custom Gratings

Gratings for Laser Pulse Compression

Transmission Gratings for High Energy Lasers

Gratings for Astronomy and Space Experiment

Ion Etched Gratings for Vacuum UV and Soft X Ray Application

Holographic Plane Gratings

Blazed Holographic Plane Gratings

Holographic Concave Gratings - Type I

Flat Field and Imaging Gratings - Type IV (Aberration Corrected Gratings)

Monochromator Gratings - Type IV

Ruled Plane Gratings

Dye Laser Gratings

Coatings

Specifications

Definitions: Advanced Technologies for Grating Production

Multilayer Dielectric Gratings for Pulse Compression

Custom Gratings

HORIBA Jobin Yvon의 Custom Gratings division의 경우 매우 특별한 고성능의 diffraction gratings을 위해서는 공동 참여가 필요합니다. 이 그룹은 space flight, astronomy, laser pulse compression, high energy lasers, and synchrotron sources을 포함한 응용을 위한 diffraction grating의 디자인과 도전적인 제조에 탁월한 능력을 가지고 있습니다.

HORIBA Jobin Yvon은 40년 이상 세상의 실험실들을 위한 원본과 사본 custom diffraction grating의 제조와 개발 그리고 디자인에 선도적인 역할을 해 왔습니다.

 최근에 프랑스 MegaJoule Laser 프로그램을 위한 고에너지, 고효율의 투과형 Grating 같은 대형 사이즈의 개발 같은 일들이 diffraction grating 기술분야에서 기술 혁신 등이 HORIBA Jobin Yvon의 오랜 전통중 잘 알려진 대표적인 예입니다.

 우주과학분야에서 HORIBA Jobin Yvon은 상당한 요구의 임무 수행을 위한 grating이 NASA나 ESA에 의해 정기적으로 선택 되어져 왔습니다.

 HORIBA Jobin Yvon의 광학 엔지니어의 모든 팀은 고객의 디자인 노력과 특별한 응용을 위한 최적화된 custom grating을 최적화 하는데 도움을 주고 헌신해 왔습니다. 자사의 값비싼 경험들은 우리의 강력한 광학적 모델링과 능력을 우리의 고객들에게 성능과 비용을 위한 최상의 해결책을 제공하도록 허용하고 있습니다.

Gold Coated Master Pulse Compression Gratings

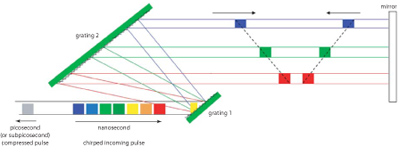

Diffraction grating은 pulse compression in Chirped Pulse Amplification (CPA) laser systems에 폭 넓게 사용됩니다. 고회절 효율, 높은 wavefront 그리고 high damage threshold는 이 Grating들의 고유한 특징입니다.

HORIBA Jobin Yvon은 홀로그래픽 기술을 사용한 pulse compression grating의 개발과 디자인에서 선구자 입니다. 매우 신중한 grating groove parameters의 디자인에 의해 금 도금된 pulse compression grating은 800 nm 부터 1.053 µm 사이의 영역에서 94%이상의 높은 회절 효율을 얻을 수 있습니다. 덧붙여서 홀러그래픽 제조 기술은 뛰어난 안정성과 양질의 회절파면이 실증된 매우 큰 사이즈의 Grating을 제조 할 수 있습니다.

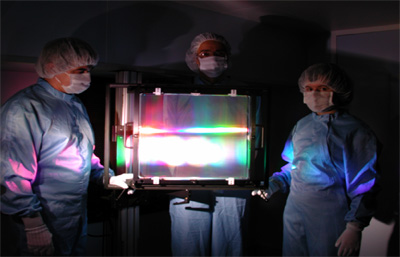

CPA laser는 최상의 광학적 성능과 damage threshold를 요구하며, gold 코팅된 master holographic grating은 최상의 성능을 보증합니다. Master Grating은 큰영역의 Grating을 위해 선택된 기술이고 현재 HORIBA Jobin Yvon은 800 nm 에서 1053 nm까지의 영역을 위해 1200, 1480, 1740 and 2000 lines/mm의 표준grating을 포함해 몇가지의 표준화된 210x420 mm 크기의 grating을 공급하고 있습니다. Custom size는 500x500 mm을 생각 할 수 있고 선택적으로 홈의 밀도나 비표준 파장의 최적화 그리고 요청에 의한 큰사이즈의 Grating을 고려 할 수 있습니다.

Features

• Optimized holographic ruling
• Gold layer coating
• Highly polished blanks
• Large range of standard and custom sizes for all groove densities

Benefits

• High diffraction efficiency with minimal light absorption
• High damage threshold
• Maintains wavefront quality
• Can be matched to your compression and pulse energy requirements.

Guaranteed specifications:

• Efficiency:
  90% average absolute efficiency at 800 nm or 1053 nm in near-Littrow configuration (10° deviation angle between the incident and diffracted beams).
• Wavefront quality:
  better than l/4 at 800 nm or at 1 053 nm in the -1 diffracted order..

Ordering information:

• Five standard groove densities
• Eight standard sizes
• Optical coating: gold (included)

Delivered documentation with master pulse compression gratings

For large gratings (165x220 mm and larger):

• Absolute efficiency, measured in nine spots distributed over the clear aperture of the grating
• Interferograms of -1 order and 0-order wavefronts
• A certificate of conformity

For small gratings:

• Absolute efficiency, measured in the center of the grating
• Quality of the -1 order diffracted wavefront
• A certificate of conformity

Typical Holographic Master Efficiencies for Pulse Compression

1200 g/mm, 800 nm, Deviation=10°, TM, Au coating

1200 g/mm, 1050 nm, Deviation=10°, TM, Au coating

平面グレ−ティングと並び従来からよく使用されてきたグレーティングです。HORIBA JOBIN YVON社の凹面グレーティングは、ホログラフィックタイプであり迷光が低く抑えられています。

コリメータと分光素子の両方の働きを兼ね備えたグレーティングです。
グレーティングの回転により簡単に波長選択ができます。またコリメー ター鏡が不要な為、コンパクトな分光器の設計が可能になります。従来の凹面グレーティングは、収差の影響からこのような用途には使用できませんでした。 HORIBA JOBIN YVON社は世界に先駆け、ホログフィック露光法により初めて収差補正型のグレーティングを開発し、収差を可能な限り補正しこの問題を解決しました。
ホログラフィックタイプだけでなく、ブレーズド・ホログラフィックタイプもご利用になれます。また使用波長域も紫外から赤外までの様々タイプを豊富に取り揃えております。

ダイオードアレイ、CCD対応のグレーティングです。スペクトル面を可能な限りフラットにし、また同時にコマ収差、非点収差等を極小に抑えた設計になっています。
スペクトル分布を同時測光するのに最適なグレーティングです。近年光を使用した試薬、血液分析など医療分野の分析機器に広く使用されています。

HORIBA JOBIN YVON社製グレーティングは、産業分野ばかりでなくサイエンスの先端分野でも活躍しています。

HORIBA JOBIN YVON社がおくる最高品質のパルス圧縮用ホログラフィックマスターグレーティングです。
絶対効率90％以上(E⊥偏向)、高損傷閾値をもち、最大径Ø600mmまで製作可能です。また、小サイズ用に、新たにレプリカグレーティングもご用意致しました。

また、従来の金コート回折格子に加え、次世代のエネルギー問題を担う、PW級の高出力レーザーに対応の、大型誘電体多層膜グレーティングの開発に成功し、現在世界の主要高出力レーザー研究機関に採用され実績を上げています。


誘電体多層膜グレーティング

Holographic Ion-etching type真空紫外軟X線用グレーティングです。形状は、平面を始め、凹球面、トロイダル各種取り揃えております。
Holographic Ion-etching type の Variable Line Spacing Plane Grating (VLS-Gratings)に加え、新たに溝深が溝方向にそって変位しているVariable Groove Depth Grating (VGD-Grating)を開発しました。
VLS-Gratings とVGD-Gratings の双方を兼ね備えた、VLS・VGD-Gratingsの提供も可能です。また特注仕様にも対応致します。

Blank材は、fused silicaを始め、silicon、CVD silicon carbide等が可能です。


Variable Groove depth Gratings

その他、衛星搭載用グレーティング、グリズム、色素レーザー用グレーティングなど提供可能です。お問い合わせ下さい。
