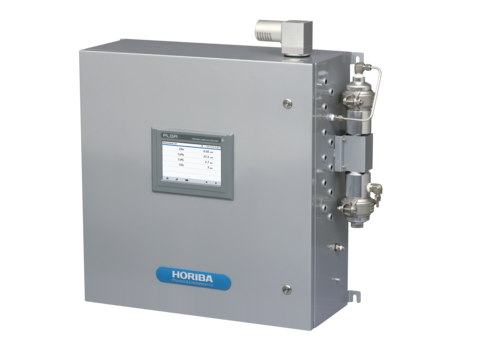

Analisador de gases de processo HORIBA PLGA-1000 com IRLAM-HORIBA

Analisador a Laser de Gás de Processo

Uma nova solução de medição que contribui para melhorar a produtividade nos processos de fabricação de plantas petroquímicas* ¹.

O Analisador a Laser de Gás de Processo PLGA-1000 foi projetado para medir hidrocarbonetos e outros gases contidos em gases de processo em plantas petroquímicas. O PLGA-1000 usa tecnologia proprietária para medir baixas concentrações de acetileno (C ₂ H ₂) e dióxido de carbono (CO ₂) contidos como impurezas em metano de alta concentração (CH ₄) e etano (C ₂ H ₆) que são gases materiais, continuamente em alta velocidade e com alta sensibilidade . Isso contribui para melhorias de produtividade, custo e qualidade no processo de fabricação, além de reduzir o impacto ambiental.

* ¹ Limitado a processos de fabricação específicos

Características
Especificações

Novos benefícios com tecnologia inovadora

A tecnologia patenteada da HORIBA IRLAM ™ *¹ (Modulação de absorção de laser infravermelho) realiza novas soluções para processos de fabricação específicos que têm sido difíceis de alcançar com medidores de cromatógrafo de gás de processo

Melhoria significativa do controle de processo com medição de gás contínua, mais precisa, estável e de alta velocidade

Medição com precisão e contínua de gás de impureza de baixa concentração em hidrocarbonetos de alta concentração em um curto tempo de medição.

-Medição de alta sensibilidade: nível ppb (impurezas de baixa concentração em hidrocarbonetos de alta concentração são medidas em nível partes por bilhão.)

-Tempo de resposta rápida: 3 segundos (para obter detalhes, consulte o tempo de resposta nas especificações)

Redução de custos operacionais

Um analisador de gás sem coluna que usa a tecnologia IRLAM. Além disso, a necessidade de peças de modificação e instalação é mínima usando um laser como fonte de luz.

Área de Instalação Compacta

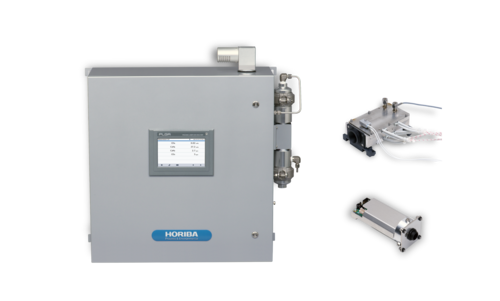

O uso de uma pequena célula de gás (célula de Herriot), reduz o tamanho do analisado e contribui para economizar seu espaço.

Princípios de Meditação

Tecnologia IRLAM patenteada pela HORIBA

A tecnologia IRLAM proprietária da HORIBA consiste em três novas tecnologias com características distintas. Esses componentes principais são desenvolvidos e produzidos internamente, o que nos permite atender às necessidades de diversos clientes.

Clique aqui para obter mais detalhes sobre a tecnologia IRLAM.

*¹ IRLAM é uma marca registrada da HORIBA Ltd. no Japão e em outros países.

Nome	Analisador a Laser de Gás de Processo
Modelo	PLGA-1000
Princípio de medição	NDIR: Infravermelho não dispersivo
Fonte de Luz	QCL: Laser Quântico em Cascata
Classe do Laser	Classe 1 (IEC 60825-1: 2014)
Componentes	Metano (_CH4), _Etano (_C2H6), Acetileno (_C2H2₎, Dióxido de Carbono (_CO2)
Alcance*¹	_CH4: 0 - 2000 ppm ou 0 - 5% em volume _C₂H₆: 0 - 50% _em volume _C₂H₂: 0_-50 ppm CO ₂: 0 - 200 ppm
Repetibilidade	±1,0% escala completa
Linearidade	±1,0% escala completa
Tempo de resposta	T _d + T ₉₀: 3 seg a taxa de fluxo de 1,6L / min
Deriva ZERO	±2,0% escala completa por 1 mês
deriva de SPAN	±2,0% escala completa por 1 mês
Ciclo de atualização de dados	1 seg
Intervalo de	1 mês
Temperatura ambiente	-10˚C a 50˚C ou -10˚C a 45˚C (sem incidência de raios solares diretos, incluindo influências da temperatura da caixa devido ao calor radiante e condução de calor) * A taxa de fluxo do gás de proteção difere dependendo da especificação da temperatura ambiente
Classe de proteção	IP66, NEMA4X
Classificação da área de risco	EUA, Canadá: Classe I, Divisão 2, Grupos A, B, C, D T4 EUA: Classe I, Zona 2, AEx pzc IIC T4 Gc IECEx, Canadá: Ex pzc IIC T4 Gc ATEX, UKCA:II3G Ex pzc IIC T4 Gc
Materiais	SS316, SS304, _BaF2, FKM, PTFE, Au, Ni
Tamanho do conector de desenho	1/4"NPT, 1/2"NPT (Opção: gerador N ₂）
Alarme de erro de pressão de saída	Três canais (câmara principal, unidade óptica, celular) DC 5 V a 24 V, 1 A em cada terminal
Protocolo de Comunicação	Modbus ^® / TCP
Saída analógica	Quatro canais (concentração de gás) 4 mA a 20 mA Carga máxima: 550 Ω
claro de contato	Três canais (Calibração / Alarme principal / Medição) Saída de contato do relé (saída isolada) DC 5 V a 24 V, 1 A em cada terminal
digital	Um canal (Para relé de controle de energia de barreira de sinal) CC 24 V, 100 mA
Dimensão	664 mm (L) x 270 mm (P) x 704 mm (A) * Saliências incluídas
Peso	Padrão 46 kg, Máx. 50 kg * Depende das especificações do produto
Fonte de energia	CA 100 V a 120 V, 50 Hz/60 Hz ou CA 200 V a 240 V, 50 Hz/60 Hz
Consumo de energia	Máx. 250 VA

*¹ Entre em contato conosco para outros componentes.

Modbus é uma marca registrada da Schneider Electric USA Inc.

PLGA-1000
