高精度精密膜流量計 SF-1U・2U
概要
各種培養プロセスにおける、マスフローコントローラの定期校正に
高精度精密膜流量計は、ガラス体積管に石鹸膜ディテクタ(実用新案登録)を組み合わせ、各種ガスの流量を精密に測定するものです。ガラス体積管内(既知体積)を石鹸膜が移動する時間を測定し、その時の大気圧、気温等の値からガスの流量を算出します。測定するガスの流量により4種類のガラス体積管ユニット(VP-Uシリーズ)を取り揃えています。SF-2Uは本体内部に大気圧センサーを内蔵しているので大気圧の入力が不要です。
特長
- 高精度：±0.5%、±1.0% 精度の流量測定が可能。
- ガラス体積管内を移動する石鹸膜による流量測定。
- LCD6桁デジタル表示による高精度を実現。
- PCによる遠隔操作が可能。
製造会社: HORIBA STEC
仕様
SF-1U・2U | |
|---|---|
表示 | LDC6桁デジタル表示(測定流量・測定時間・温度・設定気圧等を切り替え表示) |
自動計測機能 | AUTOモードにより2〜10回の自動計測及び平均値計算を実行(前回記憶データの呼び出し可能 電源OFFにて電源消去) |
使用周囲速度 | 5〜40℃ 精度保証範囲(15〜30℃) |
外部入出力 | RS-232C 準拠 |
電源 | ACアダプター(DC7Ｖ)駆動 |
VP-1U | |
|---|---|
流量測定範囲 | 0.2〜10mL/min |
精度 | 0.5%(±1%)0.2〜2mL/min(2〜10mL/min) |
対象ガス | N2、Air、O2、H2、He、Ar、CO、CH4、C3H8など 注)水溶性ガス・腐食性ガスは測定不可 |
使用周囲温度 | 5〜40℃ 精度保証範囲(15℃〜35℃) |
外部入出力 | RS-232C 準拠 |
VP-2U | |
|---|---|
流量測定範囲 | 2〜100mL/min |
精度 | 0.5%(±1%)2〜20mL/min(20〜100mL/min) |
対象ガス | N2、Air、O2、H2、He、Ar、CO、CH4、C3H8など 注)水溶性ガス・腐食性ガスは測定不可 |
使用周囲温度 | 5〜40℃ 精度保証範囲(15℃〜35℃) |
外部入出力 | RS-232C 準拠 |
VP-3U | |
|---|---|
流量測定範囲 | 20〜1000mL/min |
精度 | 0.5%(±1%)20〜200mL/min(200〜1000mL/min) |
対象ガス | N2、Air、O2、H2、He、Ar、CO、CH4、C3H8など 注)水溶性ガス・腐食性ガスは測定不可 |
使用周囲温度 | 5〜40℃ 精度保証範囲(15℃〜35℃) |
外部入出力 | RS-232C 準拠 |
VP-4U | |
|---|---|
流量測定範囲 | 0.2〜10 L/min |
精度 | 0.5%(±1%)0.2〜1 L/min(1〜10 L/min) |
対象ガス | N2、Air、O2、H2、He、Ar、CO、CH4、C3H8など 注)水溶性ガス・腐食性ガスは測定不可 |
使用周囲温度 | 5〜40℃ 精度保証範囲(15℃〜35℃) |
外部入出力 | RS-232C 準拠 |

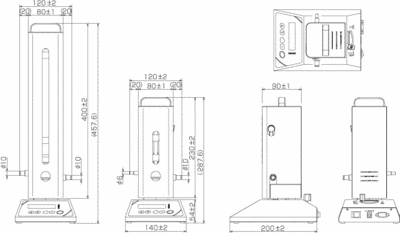

外形寸法図・他（単位：mm）
