モノクロメータ/スペクトログラフ MicroHR

概要

小型で高性能な分光器

特長

  • 焦点距離140mm f/3.9 Czerny-Turnerマウントのスペクトルグラフ/モノクロメータ
  • 交換可能なグレーティング(マニュアルタイプ)またはデュアルグレーティングタレット(自動タイプ)
  • 低迷光を実現した、独自の光学レイアウト
  • マニュアル操作(固定、可変)のスリット
  • 手動もしくは自動波長駆動(USB2.0)
  • 出口ポートは、MCD、スリット、もしくは両方の取付ができます
  • あらゆる姿勢で使用可能

製造会社: HORIBA Scientific

仕様

マイクロHR
(マニュアル波長駆動)

マイクロHR
(モータ波長駆動)

焦点距離

140mm

140mm

開口比

f/3.88

f/3.88

グレーティングマウント

1枚(交換可能)

交換可能なデュアルグレーティングタレット

グレーティングサイズ

32mm × 32mm

32mm × 32mm

駆動範囲

0〜1000nm

0〜1500nm

フォーカルプレーン

27mm wide × 10mm high

27mm wide × 10mm high

逆線分散

5.25nm/mm at 400nm

5.25nm/mm at 400nm

分解能

0.3nm(26μアレイ使用時)

0.25nm(スリットとPMT使用時)
0.3nm(26μアレイ使用時)

波長精度

±0.5nm

±0.25nm

波長再現性

±0.15nm

±0.04nm

駆動最小ステップ

-

0.025nm

駆動速度

-

500nm/S

インターフェース

-

USB 2.0

スリット

固定または可変

固定または可変

波長カウンター

0.1nm刻み

大きさ  WxDxH

152×178×140mm

267×178×140mm(最大)

光軸高さ

89mm

89mm

重さ

4.0Kg

4.5Kg(シングル出口)
5.0Kg(デュアル出口)

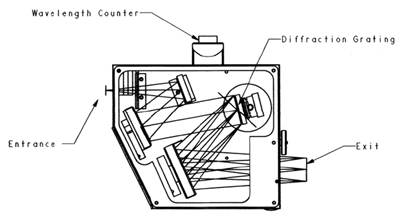

外形寸法図・他(単位:mm)

MicroHR Schematic
