エンジンテスト用ACダイナモメータ DYNAS3 HT

概要

本シリーズの高い定格トルクは小型、中型ディーゼルエンジン試験に最適です。広い速度レンジによりSIエンジン試験も可能です。8000rpm/s以上の加速性能は高度なシミュレーション試験に必要なダイナミックレスポンスを提供します。
SI=spark-ignition engine

DYNAS3のシステムの各コンポーネントは長年の経験により最適に調整されています。システムは明確で標準化されたインターフェースを持ち、試験を始めるまでのエンジニアリングプロセスを非常に簡単にします。システムは実績のあるコンセプトと標準化されたパラメータにより、納期、据付、調整とも短期間です。

イメージ

特長

Torque Diagram DYNAS3 HT (absorbing)
Torque Diagram DYNAS3 HT (absorbing)

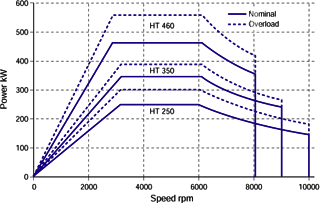

Power Diagram DYNAS3 HT (absorbing)
Power Diagram DYNAS3 HT (absorbing)


製造会社: HORIBA

仕様

DYNAS3 HT 型式



HT 250

HT 350

HT 460

定格動力(吸収)

[kW]

250

350

460

基底回転速度(吸収)

[rpm]

3328

3325

2960

定格トルク(吸収)

[Nm]

718

1005

1484

定格動力(駆動)

[kW]

235

336

440

基底回転速度(駆動)

[rpm]

3275

3275

2920

定格トルク(駆動)

[Nm]

685

985

1439

過負荷係数、吸収
(10分サイクルで最大60秒間)



1.2

1.2

1.2

最大回転速度 n max

[rpm]

10000

9000

8000

n maxにおける動力(吸収)

[kW]

150

235

350

機械慣性量
(付属品除く)

[kgm2]

0.84

1.3

1.62

過負荷能力を含む
基底回転数までの
最大加速

[rpm/s]

9710

8780

10360
