エンジンテスト用ACダイナモメータ DYNAS3 LI

概要

DYNAS3 LIはSI(点火)エンジン用の全てのテストアプリケーションに適応する駆動吸収ダイナモです。低い慣性、高い過負荷能力、12000rpm/s以上の高い加速性が高いダイナミックレスポンスを保証します。

DYNAS3 LIは小型直列エンジンから高出力エンジン試験用に開発されたDYNAS3シリーズのラインナップの一部です。
ブロアーファン式空冷で据付が簡単。DYNAS3シリーズの将来を見据えた最新のテクノロジーが長期間のダイナモアプリケーションを保証します。

イメージイメージ

特長

Torque Diagram DYNAS3 LI (absorbing)
Torque Diagram DYNAS3 LI (absorbing)

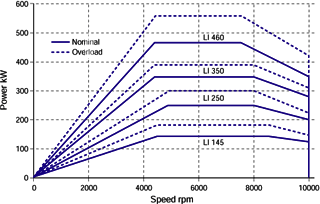

Power Diagram DYNAS3 LI (absorbing)
Power Diagram DYNAS3 LI (absorbing)


製造会社: HORIBA

仕様

DYNAS3 LI 型式



LI 145

LI 225

LI 250

LI 350

LI 460

定格動力(吸収)

[kW]

145

225

250

350

460

基底回転速度(吸収)

[rpm]

4500

4130

4980

4480

4410

定格トルク(吸収)

[Nm]

308

525

480

750

1000

定格動力(駆動)

[kW]

135

215

225

336

440

基底回転速度(駆動)

[rpm]

4380

4030

4860

4400

4350

定格トルク(駆動)

[Nm]

294

510

442

729

966

過負荷係数、吸収
(10分サイクルで
最大60秒間)



1.2

1.2

1.2

1.2

1.2

最大回転速度 n max

[rpm]

10000

8500

10000

10000

10000

n maxにおける動力
(吸収)

[kW]

125

203

200

282

350

機械慣性量
(付属品除く)

[kgm2]

0.25

0.36

0.33

0.68

0.92

過負荷能力を含む
基底回転数までの
最大加速

[rpm/s]

13950

16000

16580

12480

12300

外形寸法図・他(単位:mm)

価格は仕様により異なりますので、別途お見積もりいたします。「見積・資料・お問い合わせ」よりお申し込みください。
