エンジンテスト用ACダイナモメータ DYNAS3 HD
概要
この機種はきわめて大きなトルクにより商用車業界で使用される中型及びヘビーデューティディーゼルエンジンの試験に最適です。全ての機種、コンポーネントは過酷な条件下での使用を想定して開発されています。特に大切なことは現実の試験に即していることと考えたからです。この結果、きわめてパワフルで耐久性のあるシステムとなりました。
(HD-LC; Heavy Duty Liquid Cooled)
DYNAS3 HD-LCは水冷式動力計で、たいへん低い騒音レベルを実現しています。冷却水を通じて直接冷却されるため、試験室への熱負荷が少ないという利点もあります。DYNAS3 HD-LCはコンテナテストスタンド内で使用するのに理想的です。
特長
DYNAS3 HD-
460KW, 600KW, 670KW, 800KW
- 高耐久ベアリングを使用し、メンテナンスを最小限にしたACダイナモメータ。
- 最先端技術のドライブシステムを使用したワールドワイドサポート。
- 軸トルクフランジを使用した高精度なトルク計測。
- 光学式(デュアルスキャン式)エンコーダを使用し、ヘビーデューティーエンジンの正確な速度制御を実現。
- クローズドループ制御のSPARCテストスタンドコントローラ。
- 高耐荷重なシャフトの採用によりシャフト選定が簡単。
- HD460とHD600の水冷式冷却タイプはオプションにて対応。
- HD670とHD800は水冷式冷却タイプのみのラインナップ。

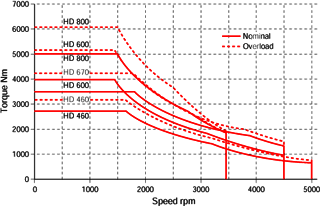

Torque Diagram DYNAS3 HD (absorbing)

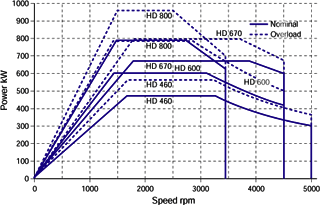

Power Diagram DYNAS3 HD (absorbing)
製造会社: HORIBA
仕様
DYNAS3 HD 型式 |
| HD | HD | HD 460 | HD 600 | HD 670 | HD | HD 890 | HD |
---|---|---|---|---|---|---|---|---|---|
定格出力(吸収) | [kW] | 255 | 380 | 462 | 600 | 670 | 700 | 895 | 1026 |
基底回転数(吸収) | [rpm] | 2032 | 1913 | 1645 | 1449 | 1807 | 1419 | 1660 | 1958 |
定格トルク(吸収) | [Nm] | 1200 | 1898 | 2680 | 3957 | 3542 | 4710 | 5150 | 5001 |
定格出力(駆動) | [kW] | 215 | 330 | 445 | 576 | 665 | 671 | 781 | 988 |
基底回転数(駆動) | [rpm] | 1988 | 1869 | 1625 | 1431 | 1793 | 1401 | 1490 | 1942 |
定格トルク(駆動) | [Nm] | 1033 | 1686 | 2600 | 3840 | 3542 | 4573 | 5000 | 4856 |
過負荷係数(吸収) | - | 1.2 | 1.2 | 1.2 | 1.3 | 1.19 | 1.2 | 1.2 | 1.16 |
最大回転数 n max | [rpm] | 5015 | 5070 | 5010 | 4500 | 4500 | 4500 | 4500 | 4480 |
n maxにおける出力 | [kW] | 143 | 192 | 296 | 419 | 584 | 440 | 560 | 777 |
機械慣性量 | [kgm2] | 1.3 | 1.78 | 6.31 | 8.84 | 9.58 | 10.21 | 17.55 | 16.75 |
過負荷能力を含む | [rpm/s] | 10450 | 12080 | 4880 | 5520 | 4130 | 5220 | 3320 | 3260 |
