硫黄分析装置 MEXA-1170SX

概要

紫外蛍光(UVF)法にHORIBA独自の技術を組み合わせ、SO₂^※1・TRS^※2同時測定モードとTS^※3測定モードを実現。1台で多彩な研究目的に対応できます。SO₂/TRS同時測定モードは、排ガスの異臭源となるTRS(H₂S^※4等)成分の生成メカニズム研究に、TS測定モードは硫黄トレースによるオイル消費率計測に最適です。サンプリングポイントから検出器までを加熱することにより完全Wet測定を実現しています。また、装置の小型化、省エネルギー化により、計測室への設置が容易になりました。

※1 SO₂：二酸化硫黄
※2 TRS：全還元性硫黄(Total reduced sulfur)
※3 TS：全硫黄(Total sulfur)
※4 H₂S：硫化水素

特長

アプリケーション
- 触媒における硫黄成分の挙動調査
- 硫黄をトレーサとしたオイル消費率計測

低濃度・ワイドレンジに対応、高速応答を実現。
UVF法にHORIBA独自の技術を組み合わせ、ワイドレンジを達成すると同時に干渉影響を最小限に抑えています。
また、サンプリングポイントから検出器までを加熱することで完全Wet測定と高速応答を実現しました。

■触媒におけるTRS生成(燃料噴射による触媒再生)
省スペース、省エネルギー設計。
当社従来比にて約50%の省エネルギー化を実現。また、同時に1ラックに操作系、検出器部、加熱前処理サンプリングを内蔵し、小型化を同時に実現しました。
MEXA-7000からの一括オペレーションが可能。
硫黄分析計として単体での使用はもちろん、MEXA-7000シリーズの分析計の一つとしてコントロールユニット(MCU)から一括オペレーションが可能です。(オプション)

測定原理

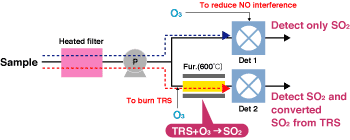

●SO₂・TRS同時測定モード
SO2・TRS同時測定モード図

	Det. 1	Det. 2	Calc.
SO₂ +TRS	SO₂	SO₂+TRS	Det. 2-Det. 1=TRS

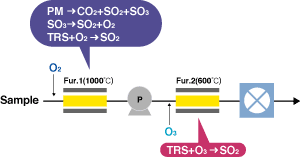

●TS(Total sulfur)測定モード
TS(Total sulfur)測定モード図

製造会社: HORIBA

仕様

■装置構成

測定原理	紫外蛍光(UVF)法
測定成分	SO₂・TRS測定モード SO₂：SO₂ガス TRS：全還元性硫黄化合物ガス(TRSは差量法による) TS測定モード TS：気相およびPM中の全硫黄化合物 (SO₂・TRS測定モードとTS測定モードは切り替え)
測定範囲	SO₂・TRS測定モード SO₂：0-20〜100 ppm/0-200〜2000 ppm TRS：0-20〜100 ppm/0-200〜2000 ppm (SO₂・TRSのレンジは連動) TS測定モード TS：0-10〜100 ppm/0-200〜2000 ppm
入出力形式	●液晶画面表示 ●レコーダ出力(アナログ)：0-1 V/0-10 V(いずれかを注文時指定) ●ホスト通信：RS232C・LAN(AKプロトコル) ●MEXA-7000シリーズとの通信(オプション)：コントロールユニット(MCU)に接続可能
設置環境	●周囲温度：5〜35℃ ●湿度：相対湿度80%以下 ●動力装置等の振動が伝わらないこと ●エンジン等からの輻射熱、空調用の風を避けること

■装置構成

電源	AC 100/110/115/120/200/220/230/240 V(±10%、ただし最高250 V)、50/60 Hz(±0.5 Hz)、単相 (注文時に電圧指定、納入後は変更不可)
電源容量	電源投入直後：約3.0 kVA 安定運転時：約2.0 kVA
外形寸法	570(W)×850(D)×1190(H)mm
質量	約200 kg

■機能および性能

サンプルライン応答速度 (T₉₀)^※1	サンプルガス入口にてN₂_SO₂切り替え、流量5.0±0.2 L/minにてサンプルライン長 10 mにて SO₂・TRS測定　SO₂：T₉₀ 4.5秒以下　Td 5.0秒以下 TS測定　TS：T₉₀ 4.5秒以下　Td 5.0秒以下
再現性	SO₂・TS：フルスケールの±1.0 %以内
直線性	SO₂・TS：フルスケールの±1.0 %以内
ドリフト^※2	周囲温度変化±5℃以内にて SO₂・TS：フルスケールの±2.0%以内/8時間
TRS演算誤差 (過渡応答時)	TRS演算結果としてフルスケールの±10 %以内 (校正ガス入り口にてN₂_SO₂ 100ppm切り替え、流量5.0 L/min)
