磁気圧力式酸素分析計 MPA-5000

概要

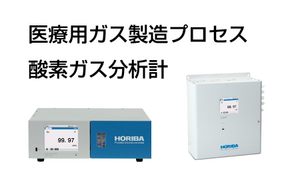

磁気圧力式酸素分析計 MPA-5000は、共存ガスの影響を受けない高精度で安定性にすぐれた、磁気圧力方式(圧力検出形)を使用した酸素ガス分析計です。下水処理施設のエアレーションタンクや医療用ガス製造プロセスなど、酸素ガスの管理などにご使用いただけます。

特長

  • 磁気圧力式により共存ガス影響に強く、腐食性ガスの測定にも最適
  • オペレーションガスにN2ガスを使用することで、ゼロドリフトフリーを実現
  • オペレーションガスが不要な大気キャリア仕様もラインアップ(10%以上の高濃度測定の場合)
  • 0-1%の低レンジ対応が可能
  • ドリフト性能の向上で長期安定
    検出器、モジュールの汚れ、腐食を抑えることでドリフト性能が向上。測定の安定性を強化しました。
  • 優れた操作性
    ・ カラータッチパネル搭載で視認性向上
    ・ トレンドグラフで測定値のフローをビジュアル化
    ・ 測定情報をリアルタイムに記録できるデータロギング機能搭載
    ・ 装置前面にUSBポートを装備

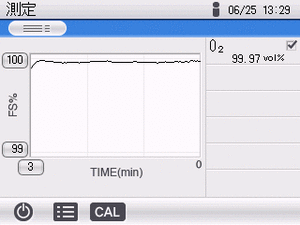

    〔トレンドグラフ例〕
  • 固定発生源排ガスなど、ダスト除去や除湿などの前処理が必要な場合にサンプリングユニットVS-5000をご用意(VS-5001推奨)



    〔サンプリングユニットVS-5000シリーズ〕

  ※オプション



関連産業


製造会社: HORIBA

仕様

MPA-5000仕様

型式

MPA-5000

測定成分

O2

測定原理

磁気力方式(圧力検出形)

測定範囲

N2キャリアガス*1

最小レンジ: 0-5 vol%
最大レンジ: 0-100 vol%
レンジ比*2: 1:10
最大レンジ数: 4

大気キャリアガス
(オプション)

最小レンジ: 0-10 vol%
最大レンジ: 0-100 vol%
レンジ比*2: 1:10
最大レンジ数: 4

繰返し性

標準: フルスケールの±0.5%
オプション: フルスケールの±1.0%

直線性(指示誤差)

フルスケールの±1.0%

ドリフト
(周囲温度変化
±5°C以内のこと)

ゼロ・スパン
共通

<N2キャリアガス>
標準: フルスケールの±2.0%/週
オプション: フルスケールの±2.0%/日
<大気キャリアガス>
フルスケールの±2.0%/日

応答時間

分析計入口から
(単成分計の場合)

90%応答30秒以下
(流量0.5 L/minのとき)

暖機時間

約60分 (周囲温度によって変わることがあります)

流量

0.5 L/min

通信

EthernetTM (Modbus®TCP)

データ保存

USBメモリ

サンプルガス条件

温度

周囲温度±5°C

水分量

5°C飽和以下

圧力

+490 Pa以下

ダスト

なし

その他

腐食性ガス、可燃性ガス、爆発性ガスを含まないこと

環境条件

温度

0 - 40°C(輻射熱、直射日光のないこと)

相対湿度

90% 以内(結露なきこと)

高度

最大 2000 m

取合仕様

サンプル入口: Rc 1/8 (ø6/ø4 mm PTFE管継手)
排気口: ø6/ø4 mm PTFE管継手
オペレーションガス入口: ø6/ø4 mm ナイロン管継手
ゼロガス出口: ø6/ø4 mm PTFE管継手
バイパス出口: ø6/ø4 mm PTFE管継手

電源

100 - 240 V AC (± 10%、最大電圧 250 V AC)

周波数

50/60 Hz (±1.0%)

消費電力

100 VA

表示

5.7 インチ タッチパネル

形状

19 インチパネルマウント

アナログ出力

オプション

1 ch 絶縁出力
0-16 mA /4 - 20 mA / 0-20 mAまたは0-1 V
電流出力 : 許容負荷抵抗 750 Ω 以下
電圧出力 :入力インピーダンス 100 k Ω 以上

接点出力

オプション

最大 16 ch 絶縁出力
最大電圧 DC 30 V、最大電流 1 A
最小電圧 DC 0.1 V、最小電流 0.1 mA

 接点入力

オプション

最大 16 ch 絶縁入力
開放電圧 24 V
短絡電流 10 mA
最大負荷抵抗 50  Ω 以下
最小パルス幅: 0.5 秒

外形寸法

430 mm (W) x 380 mm (D) x 132 mm (H)

質量

約 13 kg

*1  オプションレンジ0-1vol%(測定レンジ0-5vol%未満)の対応可能です。
*2 測定成分とその測定範囲によりレンジ構成が不可の場合があります。(弊社へお問い合わせください)
・ Ethernetは富士ゼロックス株式会社の商標です。
・ ModbusはSchneider Electric Inc.の登録商標です。



サンプリングユニット

型式

VS-5001

形状

19インチパネルマウント

サンプリング方式

5°Cドライサンプリング

接ガス部材質

SUS, PP, PVC, PVDF, PTFE, FKM, CR, ガラス

サンプルガス採取量

1.5-5.0 L/min

サンプルガス供給量

0.5 L/min x 2系統*1

電源

100-240 V AC (±10%、最大電圧 250V AC)、50/60 Hz (±1%)

消費電力

150 VA

外形寸法

430 mm (W) X 550 mm (D) X 221 mm (H)

質量

約14 kg

取合仕様

サンプル入口: ø8/ø6 mm PTFE管継手
サンプル出口: ø6/ø4 mm PTFE管継手
エアー出口: ø6/ø4 mm PTFE管継手
MPA入口: ø6/ø4 mm PTFE管継手
レギュレータ: ø6/ø4 mm PTFE管継手
校正ガス入口: Rc 1/8 (ø6/ø4 mm PTFE管継手)
バイパス出口/排気口/ドレン出口: ø8 mm ホースエンド

サンプルガス条件

温度 : 周囲温度
ダスト : 0.1 mg/m3 以下
水分 : 60°C飽和以下(ドレンポット使用時)
圧力 : ±980 Pa
SO3 : 50 ppm 以下
NO2 : 6 ppm 以下 *2
その他腐食性ガス、可燃性ガス、爆発性ガスを含まないこと

設置条件

温度 0-40°C
湿度 90%(結露なきこと)
高度 最大2000 m

*1  2系統を使用の場合、温度条件は0-35°Cです。
*2 NO₂濃度が6 ppmを超える場合のNOx測定には特殊対応が必要です。(弊社へお問い合わせください)

価格は仕様により異なりますので、別途お見積もりいたします。「見積・資料・お問い合わせ」よりお申し込みください。

カスタマーサポートセンターでは、お電話でも製品の技術的なご質問や仕様のご相談を承ります。
