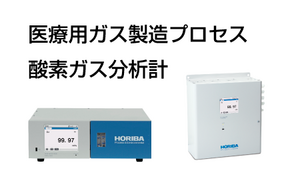

磁気圧力式酸素分析計 MPA-5000
概要
磁気圧力式酸素分析計 MPA-5000は、共存ガスの影響を受けない高精度で安定性にすぐれた、磁気圧力方式(圧力検出形)を使用した酸素ガス分析計です。下水処理施設のエアレーションタンクや医療用ガス製造プロセスなど、酸素ガスの管理などにご使用いただけます。
特長
- 磁気圧力式により共存ガス影響に強く、腐食性ガスの測定にも最適
- オペレーションガスにN2ガスを使用することで、ゼロドリフトフリーを実現
- オペレーションガスが不要な大気キャリア仕様もラインアップ※(10%以上の高濃度測定の場合)
- 0-1%の低レンジ対応が可能※
- ドリフト性能の向上で長期安定
検出器、モジュールの汚れ、腐食を抑えることでドリフト性能が向上。測定の安定性を強化しました。 - 優れた操作性
・ カラータッチパネル搭載で視認性向上
・ トレンドグラフで測定値のフローをビジュアル化
・ 測定情報をリアルタイムに記録できるデータロギング機能搭載
・ 装置前面にUSBポートを装備

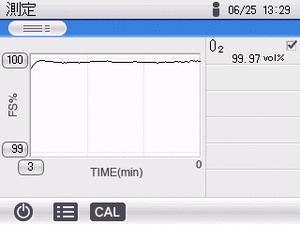

〔トレンドグラフ例〕 - 固定発生源排ガスなど、ダスト除去や除湿などの前処理が必要な場合にサンプリングユニットVS-5000をご用意(VS-5001推奨)
〔サンプリングユニットVS-5000シリーズ〕
※オプション
関連産業
製造会社: HORIBA
仕様
MPA-5000仕様
型式 | MPA-5000 | ||
---|---|---|---|
測定成分 | O2 | ||
測定原理 | 磁気力方式(圧力検出形) | ||
測定範囲 | N2キャリアガス*1 | 最小レンジ: 0-5 vol% | |
大気キャリアガス | 最小レンジ: 0-10 vol% | ||
繰返し性 | 標準: フルスケールの±0.5% | ||
直線性(指示誤差) | フルスケールの±1.0% | ||
ドリフト | ゼロ・スパン | <N2キャリアガス> | |
応答時間 | 分析計入口から | 90%応答30秒以下 | |
暖機時間 | 約60分 (周囲温度によって変わることがあります) | ||
流量 | 0.5 L/min | ||
通信 | EthernetTM (Modbus®TCP) | ||
データ保存 | USBメモリ | ||
サンプルガス条件 | 温度 | 周囲温度±5°C | |
水分量 | 5°C飽和以下 | ||
圧力 | +490 Pa以下 | ||
ダスト | なし | ||
その他 | 腐食性ガス、可燃性ガス、爆発性ガスを含まないこと | ||
環境条件 | 温度 | 0 - 40°C(輻射熱、直射日光のないこと) | |
相対湿度 | 90% 以内(結露なきこと) | ||
高度 | 最大 2000 m | ||
取合仕様 | サンプル入口: Rc 1/8 (ø6/ø4 mm PTFE管継手) | ||
電源 | 100 - 240 V AC (± 10%、最大電圧 250 V AC) | ||
周波数 | 50/60 Hz (±1.0%) | ||
消費電力 | 100 VA | ||
表示 | 5.7 インチ タッチパネル | ||
形状 | 19 インチパネルマウント | ||
アナログ出力 | オプション | 1 ch 絶縁出力 | |
接点出力 | オプション | 最大 16 ch 絶縁出力 | |
接点入力 | オプション | 最大 16 ch 絶縁入力 | |
外形寸法 | 430 mm (W) x 380 mm (D) x 132 mm (H) | ||
質量 | 約 13 kg |
*1 オプションレンジ0-1vol%(測定レンジ0-5vol%未満)の対応可能です。
*2 測定成分とその測定範囲によりレンジ構成が不可の場合があります。(弊社へお問い合わせください)
・ Ethernetは富士ゼロックス株式会社の商標です。
・ ModbusはSchneider Electric Inc.の登録商標です。
サンプリングユニット
型式 | VS-5001 | ||||
---|---|---|---|---|---|
形状 | 19インチパネルマウント | ||||
サンプリング方式 | 5°Cドライサンプリング | ||||
接ガス部材質 | SUS, PP, PVC, PVDF, PTFE, FKM, CR, ガラス | ||||
サンプルガス採取量 | 1.5-5.0 L/min | ||||
サンプルガス供給量 | 0.5 L/min x 2系統*1 | ||||
電源 | 100-240 V AC (±10%、最大電圧 250V AC)、50/60 Hz (±1%) | ||||
消費電力 | 150 VA | ||||
外形寸法 | 430 mm (W) X 550 mm (D) X 221 mm (H) | ||||
質量 | 約14 kg | ||||
取合仕様 | サンプル入口: ø8/ø6 mm PTFE管継手 | ||||
サンプルガス条件 | 温度 : 周囲温度 | ||||
設置条件 | 温度 0-40°C |
*1 2系統を使用の場合、温度条件は0-35°Cです。
*2 NO₂濃度が6 ppmを超える場合のNOx測定には特殊対応が必要です。(弊社へお問い合わせください)
