〈Catálogo〉Instrumentos para Medição da Qualidade da Água Industrial

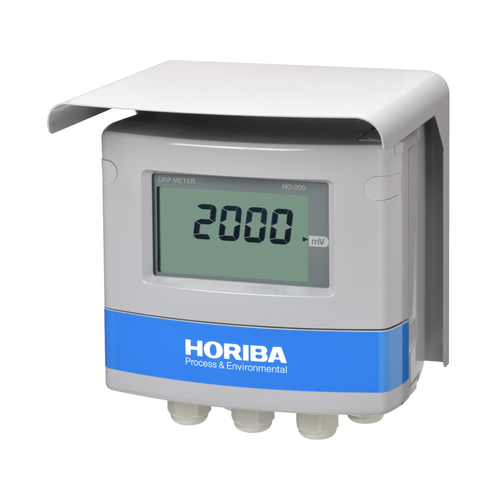

| Nome do produto | Medidor ORP | |||
|---|---|---|---|---|
| Modelo | HO-200 | |||
| sensor combinado | eletrodo ORP | |||
| intervalo mensurável | ORP | −2000 mV a 2000 mV (faixa de exibição: −2200 mV a 2200 mV) | ||
| Temperatura | 0℃ a 100℃
| |||
| Mostrar resolução | ORP | 1mV | ||
| Temperatura | 0.1℃ | |||
| Desempenho | ORP | Repetibilidade | Dentro de ±5mV (resposta para entrada equivalente) | |
| Linearidade | Dentro de ±5mV (resposta para entrada equivalente) | |||
| Temperatura | Repetibilidade | ±0,3℃ (resposta para entrada equivalente) | ||
| Linearidade | ±0,3℃ (resposta para entrada equivalente) | |||
| Transmissão saída | Número de pontos de saída | 2 (os terminais negativos para saídas de transmissão estão internamente conectados ao mesmo potencial elétrico) | ||
| Tipo de saída | 4 mA a 20 mA CC: tipo de isolamento de entrada/saída | |||
| Resistência de carga | Máx.: 900Ω | |||
| Linearidade | Dentro de ±8 mA (somente saída) | |||
| Repetibilidade | Com precisão de ±0,02 mA (somente saída) | |||
| Faixa de saída | Saída 1 | ORP: Seleção a partir de intervalos predefinidos ou configuração de intervalo livre dentro da faixa de medição. | ||
| Saída 2 | Temperatura: Ajuste livre dentro de uma faixa entre −20℃ e 130℃ | |||
| Ocasionalmente, pode ocorrer um erro. | Manter ou esgotar a corrente em 3,8 mA ou 21 mA. | |||
| Transmissão em espera | O sinal de transmissão selecionável é mantido no último valor ou em um valor predefinido. | |||
| Saída de contato | Número de saídas | 3 | ||
| Tipo de saída | Saída de contato sem tensão | |||
| Tipo de contato | Contato de relé; SPDT (1c) | |||
| Capacidade de contato | 250 V CA 3 A, 30 V CC 3 A (carga resistiva) | |||
| Contato função | R1, R2 | Selecionável entre alarme de limite superior, alarme de limite inferior, controle ON/OFF, retenção da saída de transmissão e saída de limpeza (o contato é fechado durante a operação do alarme, aberto normalmente e quando a energia está desligada). | ||
| FALHAR | Alarme de erro (Fechado em estado normal, aberto em estado de falha ou quando a energia está desligada). | |||
| Configuração do alarme |
| |||
| Configuração de controle |
| |||
| Saída de limpeza | Número de pontos de saída | 1 | ||
| Tipo de saída | Saída de contato com tensão (saída da tensão da fonte de alimentação conectada) | |||
| Tipo de contato | Contato de relé, SPST (1a) | |||
| Capacidade de contato | 250 V CA 0,5 A | |||
| Instrumento externo | Válvula solenoide para controle de limpeza | |||
| Configurações | Período de limpeza | 0,1 horas a 168,0 horas | ||
| Hora da limpeza | 2 segundos a 600 segundos | |||
| Tempo de espera | 2 segundos a 600 segundos | |||
| Precisão do temporizador | Em até 2 minutos por mês | |||
| Descrição da limpeza operação | Uma das seguintes operações.
| |||
| Entrada de contato | Número de pontos de entrada | 1 | ||
| Tipo de contato | Contato "a" sem tensão para coletor aberto | |||
| Condições | Resistência ON: 100 Ω máx. Tensão em circuito aberto: 24 V CC Tensão de curto-circuito: 12 mA CC máx. | |||
| Função de contato | Entrada externa para limpeza | |||
| Comunicação função | Tipo de comunicação | RS-485 | ||
| Tipo de sinal | Sistema de 2 fios, isolado do circuito de entrada. (não isolado do circuito de transmissão) | |||
| Temperatura medição | Temperatura aplicável elemento | Resistor de platina: 1 kΩ (0℃) | ||
| Relação positiva entre a resistência e a temperatura: 500 Ω (25 ℃), 6,8 kΩ (25 ℃), 10 kΩ (25 ℃) | ||||
| Método de seleção de elementos | Detecção automática do tipo de sensor de temperatura ou seleção manual. (nenhum elemento de temperatura pode ser selecionado) | |||
| Calibração | Função de ajuste ORP | Ajuste (ajuste de offset): −200 mV a 200 mV Correção de sensibilidade de faixa: 0,500 a 1,500 | ||
| Calibração de temperatura | Calibração de 1 ponto comparando termômetro de referência | |||
| Autoverificação | Erro de diagnóstico do eletrodo | Erro de impedância do eletrodo de referência (aplicável somente ao modo de circuito diferencial com eletrodo de contato líquido), curto-circuito no sensor de temperatura, desconexão do sensor de temperatura e temperatura fora da faixa de medição. | ||
| Erro no conversor | Erros de CPU, ADC e EEPROM | |||
| Faixa de temperatura operacional | −20℃ a 55℃ (sem congelamento) | |||
| Faixa de umidade operacional | Umidade relativa: 5% a 90% (sem condensação) | |||
| Temperatura de armazenamento | −25℃ a 65℃ | |||
| Fonte de energia | Tensão nominal da fonte de alimentação | 100 V a 240 V CA ±10% 50/60 Hz | ||
| Consumo de energia | MÁX. 15 VA | |||
| Outros | Com interruptor de alimentação para uso em manutenção. | |||
| Compatível padrões | Marcação CE | EMC: EN61326-1 Ambiente eletromagnético industrial Classe A Segurança: EN61010-1 RoHS: EN50581 9. Instrumentos de monitoramento e controle industrial | ||
| regras da FCC | Parte 15 Classe A | |||
| Estrutura | Instalação | Tipo de instalação externa | ||
| Método de instalação | Monte em um poste ou parede de 50 A. | |||
| Código de proteção | IP65 | IEC60529, JIS C0920 | ||
| Material do caso | Liga de alumínio (revestida com resina epóxi-melamina desnaturada) | |||
| Material dos acessórios | SUS304 | |||
| Material do capuz | Aço inoxidável SUS304 (revestido com resina epóxi-melamina desnaturada) | |||
| Material da janela | Policarbonato | |||
| Elemento de exibição | LCD monocromático reflexivo | |||
| Dimensões externas | 180 (L) mm × 155 (A) mm × 115 (P) mm (excluindo suportes de montagem) | |||
| Massa | Corpo principal: aprox. 3,5 kg, Capô e acessórios: aprox. 1 kg | |||
- *1: O padrão para o efeito na leitura pelo campo eletromagnético da radiofrequência irradiada e pela interferência conduzida está dentro do valor ORP medido de ±15 mV.
- *2: Quando o cabo do sensor, o cabo de transmissão ou o cabo de entrada de contato for estendido para 30 m ou mais, o teste de surto especificado na diretiva EMC para marcação CE não se aplica.
Observação
Um dispositivo de proteção contra sobretensão (faísca: 400 V) é implementado para a saída de transmissão, entrada de contato e comunicação. No entanto, utilize um elemento de absorção de surtos mais adequado nas linhas de conexão, de acordo com o ambiente, a situação do equipamento instalado e os equipamentos externos conectados.
