自动驾驶仪

随着车辆复杂性的增加,车辆研发者所面临的降低研发次数的压力也在随之增加。ADS EVO 自动驾驶仪系统,可确保在底盘测功机试验上的车辆驾驶循环的准确度与重复性。

ADS EVO - Video automatic driving system

事业部: 汽车
产品分类: 机电一体化

试验重复性

ADS EVO 确保自动驾驶的高重复精度。

改进的有效性和安装便捷性

ADS EVO 降低安装时间并改进试验启动效率。

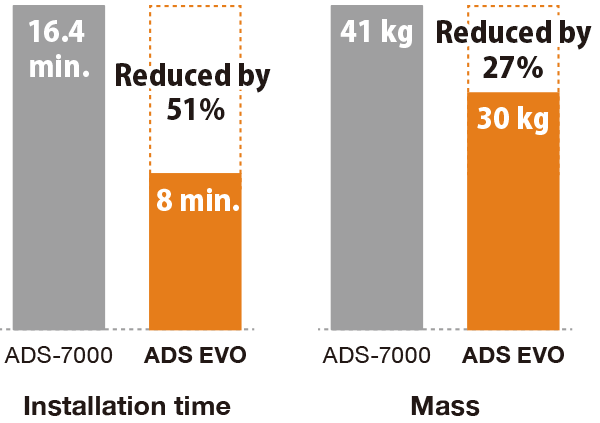

轻量化及便捷化安装
相较于原 ADS-7000 型号

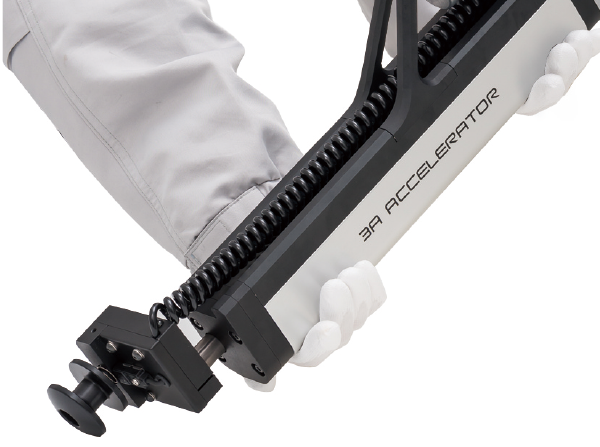

便捷化搬运
人机工程学设计

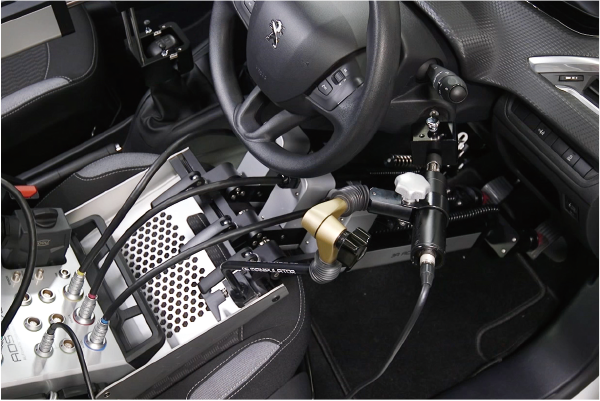

简便化安装

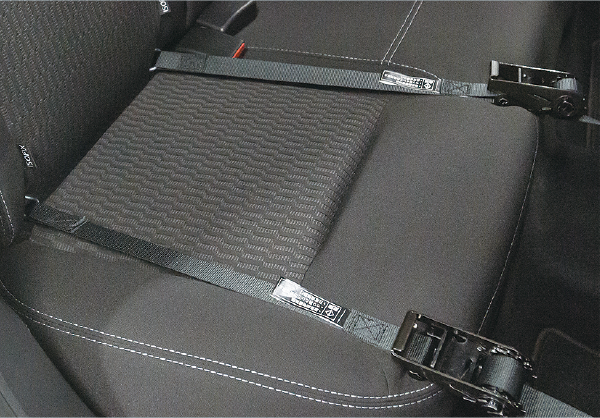

适配 ISOFIX* 接口的安装可显著地减少安装时间

* ISOFIX 是乘用车儿童安全座椅国际标准

致力于车辆研发有效性

ADS EVO 适用于广泛的底盘测功机试验室试验,可减少人类驾驶员的失误并提供准确的试验结果。

选项

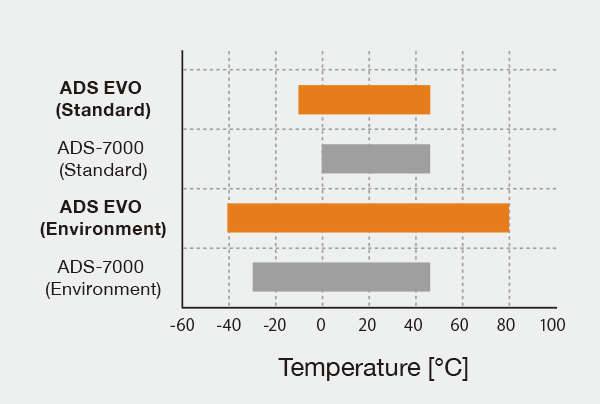

ADS EVO 可兼容高低温环境试验,适用温度从零下 40 度至零上 80 度。

除了标配的发动机启动执行机构,还可选各种其他执行机构。
可用于多种车辆的试验,例如控制试验过程中的空调开关。

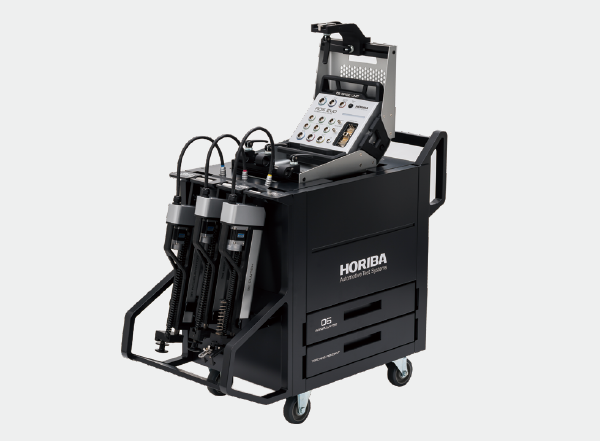

独立的机械小车
使安装程序便捷易懂的设计


设计可能发生变化

基本功能

驾驶功能标准驾驶痕迹(排放等)
★性能测试模式
自动/手动调整(踏板和换挡)
学习模式
预热模式
恒速模式
手动模式
适用车辆MT, AT, CVT, ★混动/纯电
地板挡, ★仪表盘换挡, ★怀挡式换挡
适用于左驾和右驾的车辆
其他功能测量功能:测功机转速、发动机转速
外部操作输入:发动机启动/停止
外部条件输入:测功机就绪/错误,鼓风机开启
外部操作输出:与数据处理设备同步
★ HOST 通信:通用 AK 协议

规格

机械单元
总质量标准规格:30 公斤
单位质量3 - 7 kg
操作环境标准规格:-10 - 45 ℃  30 - 90% RH(无凝露)
★拓展规格:-40 - 80 ℃  30 - 90% RH(无凝露水)
执行机构

加速器:行程 150 毫米,额定输出 160 牛,最大运行速度 0.61 米/秒
制动器:行程 200 毫米,额定输出 241 牛,最大运行速度 0.61 米/秒
离合器:行程 200 毫米,额定输出 322 牛,最大工作速度 0.78 米/秒
换挡(X):行程 190 毫米,额定输出 193 牛,最大工作速度 0.77 米/秒
换档(Y):行程 240 毫米,额定输出 193 牛,最大运行速度 0.77 米/秒
启动器(推):额定输出功率 16 N
起动器(转):额定输出功率 0.97 N·m
★可配置最多 5 个执行推杆

控制架
尺寸578(W) × 929(D) × 1000(H) mm
操作环境5 - 40 ℃ 20 - 80% RH(无冷凝)
电源单相:AC 200 - 240 V ± 10% (Max 250 V) 50/60 Hz 3.0 kVA 或
单相:AC 100 - 120 V ± 10% 50/60 Hz 3.0 kVA
其他学习控制器:用于自动学习踏板位置和其他各种设置
机械单元线缆:连接机械单元和控制架

★: 可选项
