纳米粒子分析

纳米粒子应用

纳米技术不仅仅是一个行业,而是一个基础广泛的研究领域,专注于小规模的材料和应用。一般来说,人们都希望通过纳米技术处理100 nm或更小尺寸的结构,并开发该尺寸内的材料或设备。nanoPartica SZ-100V2 纳米粒度分析仪 等工具利用动态光散射技术来表征这些材料。

从通过物理机械法组装的传统器件扩展到基于分子自组装的全新方法,再到开发具有纳米级尺寸的新材料,纳米技术极其多样化。与宏观尺度相比,缩小到纳米尺度的材料可以表现出不同的特性,从而实现独特的应用。

若想了解什么是纳米粒子, 以及纳米技术的范围,点击这里进行访问。

当科学家需要确定纳米级材料的粒度分布和Zeta电位(表面化学)时,粒子技术与纳米技术在此时发生了交集。这些引起人们关注的纳米颗粒的例子包括:

  • 碳纳米管(见图1)
  • 量子点(见图2)
  • 金纳米粒子
  • 用于药物递送的纳米颗粒

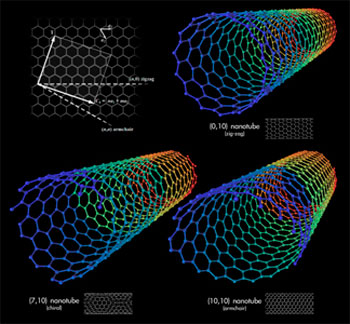

图1:碳纳米管结构



图2:量子点进行荧光

纳米颗粒尺寸测量技术与仪器

可以使用多种技术对尺寸小于100 nm的颗粒进行分析。在HORIBA产品线中,主要是以下系统:


nanoPartica SZ-100V2 纳米粒度分析仪

  • 0.3 nm - 8 µm 尺寸测量范围
  • 粒度、Zeta 电位、分子量、A2 都在一个系统中



Partica LA-960V2 激光粒度分析仪

  • 10 nm - 5000 µm 尺寸测量范围
  • 可以在纳米级以下和远高于纳米级进行测量,以监测团聚/聚集和外来颗粒污染



图3显示了从1埃到1米的尺寸范围以及上述每个系统的动态范围。如图所示,在100 nm以下范围内存在重叠。根据应用的不同,每种技术和系统都有其特定的优势。

图 3:纳米粒子检测的尺寸范围

纳米材料的荧光分光计

HORIBA 提供其他几种适用于纳米技术应用的分析系统,包括用于纳米材料的 NanoLog 荧光分光计。

> 有关NanoLog®的更多信息.

单壁碳纳米管 (SWCNT) 的光致发光 (PL) 激发-发射矩阵,可用于获取直径信息

标准金纳米粒子

NIST 最近创建了一系列具有认证平均直径的金纳米粒子。这三种新材料(直径为 10、30 和 60 纳米的金球)是与美国国家癌症研究所的纳米技术表征实验室(NCL)合作开发的。RM8011、RM8012 和 RM8013 可从 NIST 网站购买,用于验证粒度分析仪器的性能。有关可通过 NIST 获得的完整粒径标准列表,请参阅 NIST 粒径标准

纳米技术计划

国家纳米技术计划 (NNI) 是一项政府计划,成立于 2001 年,旨在协调联邦纳米技术的研究和开发。

NNI 的目标包括:

  • 推进世界一流的纳米技术研发计划
  • 促进新技术转化为商业和公共利益的产品
  • 开发和维持教育资源、熟练的劳动力以及支持纳米技术的基础设施和工具
  • 支持负责任的纳米技术发展

NNI 网站为对纳米技术感兴趣并希望了解全国研究中心的任何人提供了许多有用的信息。

访问美国纳米技术倡议网站
