nanoPartica SZ-100V2 Series

Analyseur de nanoparticules

Un analyseur ultra perfectionné pour percer les mystères du nanomonde. Un seul appareil analyse les trois paramètres qui caractérisent les nanoparticules : la taille, le potentiel zêta et le poids moléculaire.

La R&D dans le domaine des nanotechnologies est une démarche en constante évolution visant à contrôler les substances au niveau atomique et moléculaire afin d'obtenir des matériaux et des produits nouveaux et de meilleure qualité. La miniaturisation des composants, c'est-à-dire le contrôle au niveau nanométrique, est une étape nécessaire pour obtenir des appareils et des fonctions plus rapides et plus performants, ainsi que pour réduire la consommation d'énergie. Les nanotechnologies jouent désormais un rôle clé dans des domaines très variés qui affectent notre vie quotidienne, notamment l'alimentation, les cosmétiques et les sciences de la vie.

Analyse multiparamétrique claire et simple des nanoparticules !

Trois analyseurs dans un seul boîtier compact fournissent une analyse de haute sensibilité et de haute précision de chaque paramètre de mesure.

Segment: Scientific

Division: Particle Characterization

Fabricant: HORIBA, Ltd.

Plage de mesure de la taille des particules de 0,3 nm à 10 µm

L'analyseur SZ-100V2 Series mesure la taille des particules et la largeur de leur distribution par diffusion dynamique de la lumière (DLS).
Analyse d'une large gamme de concentrations d'échantillons : il est possible de mesurer des échantillons allant de faibles concentrations de l'ordre du ppm à des échantillons à forte concentration avec des pourcentages à deux chiffres. Accepte les cellules d'échantillonnage disponibles dans le commerce. L'analyse d'échantillons de petit volume est également possible.

Mesure du potentiel zêta de -500 à +500 mV

Analyse d'échantillons de seulement 100 μL à l'aide de cellules de microélectrophorèse développées par HORIBA. Prédiction et contrôle de la stabilité de la dispersion à l'aide de la valeur du potentiel zêta. Un potentiel zêta élevé indique une dispersion stable, utile pour la formulation.

Masse moléculaire de 1 × 10³ to 2 × 10⁷ Da

La masse moléculaire absolue (Mw) et le deuxième coefficient du viriel (A₂) sont obtenus à l'aide de mesures de diffusion statique de la lumière en fonction de la concentration de l'échantillon et de la préparation de diagrammes de Debye.

L'analyseur SZ-100V2 Series utilise une intelligence et une capacité d'apprentissage avancées pour déterminer rapidement les propriétés des nanoparticules.

L'analyseur SZ-100V2 Series couvrant une large plage de mesure de la concentration de l'échantillon, la dilution de l'échantillon et les autres opérations de prétraitement sont pratiquement éliminées.
L'utilisation d'un système optique double permet de mesurer des échantillons à forte concentration, tels que les pâtes et les pigments d'encre, ainsi que des protéines et des polymères à faible concentration.
Un seul appareil analyse les trois paramètres qui caractérisent les nanoparticules : la taille, le potentiel zêta et le poids moléculaire.
Les cellules développées par HORIBA pour la mesure du potentiel zêta évitent la contamination des échantillons. Analyse simple au moyen de cellules dédiées d'ultra micro-volume (jusqu'à 100 μL). Convient à l'analyse d'échantillons dilués.
L'électrode développée par HORIBA pour la cellule de potentiel zêta est fabriquée à partir d'un matériau en carbone, qui n'est pas corrodé par les échantillons à forte teneur en sel tels que la solution saline.

Vidéo du produit

Watch video

Spécifications des mesures pour la série SZ-100-S2

Modèle	SZ-100-S2 et SZ-100-HS2 (mesure de la taille des particules et de la masse moléculaire uniquement)
Principes de mesure	Mesure de la taille des particules : diffusion dynamique de la lumière Mesure de masse moléculaire : méthode de tracé de Debye (intensité de la lumière à diffusion statique)
Plage de mesure	Taille des particules : de 0,3 nm à 10 μm Masse moléculaire : de 1 000 à 2 x 10⁷ Da (tracé de Debye) de 540 à 2 x 10⁷ Da (équation de MHS)^*1
Concentration maximale d'échantillon	40 % poids^*2
Précision de la mesure de la taille des particules	Précision de mesure de ±2 % pour des sphères de 100 nm en latex de polystyrène traçables par le NIST (sans tenir compte de la variation des particules étalons elles-mêmes)
Angles de mesure	90° et 173° (sélection automatique ou manuelle)
Cellules	Cuvettes
Temps de mesure	Environ 2 minutes dans des conditions normales (du début de la mesure à l'affichage des résultats pour la mesure de la taille des particules)
Volume d'échantillon requis	Volume minimal de 12 µL^*3 à 1000 μL (variable selon le matériau de la cellule)
Liquides utilisables	Eau, éthanol, solvants organiques

*1: équation de Mark-Howink-Sakurada, en fonction de l'échantillon.
*2: en fonction de l'échantillon.
*3: micro-cellule F.

Spécifications des mesures pour la série SZ-100-Z2
(Les spécifications de mesure de la taille des particules et de la masse moléculaire sont identiques à celles applicables à la série SZ-100-S2.)

Modèle	SZ-100-Z2 et SZ-100-HZ2 (avec unité de mesure du potentiel zêta)
Principe de mesure	Mesure du potentiel zêta : électrophorèse laser Doppler
Plage de mesure	De -500 à +500 mV
Gamme de tailles adaptée à la mesure	De 2,0 nm à 100 μm^*4
Plage de conductivité de mesure	De 0 à 20 S/m^*5
Concentration maximale d'échantillon	40 % poids^*6
Cellules	Cellule dédiée avec électrodes
Temps de mesure	Environ 2 minutes dans des conditions normales
Volume d'échantillon requis	100 μL
Fluides porteurs	Eau

*4: en fonction de l'échantillon.
*5: plage de conductivité de l'échantillon recommandée : de 0 à 2 S/m.
*6: en fonction de l'échantillon.

Spécifications de l'analyseur (SZ-100-S2 et SZ-100-Z2)

Système optique de l'unité de mesure	Source de lumière : laser à fréquence doublée pompé par diode (532 nm, S2/Z2 10 mW, HS2/HZ2 100 mW) Détecteurs : tubes photomultiplicateurs (PMT)
Classification du laser	Classe I
Température et humidité de fonctionnement	15-35 °C, HR 85 % max. (sans condensation)
Réglages de la température du support	0-90 °C (jusqu'à 70 °C pour les cellules avec électrodes et les cellules en plastique)
Purge	Possibilité de raccorder le tube de l'orifice de purge de gaz sec.
Alimentation	CA 100-240 V, 50/60 Hz, 150 VA
Dimensions	528 (l) x 385 (P) x 273 (H) mm (hors parties saillantes)
Poids	25 kg
Ordinateur	Ordinateur Windows avec un port USB disponible
Interface	USB 2.0 (entre l'appareil de mesure et l'ordinateur)

Dimensions (mm)

Accessoires

Cellules de granulométrie Cellules potentiel zêta

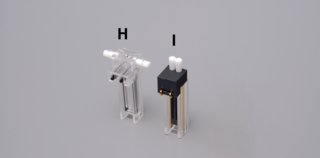

Cellules à potentiel zêta

	Nom de la cellule	Volume min.	Solvant
A	Cellule jetable	1000 µL	Aqueux
B	Cellule semi-micro	400 µL	Aqueux, non aqueux
C	Cellule en verre	1000 µL	Aqueux, non aqueux
D	Cellule semi-micro jetable	400 µL	Aqueux
E	Cellule avec couvercle	1000 µL	Aqueux, non aqueux
F	Micro-cellule (90° seulement)	45 µL	Aqueux, non aqueux
G	Cellule de circulation	100 µL	Aqueux, non aqueux
H	Cellule potentiel zêta plastique	100 µL	Aqueux, non aqueux
I	Cellule potentiel zêta verre	100 µL	Aqueux, non aqueux
