TX-100 直挿式レーザ塩化水素計
I 基本仕様
| 名称 | 直挿式レーザ塩化水素計 | ||
|---|---|---|---|
| 型式 | TX-100 | ||
| 測定対象 | 煙道排ガス中のHCl、H2O | ||
| 測定原理 | 波長非分散方式(NDIR) | ||
| 測定成分 | HClまたはHClおよびH2O同時計測 | ||
| 測定方式 | プローブ方式 | ||
| レーザクラス | CLASS1(IEC60825-1:2014に基づく) | ||
| ケースの保護等級 | IP65 | ||
| 接ガス部材 | SUS316L、SUS304、BK7、FKM、PTFE、アルミニウム合金 | ||
| エアパージ接続径 | RC1/8 (チューブ径Φ8/6 mm) | ||
| 外形寸法 | 分析計部 | 最大: 358 (W) x 517 (D) x 453 (H) mm | |
| プローブ部 | フランジ部外径 (最大): Φ235 mm、長さ 1500 mm | ||
| 質量 | 分析計部 | 約19 kg | |
| プローブ部 | 約20 kg | ||
| フランジ仕様 | JIS10K100AFF、ANSI 150Lb 4BRF | ||
| 電源電圧 | DC24 V±10% | ||
| 消費電力 | 最大 100 W | ||
| 表示器 | LCD (128 x 64 ドット)、LED (3個： 状態表示) | ||
| 表示内容 | ガス濃度、透過率、プロセスガス温度、プロセスガス圧力、 システム状態、アラーム情報、システム情報 | ||
| 通信機能 | Modbus®/TCP | ||
| アナログ入出力 | 入力 | 2点(プロセスガス温度、プロセスガス圧力） 4～20 mA (絶縁入力) | |
| 出力 | 2点 (プロセスガス濃度※、透過率、プロセスガス温度、 プロセスガス圧力) 4～20 mA (絶縁出力) 最大負荷： 550 Ω | ||
| 接点入出力 | 入力 | 1点 (外部アラーム) | |
| 出力 | 2点 (Warning/校正/暖機/メンテナンス、Fault) リレー接点出力(絶縁出力) 各端子で最大24V、1A | ||
※HCl濃度についてはH2Oの固定値補正またはリアルタイム補正を選択できます
II 性能
| 成分 | HCl | H2O |
|---|---|---|
| 測定レンジ (250°C、101.3kPa) | 0-50/100/200/300/400/500 ppm※1 | 0-50 vol% |
| 測定光路長 | 2m | |
| 繰返し性 | フルスケールの±1.0% | フルスケールの±2.0% |
| 直線性（指示誤差） | フルスケールの±1.0% | フルスケールの±2.0% |
| ゼロドリフト | フルスケールの±2.0%/6ヵ月 | |
| スパンドリフト | フルスケールの±2.0%/6ヵ月 | |
| データ更新周期 | 約2秒 | |
| 校正推奨周期 | 6ヵ月毎 | |
| 校正方法 | ガスセルを使用しての手動校正 | 弊社工場において校正※2 |
| 総合干渉 | フルスケールの±2.0% ガス条件 (標準レンジのプロセスガス条件範囲にて) | |
| 暖機時間 | 3時間 | |
※1：測定レンジを選択ください。
※2：H2Oについては手分析値に応じた指示調整ができます。詳細は弊社までお問い合わせください。
III 使用条件
| 周囲温度 | -20 ～ 55°C (直射日光なきこと。輻射熱、伝熱によるケース温度上昇を含む) | |
|---|---|---|
| 周囲湿度 | 相対湿度 90%以下 | |
| 粉塵 | 環境基準以下 | |
| エアパージ | 計装エア (オイル、ミストを含まないこと、結露しないこと) 圧力： 0.2 ～ 0.25 MPa※ | |
| エアパージ流量 | 60 L/min 以上 (プロセスガス流速条件に依存します) | |
| 振動 | 1 ～ 200 Hz にて、1.96 m/s2 以下 (ただし共振周波数は除く) | |
| プロセスガス条件 | 温度 | 150 ～ 250°C |
| 圧力 | 101.3 ±10 kPa | |
| 流速 | 25 m/s 以下 | |
| ダスト | 0.1 mg/Nm3 以下 | |
※TX-100本体への供給圧力となります。パージユニットを経由する場合、パージユニット供給圧力は0.2～0.9MPaとなります。
・ プローブ長の特殊対応については弊社へお問い合わせください。
・ ModbusはSchneider Electric Inc.の登録商標です。
IV HMIユニット仕様
| 表示部 | タッチスクリーンの7.5インチTFTカラーLCDパネル 640 X 480 (VGA) | |
|---|---|---|
| 通信機能 | Ethernet、RJ-45コネクタ 通信速度： 100 Mbps | |
| ケース | アルミニウム合金 | |
| ケースの保護等級 | IP65 | |
| 窓 | ポリカーボネイト | |
| 質量 | 約4 kg | |
| ケーブル取込口 | M20 | |
| 周囲温度 | -20 ～ 55°C (直射日光、輻射熱なきこと) | |
| 周囲湿度 | 相対湿度 90%以下 | |
| 電源仕様 | DC 24 V ±10% | |
| 消費電力 | 最大12W | |
・Ethernetは富士ゼロックスの商標です。

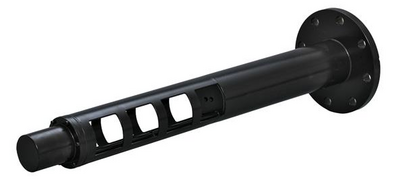

【オプション】高ダスト耐久プローブ
HCl 濃度 | 3000 ppm 以下 (H2O測定ありの場合) 5000 ppm 以下 (H2O測定なしの場合) |
ダスト量 | 5 g/Nm3 以下 (H2O測定ありの場合) 10 g/Nm3 以下 (H2O測定なしの場合) |
※ユーティリティとしてパージエア流量：最大100 L/min

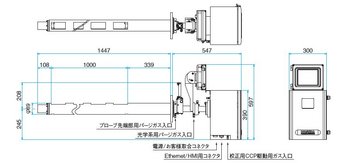

外形寸法図・他（単位：mm）
