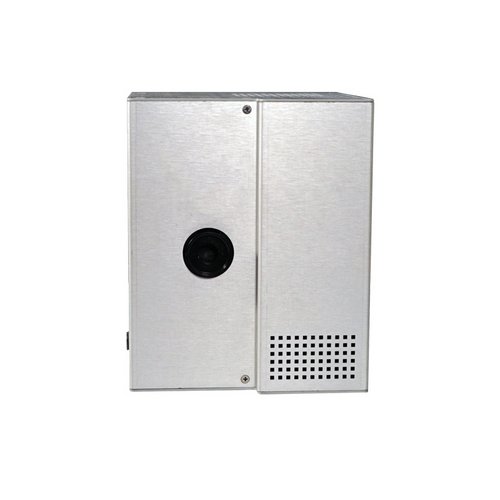

PoliSpectra PDF del folleto hiperespectral H116
| Especificaciones generales del espectrómetro* | |
|---|---|
| Cobertura espectral | 185–1050 millas náuticas Ajustable de fábrica entre estos rangos: 185-920 nm y 280-1050 nm |
| Resolución espectral | Normal, 1,25 nm (22 μm de ancho de abertura) y superior, dependiendo del tamaño de la ranura |
| Resolución espacial | 50 μm típico |
| Dispersión espectral | 34,6 nm/mm; 0,38 nm/píxel |
| Distancia focal | 116 mm |
| F/ # | F/2.3 |
| Sonrisa y Piedra Angular | 1,5 píxeles (típico) |
| Luz Perdida** | < 0,1% (típico) |
| Precisión de longitud de onda | 0,1 nm (usando calibración de longitud de onda multiárea) |
| Software | Software de adquisición LabVIEW™ para evaluación inicial (DLLs proporcionadas para integración de software) |
| Especificaciones para Sensor de Imagen CMOS Científico Retroiluminado con Electrónica de Alta Velocidad | ||
|---|---|---|
| Modelo de detector | Sensor sCMOS BI con obturador enrollable electrónico (Todos los parámetros se especifican a temperatura ambiente normal de 25º C salvo que se indique lo contrario) | |
| Formato de sensor*** | 2048 x 512 | |
| Tamaño del píxel CMOS | 11 μm x 11 μm | |
| Altura CMOS | 5,6 mm | |
| CMOS QE | El QE máximo es del 77% a 250 nm y del 95% a 560 nm (véase los gráficos más abajo) | |
| Refrigeración termoeléctrica | Sin refrigeración | |
| Tasa de fotogramas | 94 fps (modo HDR), 188 fps (modo STD) en sensor sCMOS 2D | |
| A Fondo | 80 ke ̄ típico (modo HDR) | |
| Ruido de lectura | 1,6 e ̄ lo típico, 2,0 e ̄ máximo | |
| Digitalización | 16 bits (modo HDR), 12 bits (modo de alta sensibilidad | |
| Rango dinámico (modo HDR) | 93,9 dB típico en modo HDR | |
| No linealidad (medido en cada sistema) | < 1,8% (máximo) en modo HDR | <0,9% (máximo) a alta ganancia |
| Comunicación | USB 3 | |
| Condiciones medioambientales | Temperatura de funcionamiento de 15° C a 40°C ambiente; Humedad relativa <70% (no condensante); Temperatura de almacenamiento de -25° C a 45° C | |
| Requisitos de potencia Fuente de alimentación AC/DC (proporcionada) | 90-264 VAC, 47–63 Hz | |
* Especificaciones, factor de forma y cubierta del espectrómetro sujetos a cambios sin previo aviso. No se necesita ninguna licencia LabVIEW para ejecutar nuestro software de adquisición.
** Luz dispersa usando filtro BP: Nivel de luz base, fuera de la banda, dividido por el valor de pico de BP (insaturado).
Consulta la información sobre imperfecciones / defectos del fabricante del sensor
Eficiencia cuántica de sensores retroiluminados por CMOS científica
Dibujos mecánicos
