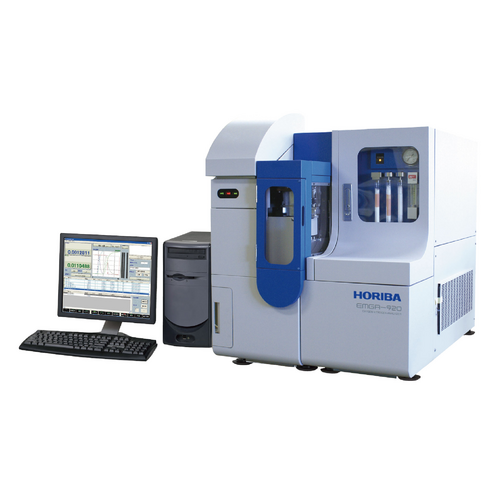

EMGA-920: Analizador de oxígeno/nitrógeno

Principio
Detector de oxígeno:infrarrojo no dispersivo
Nitrógeno:Detector de conductividad térmica (TCD)

Rango de medición*:
Oxígeno: 0-5%, Nitrógeno: 0-3%
*Es posible llegar hasta un 100% de peso disminuyendo el peso de la muestra.

Peso de la muestra: 1,0 ± 0,1g

Sensibilidad (lectura mínima): Oxígeno/Nitrógeno: 0,0000001% (m/m)

Precisión** (Repetibilidad)
Oxígeno/nitrógeno
σn-1≦0,02% (m/m) o CV≦0,5%, lo que sea mayor (gas de referencia)
σn-1≦0,3% (m/m) o CV≦1,0%, lo que sea mayor (muestra estándar)
** Basado en el peso de la muestra 1,0 ± 0,1g y con funciones de automatización descritas a continuación

Monitor
1) Resultado de la medición: LCD o impresión
2) Mensaje de alarma: LCD o impresión
3) Hoja de flujo: LCD

Potencia del horno
Fusión de gases internos en hornos de impulso
Habilitar la potencia de generación de 0 a 8,0kw

Ejemplo de introducción: Mecanismo de introducción de doble muestra/flujo

Funciones de automatización: Limpiador automático, cargador de crisol

Condiciones de integración:
Integración de tiempo preestablecido
Integración hasta alcanzar el nivel de comparador
Integración o integración en tiempo preestablecido hasta alcanzar el nivel de comparador, lo que sea más corto

ID de ejemplo: Introduce hasta 20 caracteres de un byte

Calibración
1) Calibración de un punto o multipunto (gas de referencia o muestras estándar)
2) Calibración utilizando datos de análisis previos
3) Función de corrección de la curva de calibración

Funciones
1) Visualización de la curva de extracción en tiempo real
2) Interrupción del análisis
3) Autodiagnóstico y visualización de alarmas
4) Análisis de la curva de extracción (análisis de superposición, diferencias, etc.)
5) Salida (RC-232C o TCP/IP)

Dimensiones: 750mm(A)×785mm(D)×653mm(An))
La introducción de la muestra se posiciona a 650 mm de la mesa.

Peso: 230 kg
Al portar, se divide en dos unidades (menos de 140 kg/unidad)

Ordenador: Modelo PC con sistema operativo Windows® XP (SP2) y posteriores

Energía
Unidad principal: AC200/220/230/240V ± 10%
Limpiador de autos: AC100V (transformador reductor)
Frecuencia: 50/60 ± 1Hz

Consumo eléctrico
Unidad principal: 12kVA (MAX)
Limpiador de autos: 1,5kVA (MÁXIMO)

Resistencia a tierra: Menos de 10Ω

Condición de instalación
Temperatura de funcionamiento: 5-40°C
Temperatura de rendimiento: 5-35°C
Humedad: Humedad relativa máxima 80% HR entre 5-31°C, disminución lineal hasta 50% HR entre 31-40°C
Vibración: amplitud dúplex 20 micras y menos de 0,098 m/s ² aceleraciones en la banda de frecuencia

Gas requerido
He portador de gas: pureza superior al 99,995%, presión 0,35MPa
Tubería de acero inoxidable (O.D.3mm) y conexión adecuada a menos de 3 m de la unidad
Aire seco o N ₂ como gas de operación: Presión 0,45 MPa
Tubería de nylon (O.D.6mm) y conexión adecuada a menos de 5 m de la unidad

Mecanismo de refrigeración: Unidad radiadora (tipo de separación)

Balanza electrónica (Opción)
Habilitar la conexión con la balanza electrónica con pantalla mínima de 1-0,01 mg

Regulador automático de tensión (AVR) opcional
Capacidad: 15kVA
Peso: 130 kg
