〈カタログ〉光ファイバー式 非接触型薬液濃度モニター
| 製品名 | 光ファイバー式 非接触型薬液濃度モニター | ||||
| 型式 | CS-900F | ||||
| 測定原理 | 吸収分光法 | ||||
| 濃度算出手法 | 温度補償型多変量解析法 | ||||
| 測定範囲・再現性精度 （単位：mass%） | 型式 | 成分名 | 測定範囲 | 再現性精度 | アナログ出力範囲 |
| CS-900F-1-1-1P-1P25P5-AA | NH3 | 0.00 - 1.20 | ±0.05 | 0.00 - 10.00 | |
| H2O2 | 0.00 - 5.50 | ±0.10 | 0.00 - 10.00 | ||
| H2O | 93.3 - 100.0 | ±1.0 | ー | ||
| CS-900F-1-1-1P-P8P8-11 | NH3 | 0.00 – 0.80 | ±0.03 | 0.00 - 1.00 | |
| H2O2 | 0.00 – 0.80 | ±0.03 | 0.00 - 1.00 | ||
| H2O | 98.4 – 100.0 | ±0.2 | ー | ||
| 測定条件 | 1） 測定周期 : 約 5 秒 2） 移動平均 : 16 回 | ||||

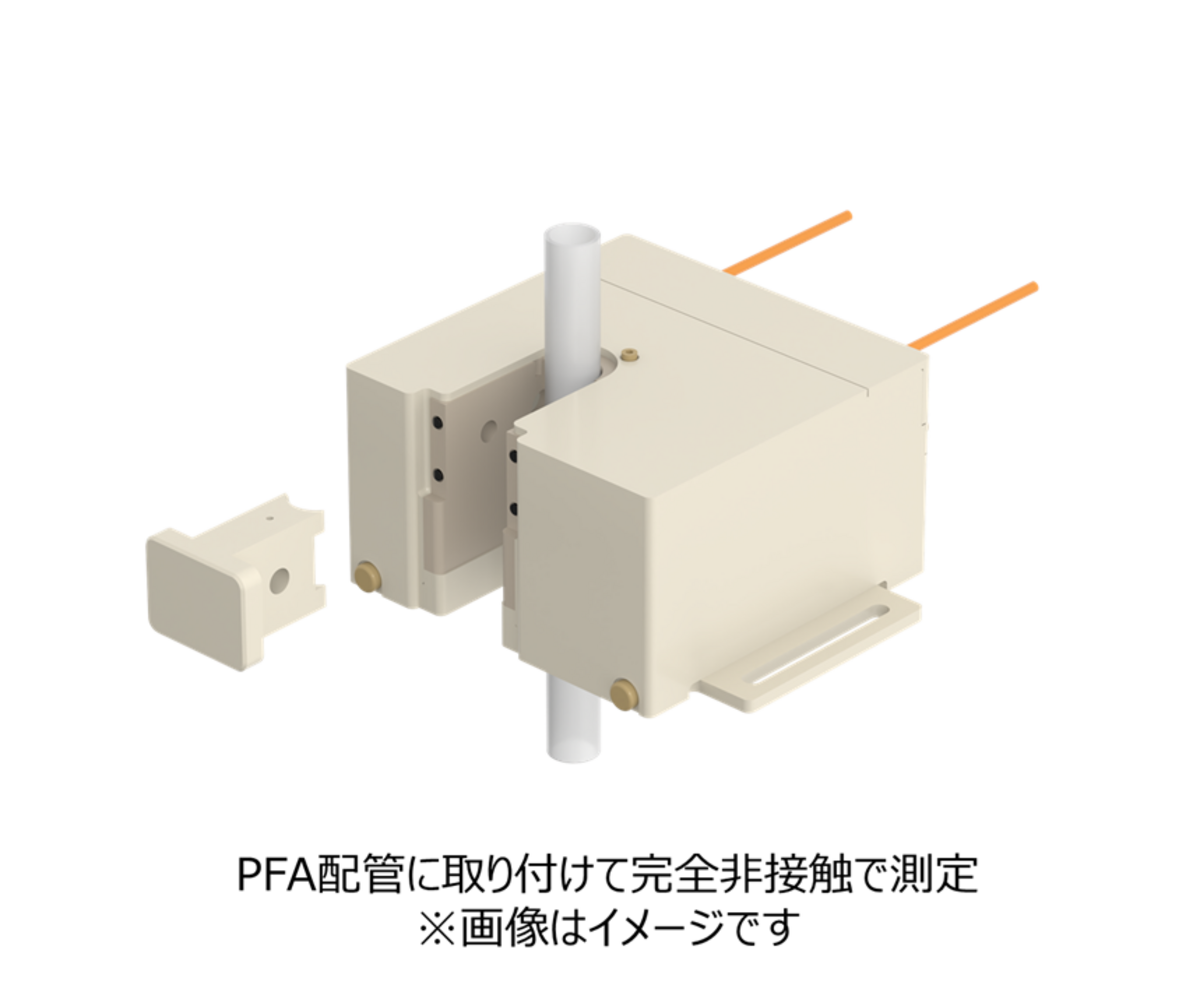

| 配管 | PFA配管 1インチまたは3/4インチ （静電防止タイプは黒色部を避けること） 注記: 配管表面にキズやへこみ、くもりのないこと。 | ||||
| サンプル条件 | 薬液温度 : 20 ～ 80 ℃ 薬液温度変化、周囲温度変化 ± 1 ℃以内（1時間） 入力圧力 0.2 MPa(G)以下 圧力変化 0.02 MPa以下 注記: サンプルが流れていない状態では気泡影響で正しく測定できない場合があります。 | ||||
| 電源 | DC24 V | ||||
| 消費電力 | 約40 W | ||||
| 質量 | メインユニット 約5.8 kg セルユニット 約1.4 kg | ||||
| 外形寸法 | メインユニット 217（W）X290（D）X173（H）mm （突起部除く） セルユニット 186（W）X142（D）X 83（H）mm （突起部除く） | ||||
| メインユニット設置角度 | ±1°以内 | ||||
| 光源寿命 | 5年保証 | ||||
| 光ファイバー | 標準長さ5 m、最小曲げ半径150 mm | ||||
