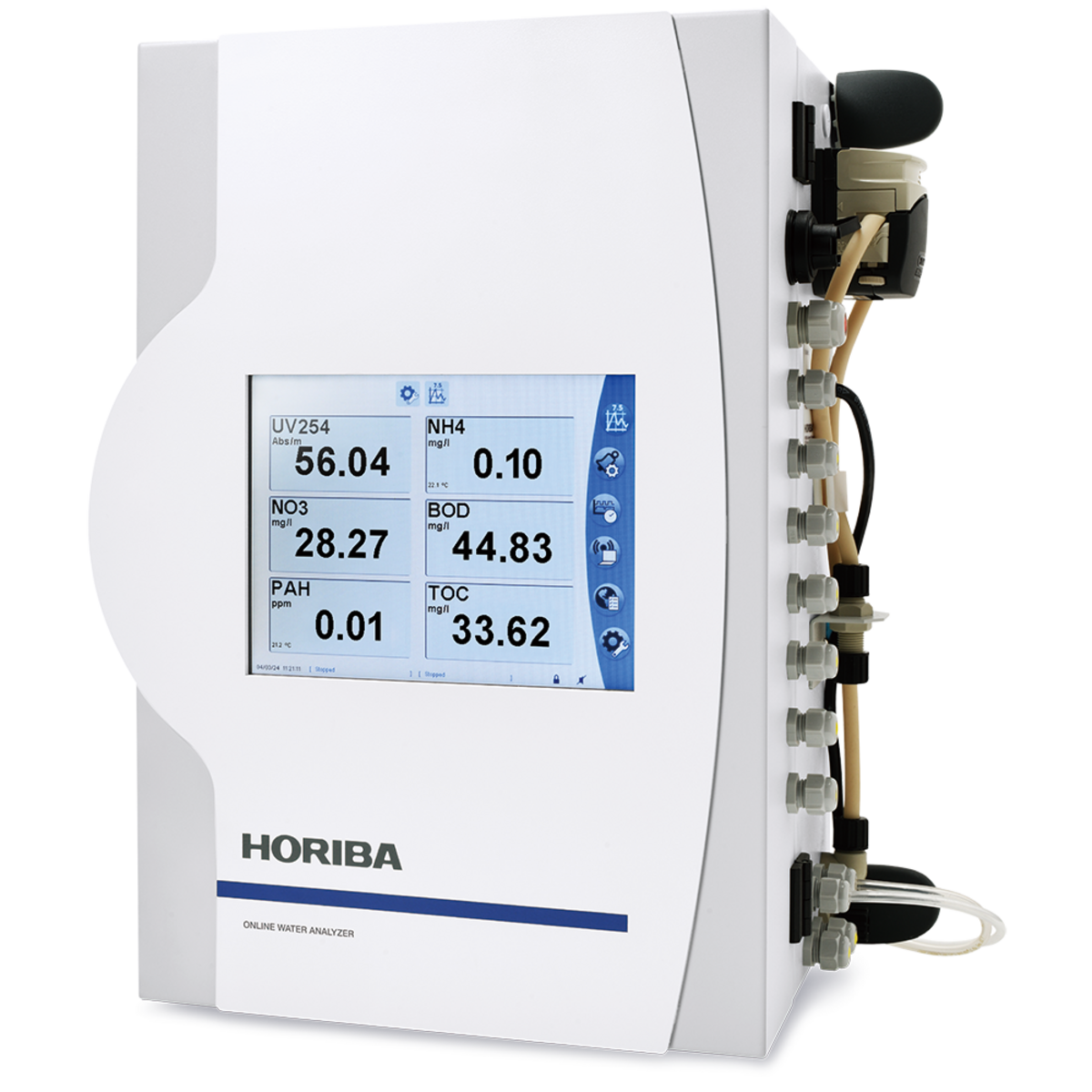

〈カタログ〉オンライン多項目水質測定装置 UV500
| 一般仕様 | 装置名称 | オンライン多項目水質測定装置 | |
|---|---|---|---|
| 装置形式 | UV500 | ||
| 寸法 | 345（W）× 250（D）× 521（H）mm | ||
| 質量 | 20～30 kg （機器構成による） | ||
| 電源 | AC 180 V~264 V 50/60 Hz | ||
| 消費電力 | 最大100 VA | ||
| 測定成分 | NH4+ | 測定原理 | ガスストリッピング後のUV分光法 |
| 測定範囲 | 0～100 mg/L | ||
| COD*2 | 測定原理 | UV254からの換算 | |
| 測定範囲 | 0～100 mg/L、0～2000 mg/L | ||
| BOD*2 | 測定原理 | UV254からの換算 | |
| 測定範囲 | 0～100 mg/L、0～1000 mg/L | ||
| TOC*2 | 測定原理 | UV254からの換算 | |
| 測定範囲 | 0～100 mg/L、0～1000 mg/L | ||
| NO3- | 測定原理 | UV分光法 | |
| 測定範囲 | 0～100 mg/L (検出下限 : 0.1 mg/L) | ||
| COLOR(色度) | 測定原理 | UV分光法 | |
| 測定範囲 | 0～100 Pt / Co | ||
| PAH(多環芳香 族炭化水素) | 測定原理 | UV蛍光法 | |
| 測定範囲 | 0～10 mg/L | ||
| Oil in Water(油分) | 測定原理 | PAHからの換算 | |
| 測定範囲 | 0～100 ppm、0～1000 ppm | ||
| 測定可能な成分*3 | リン酸、遊離塩素、亜硝酸、鉄(II)、マンガン、ケイ素、クロム、アルミニウム、クロロフィルa、硫化水素 | ||
| 設置条件 | 周囲環境温度 | 0～40 ℃ (NH4+ : 5～40 ℃) 周囲温度の変化によって測定値が変化する場合がありますので、校正時と測定時の温度をできるだけ近付けていただくことを推奨します。 | |
| 周囲湿度 | 相対湿度85%以下 （結露なきこと） | ||
| 設置方法 | 壁掛け方式 | ||
| 周囲環境 | ・振動、衝撃の少ない壁が垂直なところ ・雰囲気中にダスト、ミスト、腐食性ガスなどを含まないこと ・大気圧下・換気の良いところ ・屋内設置を基本とします。屋外設置の際は、風雨や直射日光が当たらないよう筐 体等に収納してください。 | ||
| 測定条件 | 試料水条件 | 温度 ：0～40 ℃(NH4+ : 5～30 ℃) 凍結なきこと 試料水温度の変化によって測定値が変化する場合がありますので、校正時と 測定時の温度をできるだけ近付けていただくことを推奨します。 状態 ：試料水は次測定までに置換されること 流量 ：0～5 L/min、0～0.5 L/min（NH4+ の場合） 供給圧力 ：0～4 Bar (400 kPa) （サンプリングポンプを使用する場合0～1 Bar） 0～0.5 Bar （NH4+の場合） 接液材 ：ポリプロピレン (PP)、石英、ガラス、PTFE その他 ：海水を含む場合は事前にご相談ください。SS成分が多い場合は装置導入前 にフィルタ等で除去ください。気泡がある場合は装置導入前に脱泡装置等 で除去ください。 | |
| 測定周期 | 1～720分 （測定成分の組合せにより、最低測定周期が異なります） | ||
| 装置機能 | 表示 | タッチパネル付液晶（カラー） 言語：英語、中国語、フランス語、ドイツ語、ハンガリー語、イタリア語、 ポルトガル語、スペイン語、トルコ語、(日本語非対応) | |
| メモリ機能 | 5,000測定データ ロギング機能付き ※USB 接続により外部メモリへ取り出し可能 | ||
| アナログ出力 | 4-20 mA(オプション)、負荷抵抗: 500Ω以下 | ||
| 接点出力 | リレー(オプション)、接点容量 2A/220V | ||
| ロジック入力 | 入力1(オプション)：測定開始/停止制御 入力2(オプション)：測定抑制制御 入力電圧：0-48 V DC インピーダンス：10kΩ以上 | ||
| 外部通信 | RS232 - Modbus® protocol *4 RS485（オプション） | ||
| 試薬 *5 | 洗浄液 | 5 ％ H2SO4硫酸（消費量：1回あたり220 mL） | |
| NH4+測定用 | 10 % NaOH水酸化ナトリウム（消費量：1測定あたり 2 mL） | ||
| オプション | サンプルライン 切替 | 最大6点まで切替可能（Multiplexing System） | |
| その他 | 弊社まで問い合わせください。 | ||
*1 本仕様書は日本国内向けとなっております。海外でご使用の場合は弊社営業までご相談ください。また、本仕様書の内容は予告なく変更になる場合がございますのでご了承ください。
*2 それぞれの分子はCOD/BOD/TOCに対して、特定のUV吸収との換算比を持ちます。COD/BOD/TOCへの換算は、比較的一定の分子比を持つサンプルにおいて可能です。各測定モードとしてご使用される前にUV吸収と各パラメータの相関を確認いただくことを推奨いたします。直鎖炭化水素、アルコール、グルコースなどいくつかの分子はUVの吸収を持たないため、測定することができません。
*3 詳細は営業にお問合せください。
*4 Modbus®はSchneider Electric USA, Inc.の登録商標です。
*5 お客様にてご用意ください。
