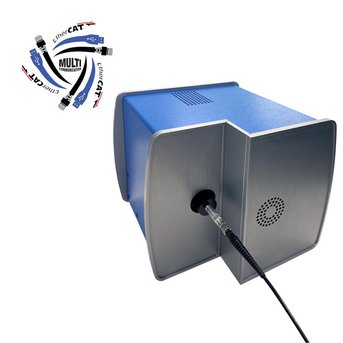

Brochura OES Star
| Especificações gerais do espectrômetro* | |
|---|---|
Cobertura Espectral | 185 – 1050 nm (formato de 2048 pixels horizontais com tamanho de pixel de 14 µm) 200 – 1050 nm (formato de 2048 pixels horizontais com tamanho de pixel de 12 µm) |
Entrada do espectrômetro | SMA (padrão), outros tipos de entrada disponíveis mediante solicitação. |
Resolução Espectral | <1,25 nm com fenda de 22 µm com simetria muito alta em uma ampla faixa espectral. (flexível de acordo com a necessidade do cliente) |
Dispersão Espectral Média | 34,6 nm/mm, 0,484 nm/pixel (tamanho do pixel de 14 µm), 0,41 nm/pixel (tamanho do pixel de 12 µm) |
Distância focal | 116 mm |
F/# | F/2.3 |
Precisão do comprimento de onda | < +/- 0,1 nm |
Luz dispersa | < 0,1%* |
Software | Software de aquisição LabVIEW™ para avaliação inicial (DLLs fornecidas para integração de software) |
| Peso | 13,2 libras |
| Modelo de detector CCD | CCD de alta qualidade BI refrigerado com a melhor faixa dinâmica (S13241-1108S) | BI CCD Ensino Fundamental (S14660-2048N) | BI CCD custo-benefício (S11071-1106N) |
|---|---|---|---|
| Formato do sensor CCD | 2048 x 256 | 2048 x 192 | 2048 x 70 |
| Tamanho do pixel do CCD | 12 x 12 μm | 14 x 14 μm | 14 x 14 μm |
| Tamanho da imagem | 24,5 x 3,0 mm | 28,6 x 2,68 mm | 28,7 x 1,0 mm |
| QE do CCD a 20°C | 90% ou mais no pico | Alta sensibilidade em uma ampla faixa espectral | > 75% para 450 - 750 nm |
| Resfriamento Termoelétrico Profundo | -5º C | Não refrigerado | Não refrigerado |
| Capacidade máxima do poço | 500.000 e¯/pixel (típico) | 200.000 e¯/pixel (típico) | >200.000 e¯/pixel (típico) >175.000 e¯/pixel (mínimo) |
| Ruído de leitura | 50 e¯ (típico) (Amostragem a 1,5 MHz) | 40 e¯ (típico) 50 e¯ (máximo) | 35 e¯ (típico) 45 e¯ (máximo) |
| Digitalização | ADC de 16 bits | ADC de 16 bits | ADC de 16 bits |
| Faixa dinâmica (FW/RN) | 10000:1 | 5000:1 | 5700:1 |
| Não-linearidade (medido em cada sistema) | <1,8% (máximo) com ganho baixo <0,9% (máximo) com ganho elevado | <0,1% (corrigido) | <0,1% (corrigido) |
| Corrente escura | 1,5 e-/pixel/s (típico) a -5°C 15 e¯/pixel/s (máximo) | 50 e¯/pixel/s (típico) a 20° C 500 e¯/pixel/s (máximo) | 50 e¯/pixel/s (típico) a 20° C 500 e¯/pixel/s (máximo) |
| Condições Ambientais | Temperatura de operação: ambiente de 0°C a 40°C Umidade relativa <70% (sem condensação) Temperatura de armazenamento: -20°C a 50°C | ||
| Requisitos de energia Fonte de alimentação CA/CC (fornecida) | 90-264 VCA, 47–63 Hz | ||
*As especificações, o formato e a tampa do espectrômetro estão sujeitos a alterações sem aviso prévio. Não é necessária nenhuma licença do LabVIEW™ para executar nosso software de aquisição.
Desenhos mecânicos
Você pode enviar um e-mail para a equipe de vendas técnicas da Horiba para OEM.US(at)horiba.com ou entrar em contato com a Horiba pelo telefone +1.732.494.8660, ramal 7733.
