Scientific Cameras

CCD cameras, EMCCD and InGaAs Array Scientific Cameras and Scientific Detectors

Deep Cooled UV/Vis/NIR

TE and cryogenically cooled CCD and EMCCD scientific cameras for ultra sensitivity from 200 nm to 1100 nm

HORIBA Scientific offers a complete line of spectroscopic multi-channel detectors for scientific research. For spectral detection from UV to near-IR, two dimensional CCDs and indium gallium arsenide linear arrays offer a faster acquisition option over single point detectors with relatively high sensitivity. Coupled with HORIBA’s range of aberration corrected, flat field imaging spectrographs, custom spectroscopy packages can be assembled for a variety of applications.



Segment: Scientific
Fabricant: HORIBA Scientific

CCDs

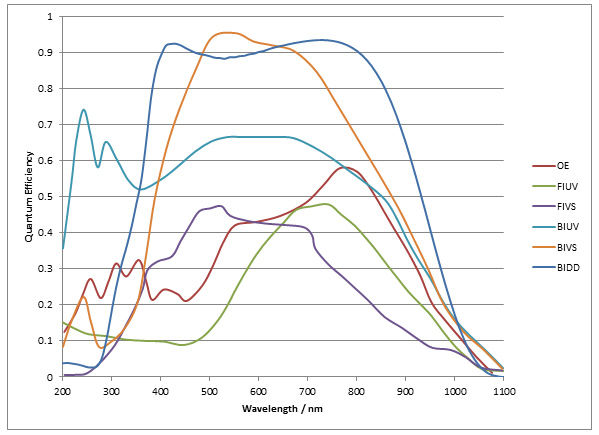

Quantum Efficiency by type of CCD

*OE- open electrode, FIUV- front illuminated UV enhanced, FIVS- front illuminated visible, BIUV- back illuminated UV enhanced, BIVS- back illuminated visible, BIDD- back illuminated deep depletion

Selection of all HORIBA Spectroscopy CCD’s





Cooling

Type*

Peak QE

Array Dimension

Pixel Size

Syncerity
Syncerity Spectroscopy Camera

TE -60°C

OE

58%

1024 x 256

26µm x 26µm

TE -50°C

BI UV-VIS

78%

2048 x 70

14µm x 14µm

SynapsePlus

High Speed CCD

TE -80°C
-95°C with optional external cooling

OE

56%

1024 x 256

26µm x 26µm

FIVS

47%

2048 x 512

13.5µm x 13.5µm

FIUV

48%

2048 x 512

13.5µm x 13.5µm

BIVS

95%

1024 x 256
2048 x 512

26µm x 26µm
13.5µm x 13.5µm


BIUV

75%

1024 x 256
2048 x 512

26µm x 26µm
13.5µm x 13.5µm

BIDD

<90%

1024 x 256

26µm x 26µm

Synapse CCD

TE -75°C
-95°C with optional external cooling

FIVS

56%

512 x 512

24µm x 24µm

BIVS

95%

512 x 512

24µm x 24µm

BIUV

75%

512 x 512

24µm x 24µm

Symphony II CCD

LN2-133°C

OE

58%

1024 x 256

26µm x 26µm

FIVS

56%

1024 x 256
2048 x 512

26µm x 26µm
13µm x 13µm

FIUV

58%

1024 x 256
2048 x 512

26µm x 26µm
13µm x 13µm

BIVS

95%

1024 x 256
2048 x 512

26µm x 26µm
13µm x 13µm

BIUV

75%

1024 x 256
2048 x 512

26µm x 26µm
13µm x 13µm

BIDD

95%

1024 x 256

26µm x 26µm

*OE- open electrode, FIUV- front illuminated UV enhanced, FIVS- front illuminated visible, BIUV- back illuminated UV enhanced, BIVS- back illuminated visible, BIDD- back illuminated deep depletion

UV-VIS-NIR EMCCDs

Quantum Efficiency by type of EMCCD

*FIUV- front illuminated UV enhanced, FIVS- front illuminated visible, BIUV- back illuminated UV enhanced, BIVS- back illuminated visible, BIDD- back illuminated deep depletion

Selection of Synapse EMCCDs



Cooling

Type*

Peak QE

Array Dimension

Pixel Size

Synapse EMCCD

TE -60°C
-75°C with optional external cooling

FIVS

49%

1600 x 200
1600 x 400

16µm x 16µm

FIUV

49%

1600 x 200
1600 x 400

16µm x 16µm

BIVS

95%

1600 x 200
1600 x 400

16µm x 16µm

BIUV

95%

1600 x 200
1600 x 400

16µm x 16µm

BIDD

92%

1600 x 200

16µm x 16µm



*OE- open electrode, FIUV- front illuminated UV enhanced, FIVS- front illuminated visible, BIUV- back illuminated UV enhanced, BIVS- back illuminated visible, BIDD- back illuminated deep depletion

Near-IR InGaAs linear arrays

Quantum Efficiency by Type of InGaAs

Cooling

Wavelength

Array Dimension

Element Size

Synapse InGaAs

TE -60°C
-75°C with optional
external cooling

View Spec Sheet



800-1650 nm

512 x 1
512 x 1
1024 x 1

25µm x 500µm
50µm x 500µm
25µm x 500µm

1050-2100 nm

512 x 1
512 x 1
1024 x 1

25µm x 250µm
50µm x 250µm
25µm x 250µm

Symphony II InGaAs



LN2-103°C

View Spec Sheet

800-1600 nm

512 x 1
512 x 1
1024 x 1

25µm x 500µm
50µm x 500µm
25µm x 500µm

1000-2050 nm

512 x 1
512 x 1
1024 x 1

25µm x 250µm
50µm x 250µm
25µm x 250µm
