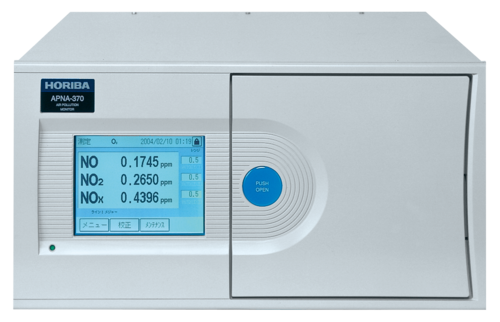

APNA-370【高感度】

窒素酸化物（NOx）濃度測定装置

NOx濃度測定装置APNA-370は、JIS B 7953「大気中の窒素酸化物自動計測器」に規定された化学発光方式（CLD）に基づく測定装置です。流路変調（クロスモデュレーション）方式の採用により長期安定性を実現、同一の測定セルと検出器で計測するため、信頼性のある測定値を得ることが可能です。 最小検出感度0.1ppbの高感度を達成しました。

用途

  • 大気汚染監視
  • 光触媒のガス濃度管理
  • 脱硝触媒の性能評価実験
  • クリーンルームの雰囲気監視
  • 文化財の保存環境



事業セグメント: 環境・プロセス
  • 高感度・高安定性を実現
    デュアルクロスモデュレーション方式化学発光方式と差量法の組合わせを採用しているため、ゼロドリフトフリーが可能となり、高感度・高安定性を実現しました。

  • 補助ガスは不要
    測定に必要なすべての機能を内蔵しており、補助ガスも不要です。

  • 自動校正が可能
    標準ガス発生器（SGGU-610；APNA-3700に内蔵可能）との組合わせにより自動校正が可能です。

  • データ回収が可能
    コンパクトフラッシュ®カードに直接データを読み込み、データ回収が可能です。（オプション）

  • リモート操作が可能
    データインターフェースの充実、リモート操作が可能です。
    （LAN接続端子、RS-232C）（オプション）


※コンパクトフラッシュはサンディスク株式会社の登録商標です。



関連アプリケーション



項目仕様
型式

APNA-370（特殊仕様）

測定原理クロスモデュレーション方式化学発光法
測定レンジ0 -10 / 20 / 50 / 100 ppb
最小検出限界
（一定の条件下での代表値）		0.1 ppb
応答時間（T90）5分以内（分析装置サンプル導入口から）
表示成分NO2 / NO / NOx　瞬時値
アナログ出力4 - 20 mA DC　または　0 - 1 V DC
通信インタフェースRS - 232 C 　または　TCP / IP
サンプル流量約1.6 L/min
測定時使用ガス90 - 100% O2（O2発生器またはボンベ）
校正ガスN2ベースNOガスをSGGU-610にて希釈
使用温度環境クリーンルームの温度環境
使用湿度環境クリーンルームの湿度環境
電源電圧AC100 - 120 V, AC200 - 240 V
装置構成（分析計/校正装置として）APNA-370（特殊仕様）
O2発生器
SGGU-610
（ゼロガス精製用　特殊NH3スクラバ付）


・SGGU-610：標準ガス発生器

・分析装置は当社の微量濃度ガス分析計APシリーズをもとに、高感度化のために検出器およびその周辺情報を変更しています。また本体サイズが異なる装置もあります。

・予期せぬ原因によりクリーンルーム内の汚染物質組成に変化が生じることがあります。それにより分析装置内の触媒酸化挙動に干渉影響が発生する場合、推奨される装置の仕様・構成が異なります。
