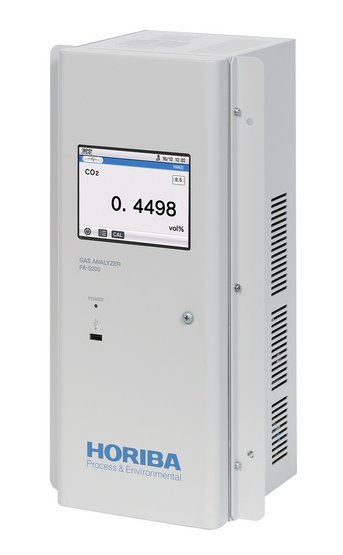

FA-5000/5200シリーズ

浸炭炉/ 浸炭窒化炉専用ガス分析計

鋼材の強度を調整するため、ガス浸炭炉、ガス浸炭窒化炉内で表面に炭素を拡散浸透させる工程(浸炭処理)において、炉内雰囲気のCP(カーボンポテンシャル)制御・監視は不可欠です。浸炭炉/浸炭窒化炉専用ガス分析計FA-5000/5200シリーズは炉内雰囲気のCPと相関のある二酸化炭素（CO2）および一酸化炭素（CO）、メタン（CH4）、アンモニア（NH3）の連続測定を行います。

事業セグメント: 環境・プロセス
  • 信頼性の高い品質管理に貢献
    トレーサビリティの証明可能な標準ガスで校正できるため、測定・記録データは浸炭処理された部品の品質記録、品質証明として活用でき、品質に対する信頼性向上に役立ちます。

  • 1台で最大3成分の連続測定
    測定可能な4成分(CO/CO2/CH4/NH3)の中から用途・条件に合わせて1成分計、3成分計を選択できます。3成分計では1台で最大3炉のCO2を連続で測定することも可能です。


  • CP制御が可能
    演算器との組み合わせによりCP(カーボンポテンシャル)での制御も可能です。

  • 外乱影響にも強い優れた安定性
    環境温度、周波数影響など、周囲環境からの影響に強く、長期に安定した測定が可能です。

基本仕様

型式

FA-5000シリーズFA-5200シリーズ
測定成分 ※1

CO、CO2、CH4、NH3
（詳細は型式別測定成分・レンジ表を参照ください）

測定成分数3成分1成分
測定原理非分散形赤外線吸収方式(NDIR)
最大レンジ数4
繰返し性ゼロ/スパン ： フルスケールの±0.5%
直線性（指示誤差）フルスケールの±1.0%
ゼロドリフト/スパンドリフトゼロ/スパン ： フルスケールの±2.0%/週（周囲温度変化±5℃）
応答時間分析計入口より90%応答　30秒以下（流量 0.5 L/minの時）
流量 ※20.5±0.3 L/min
試料ガス条件温度 ： 周囲温度±5℃、水分 ： 5℃飽和以下
ダスト ： 無、圧力 ： +980 Pa以下
CO2 ： 15 vol%以下　CH4 ： 50 vol%以下　C3H8 ： 1 vol%以下
H2 ： 40 vol%以下　N2 ： 残
環境条件 ※3温度 ： 0〜40℃（輻射熱、直射日光のないこと）
相対湿度 ： 90%以下
電源AC 100〜240 V　50/60 Hz
消費電力230 VA110 VA
外形寸法(mm)
マウント時のサイズ、
前後左右の突起物を除く		424(W)×424(H)×149(D)164(W)×424(H)×149(D)
表示5.7インチカラーLCD（濃度表示桁4桁）
配管仕様PTFE（SUSも製作可）
アナログ出力
 		3ch絶縁出力 ： 4〜20 mAまたは0〜1 V1ch絶縁出力 ： 4〜20 mAまたは0〜1 V
電流出力 ： 許容負荷抵抗750 Ω以下電流出力 ： 許容負荷抵抗750 Ω以下
電圧出力 ： 入力インピーダンス 100 kΩ以上電圧出力 ： 入力インピーダンス 100 kΩ以上
データ保存USBメモリ
質量約23 kg約11 kg

※1 NH3計の50〜100 vol%は純窒化炉専用です。
※2 流量計、切替コックおよびバルブはお客様にてご用意ください。
※3 CO2計においては、CO2濃度の変動がない測定環境下で実施してください。



型式別測定成分・レンジ表

型式

 成分

測定レンジ (vol%)
FA-5000シリーズFA-5000CO20〜0.5/1.0/2.0/5.0
   0〜0.5/1.0/2.0/5.0
   0〜0.5/1.0/2.0/5.0
 FA-5001CO20〜0.5/1.0/2.0/5.0
  CO0〜50/100
  CO20〜0.5/1.0/2.0/5.0
 FA-5100CO20〜0.5/1.0/2.0/5.0
  CO0〜50/100
  CH4
(いずれか選択)		① 0〜5/10/20/50
   ② 0〜1/2/5/10
 FA-5101CO20〜0.5/1.0/2.0/5.0
  CO0〜50/100
  NH3
(いずれか選択)		① 0〜0.2/0.5/1.0/2.0
   ② 0〜0.5/1.0/2.0/5.0
FA-5200シリーズFA-5200CO20〜0.5/1.0/2.0/5.0
 FA-5201NH3① 0〜0.2/0.5/1.0/2.0
   ② 0〜0.5/1.0/2.0/5.0
   ③ 0〜50/100※
 FA-5202CO① 0〜0.1/0.2/0.5/1.0
   ② 0〜5/10
   ③ 0〜5/10/20/50
   ④ 0〜25/50
   ⑤ 0〜10/20/50/100
 FA-5203CH4① 0〜1/2/5/10
   ② 0〜2/5/10/20
   ③ 0〜5/10/20/50

 ※ NH3計の50〜100 vol%は純窒化炉専用です。
