颗粒性能往往不只由粒径单一参数决定。想要全面表征颗粒，一般需同步考察粒径、形貌、数量、团聚程度以及杂质污染物等多项指标。颗粒图像分析技术结合成像技术与分析软件，可实现上述参数定量的检测。该方法支持多种分析模式：既可采集静态样品图像、追踪运动颗粒，也可通过在线实时监测，完成生产工艺的动态管控，深度解析颗粒群的综合特征，为材料研发与品质管控提供可靠的数据支撑。
- 颗粒图像分析的典型工作流程
- 成像方法及可测量粒径范围
- 粒径/形状参数
- 对比：静态 vs 动态
- 如何选择（快速决策指南）
颗粒图像分析技术能够根据图像获取颗粒的各项物理参数。

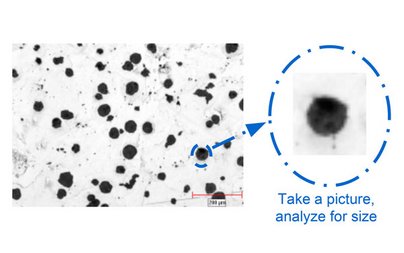

通过颗粒图像，可测定颗粒粒径与形貌。常规样品内颗粒大小、形态各不相同，借助自动解析图像，快速测算粒径与形貌指标；汇总海量颗粒测试数据，就能得到表征样品特征的粒度分布。
颗粒图像分析核心步骤
颗粒图像分析主要分为三步：采集高质量图像、识别颗粒、提取粒径与形貌参数，最终完成样品整体特性分析。

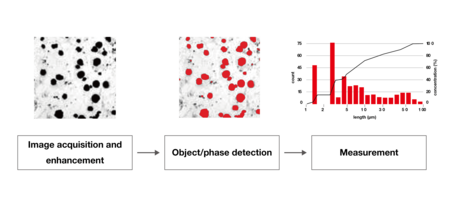

完整图像分析流程包含：图像采集和增强、颗粒检测和测量。很多人会简单将图像采集理解为普通拍照，实际上现代分析仪器都具备高质量成像的能力，例如配置明亮、均匀的照明。此处介绍的图像分析技术之间的主要区别在于图像捕获方法。
目标颗粒的识别，对于分散良好的颗粒，检测操作相对简便，同时可借助专用照明与软件算法实现团聚颗粒的分离分析。最后一步是计算各颗粒的粒度与形貌相关参数，通过汇总这些数据来得到粒度分布曲线，进而可以对的搭配颗粒群体的统计特征进行分析。
上述步骤和具体的成像方式无关，可测量的粒度取决于颗粒大小。对于极小的颗粒可通过电子显微镜进行测试，但需要进行复杂的样品制备并且设备价格较为昂贵。对于粒度超过约0.5微米的颗粒，可优选光学显微镜进行测量。
在白光下，颗粒图像分析可以进一步细分为动态图像分析、静态图像分析和在线图像分析三类，它们之间的核心的区别在于图像采集的方式上。
动态图像分析是指相机光学系统对于流动的颗粒进行动态统计分析的实验室技术；静态图像分析则是将颗粒固定在载玻片上进行静态观测的技术。与之相对，在线图像分析可直接应用于实际工艺流程，对通过管道或工艺设备（如流化床涂布机底部）观测窗口的颗粒进行实时分析。
三种检测方式各有优劣，需结合实际应用场景选型。如需仪器选型指南，欢迎联系我们。
检测到的颗粒以像素群组的形式呈现。因此，颗粒尺寸的精度由像素尺寸决定，即单个像素所代表的实际长度。相比之下，可检测的最小颗粒直径则同时取决于像素尺寸和光学系统。例如，若采用分辨率为 5 µm、像素尺寸为 100 nm 的光学系统捕获颗粒图像，则颗粒尺寸的测量精度约为 100 nm，而可检测的最小颗粒直径约为 5 µm。
1. 各方法的关键特性
对比项 | 静态图像分析 | 动态图像分析 |
|---|---|---|
| 样品状态 | 静态 分散且固定 | 动态 在空气或液体中 |
| 测量速度/通量 | 速度慢 在有限的视野内分析颗粒；需要时间才能达到统计可靠性 | 速度快 可在短时间内测量数万至数百万个颗粒 |
| 样品制备 | 耗时 颗粒必须均匀分散在表面上且不得重叠。检测结果高度依赖于操作人员的技能水平 | 相对简单 采用干法（空气）或湿法（溶剂）进行分散。系统自动控制流动与分散过程，最大限度降低对操作人员技能的要求 |
| 图像质量/分辨率 | 极高 允许精确对焦，非常适合评估微小表面结构和精确形状 | 高至中等 需要较短的曝光时间以防止运动模糊。图像质量可能略低于静态分析 |
| 与化学/元素分析集成 | 简单 支持通过混合系统或跨平台追踪对同一颗粒进行多模态分析 | 困难 在技术上难以获取单个快速运动颗粒的化学信号 |
2. 主要优势与典型应用
对比项 | 静态图像分析 | 动态图像分析 |
|---|---|---|
| 主要优势 |
|
|
| 主要应用 |
|
|
所需颗粒数量取决于粒径分布的宽度以及所需的置信水平。对于粒径分布均匀且狭窄的粉末，少量数据便足够。然而，对于分布较宽的材料，要获得可靠数据，则需获取大量颗粒的信息。具体数值在 ISO 13322 标准中有所规定。根据经验法则，动态图像分析能快速达到统计可靠性，因为它可在短时间内测量数万至数百万个颗粒；而静态图像分析由于视野有限，可能需要更长时间。
静态图像分析最适合需要极高分辨率形状数据，并希望在同一静态颗粒上结合形态学与化学/元素分析的情况。动态图像分析则适用于快速、高统计量的测量。
制备方法取决于分析方式：静态图像分析通常耗时较长，因为颗粒必须均匀分散且无重叠；而动态图像分析常采用干/湿分散单元，通过自动化流动/分散系统实现。
颗粒形状参数（如长径比、圆形度和球形度）显著影响材料的物理特性和性能表现。例如，即使粉末具有相同的粒径，圆形度较高的粉末通常表现出更高的流动性。图像分析技术能够精确测量这些参数，为质量控制和工艺优化提供支持。
常见的参数包括等效圆直径、最大费雷特直径、长宽比和圆度。这些参数用于物理表征和工艺控制。常见的参数包括等效圆直径、最大费雷特直径、长宽比和圆度。这些参数用于物理表征和工艺控制。
图像分析直接测量单个颗粒的尺寸和形状，而激光衍射法则基于光散射估算颗粒的粒径分布。两种方法各有优势，具体取决于应用场景。在进行比较时，需重点关注粒径基准（是基于数量还是体积）。
