固定フィッティング

浸漬型・流通型・インライン型など、多彩なラインアップ
形状・材質・取合など、あらゆるニーズにお応えいたします。

リトラクタブルフィッティング

プロセス稼働中に電極交換などメンテナンス可
計装エアによる自動タイプのほか、廉価な手動タイプもラインアップ。サイクロン洗浄方式やOリング保護機能などにより、メンテナンス性能を大幅に向上。固形物を含有するような困難なサンプルには、セラミック製チャンバーにて対応。

浸漬型

型式	仕様	特長
ARD 50	材質：PP-H , PVDF 温度・圧力　　：(PP-H) 30℃(3bar)/90℃(0.5bar) 　　：(PVDF) 30℃(6bar)/120℃(0.5bar) 長さ：250〜2500mm	浸漬型 PG13.5・G3/4"センサー装着可
ARD 75	材質：PP-H , PVDF 温度・圧力　　：(PP-H) 30℃(3bar)/90℃(0.5bar) 　　：(PVDF) 30℃(6bar)/120℃(0.5bar) 長さ：250〜2500mm	浸漬型 PG13.5・G3/4"センサー装着可最大3本のセンサー(PG13.5タイプ)が装着可
ARD230	材質：SUS316Ti 温度・圧力：135℃(6bar) 長さ：250〜2000mm	浸漬型 PG13.5センサー装着可
ARD220	材質：SUS316Ti 温度・圧力：135℃(6bar) 長さ：250〜2000mm	浸漬型 PG13.5・G3/4"・G1"センサー装着可最大3本のセンサー(PG13.5タイプ)が装着可

流通型

型式	仕様	特長
ARF101	材質：PVC 温度：〜60°C 圧力：1bar（60°C）〜4bar（45°C）取合：DN50 （d=63mm）	流通型 PG13.5センサー装着可
ARF105	材質：PP-H 温度：0〜90°C 圧力：0.5bar（30°C）	流通型 SE560専用
ARF200/202	材質：SUS316Ti、ハステロイ温度：-20〜160°C 圧力：〜25bar 取合：フェルールレス、G1/4"	流通型 PG13.5・G1"・G1 1/4"センサー装着可
ARF201	材質：PP-H 温度：0〜90°C 圧力：〜4bar（90°C）/6bar（50°C）取合：G1/4"	流通型 PG13.5・G1"センサー装着可
ARF220	材質：PP-H 温度：0〜90°C 圧力：0〜6bar 取合：G1/4"	流通型 G1/2"センサー装着可
ARF215	材質：PP-H、PVDF 温度（PP-H）：0〜90°C 　　（PVDF）：-20〜120°C 圧力（PP-H）：〜1.5bar（90°C）/6bar（40°C）　　（PVDF）：〜3bar（120°C）/6bar（100°C）	流通型 PG13.5・G3/4"・G1"センサー装着可最大3本のセンサー（PG13.5タイプ）が装着可
ARF210	材質：SUS316Ti 温度：-35〜135°C 圧力：10bar	流通型 PG13.5・G3/4"・G1"センサー装着可最大3本のセンサー（PG13.5タイプ）が装着可
ARF240	材質：SUS316Ti 温度：-35〜135°C 圧力：10bar 取合：フランジ DN50	流通型 PG13.5・G3/4"・G1"センサー装着可最大3本のセンサー（PG13.5タイプ）が装着可

インライン型

型式

仕様

特長

ARI106

材質：PP-H、PEEK、PVDF、SUS316L、
チタン、ハステロイ
温度：-20〜140°C
圧力：-1〜10bar
取合：G1 1/4"

インライン型
PG13.5センサー装着可

リトラクタブル

型式	仕様	特長
WA130	材質：PP、PEEK、PVDF、SUS316Ti、チタン、ハステロイ取合：フランジ、ヘルール、デイリーパイプ、ねじ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可

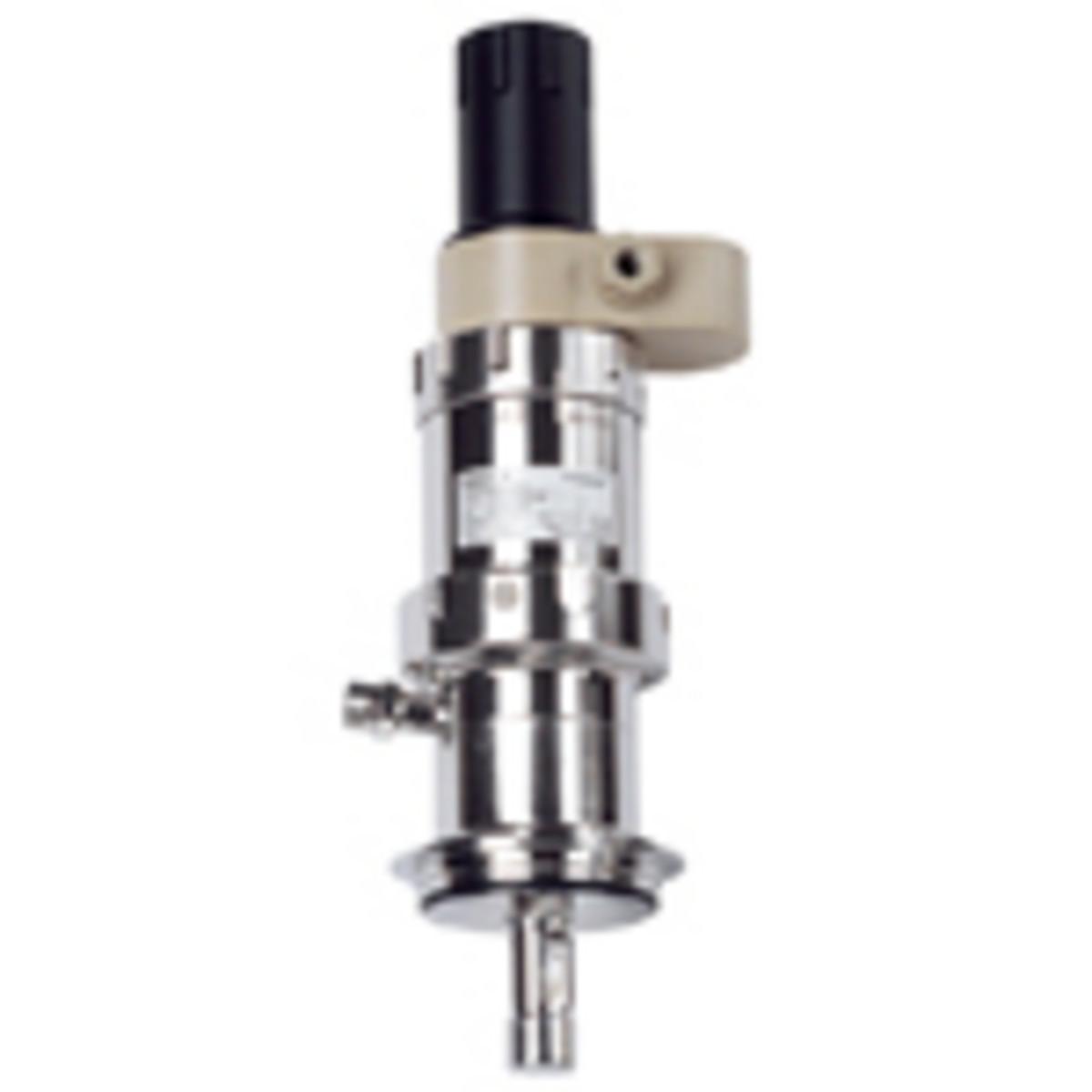

WA130H	材質：SUS316L 取合：ヘルール、バリベント、デイリーパイプ、ねじ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可 CIP/SIP可
WA131	材質：PP、PEEK、PVDF、SUS316Ti、チタン、ハステロイ取合：フランジ、ヘルール、デイリーパイプ、ねじ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可
WA131H	材質：SUS316L 取合：ヘルール、バリベント、デイリーパイプ、バイオコントロール、ねじ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 CIP/SIP可
WA131M	材質：PP、PEEK、PVDF、SUS316Ti、チタン、ハステロイ取合：フランジ、デイリーパイプ、ねじ	着脱型（手動） 225mm（PG13.5）センサー装着可
WA131MH	材質：SUS316L 取合：ヘルール、バリベント、デイリーパイプ、バイオコントロール、ねじ	着脱型（手動） 225mm（PG13.5）センサー装着可 CIP/SIP可
WA132	材質：PTFE 取合：フランジ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可
WA133	材質：PTFE 取合：フランジ	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可
WA133M	材質：PTFE 取合：フランジ	着脱型（手動） 225mm（PG13.5）センサー装着可
WA125	測定：0.01〜1000µS/cm 温度：-30〜120°C 圧力：〜10bar コネクタ：M12 取合：フランジ挿入長：210mm	着脱型（手動）導電率センサー付
WA150	材質：PEEK、PVDF 温度：5〜120°C（滅菌時 130〜140°C）圧力：〜6bar（120°C）取合：フランジ、デイリーパイプ挿入長：135mm	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可 Ceramat搭載
WA153	材質：SUS316L、チタン、ハステロイ温度：5〜120°C（滅菌時 130〜140°C）圧力：〜6bar（120°C）取合：ヘルール、フランジ、バリベント、デイリーパイプ挿入長：135mm	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可 Ceramat搭載
WA154	温度：〜140°C 圧力：〜10bar（140°C）取合：ヘルール、フランジ、バリベント、デイリーパイプ挿入長：300mm	着脱型（空気圧駆動） 425mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可 Ceramat搭載
WA160	温度：5〜90/120°C 圧力：〜6bar 取合：フランジ、デイリーパイプ挿入長：600〜2000mm	着脱型（空気圧駆動） 225mm（PG13.5）センサー装着可 Uniclean900/Unical9000との組み合わせ可 Ceramat搭載

ソフトウェア

型式	特長
MemoSuite	Memosens対応（MemoLink別売）ベーシック（校正）・アドバンス（校正・診断・データベース）の2バージョン GMP・FDA CFR 21 Part 11 対応（アドバンス）

アクセサリー

ケーブル	Memosensケーブル（防爆・非防爆） VP6ケーブル AS9ケーブル SE604専用ケーブル SE670/680専用ケーブル SE740専用ケーブル	3～20m 3～20m 5m 1.5～30m 5～20m 5～10m （延長可）
pH/ORP標準液・内部液	CaliMat pH標準液セット ORP標準液 SE557/560用内部液	pH4/7/9 各250mL +220mV 250mL 250mL
導電率計標準液	1.3/15/147/1413μS/cm、12.88mS/cm	各250～500mL
溶存酸素計内部液・交換膜	SE715用メンテナンスキット SE706/707用メンテナンスキット	内部液・交換膜内部液・交換膜・Oリング
