pH/ORP電極

pH電極

型式仕様特長
ドーム形pH電極
6108-50B〔一体型複合〕

【液絡部】マルチジルコニアセラミック
【温度範囲】−10〜100℃
【圧力範囲】0〜0.6MPa
【温度補償】1kΩ
【ケーブル長】5m(標準)
洗浄性の良いドーム形状でタフ化を実現。
液絡部にダブルセラミックを採用し汚れに強く、高温、高圧、プロセスに対応し、耐酸性も良好です。また、ジェット、ブラシ、超音波洗浄器との組合せが可能です。
固定スリーブ形pH電極
6109-50B〔一体型複合〕

【液絡部】固定スリーブ
【温度範囲】−10〜80℃
【圧力範囲】0〜0.03MPa(内部液加圧にて)
【温度補償】1kΩ
【ケーブル長】5m(標準)
新応答膜採用により、従来タフ型の性能をさらに向上しました。また、液絡部は取り扱い易い固定スリーブ形です。
汎用pH電極
6110-50B[一体型複合]

【測定範囲】pH 0〜14
【温度】-10〜60℃
【圧力】0〜0.03MPa(内部液加圧にて)
【液絡部】多孔性セラミック
【接液材質】ガラス、セラミック、フッ素ゴム
銀イオントラップで長期安定測定を実現
白金1000Ωの高精度温度補償素子
耐フッ酸用pH電極
6151-50B〔一体形複合〕

【液絡部】マルチアルミナセラミック
【温度範囲】−10〜60℃
【圧力範囲】0〜0.2MPa
【温度補償】1kΩ
【ケーブル長】5m(標準)
耐フッ酸用の新開発応答膜を採用し、耐薬品性の良いPSU(ポリサルフォン)ボディで、1000ppmフッ酸、25℃、pH3〜4にて寿命は1ケ月(目安)です。さらに、汚れに強いダブルセラミック液絡の採用で、油分のコーティング影響を低減します。
耐高アルカリ用pH電極
6152-50B〔一体形複合〕

【液絡部】マルチジルコニアセラミック
【温度範囲】−10〜60℃
【圧力範囲】0〜0.2MPa
【温度補償】1kΩ
【ケーブル長】5m(標準)
耐アルカリ用の新開発応答膜を採用し、耐薬品性の良いPSU(ポリサルフォン)ボディで、0.1N苛性ソーダ、60℃にて寿命3ケ月(目安)です。さらに、汚れに強いダブルセラミック液絡の採用で、アルカリ誤差を低減します。
無補充型pH電極
6155シリーズ〔ケーブルタイプ/コネクタタイプ〕

【液絡部】ジルコニアセラミックポリエチレン
【温度範囲】–10~100 ℃ *¹
【圧力範囲】0~0.7 Mpa
【温度補償】1 kΩ
【ケーブル長】6 m(標準)*²
内部液を補充する必要がないため、メンテナンス時間、頻度を削減できます。また、最小10 uS/cmまでの低電気伝導率サンプルに対応します。さらに、高温、高圧に優れた耐性を持ちます。ケーブルタイプとコネクタタイプをラインアップ。※コネクタタイプには専用ケーブルC-50B-VP1が別途必要です。
無補充式セルフクリーニング電極
6122シリーズ〔浸漬形・流通形・落し込み形・投げ込み形/直挿形〕

※外寸は浸漬形・流通形・落し込み形・投げ込み形と直挿形で異なります。詳細はお問合せください。
【液絡部】オープンジャンクション (φ0.6)
【温度範囲】0 ~40 ℃
【圧力範囲】0~0.1 Mpa
【温度補償】1 kΩ
【ケーブル長】5 m(標準)
pH応答ガラス膜を多孔質TiO2でコーティングしています。電極内側から発するUV光がTiO2を照射することによりTiO2が活性化され、電極外部に付着した有機物を分解することで防汚効果(自浄効果)が生まれます。
耐フッ酸用pH電極
6171-50B〔チップ交換式複合〕

【液絡部】アルミナセラミック
【温度範囲】−10〜60℃
【圧力範囲】0〜0.03MPa
【温度補償】1kΩ
【ケーブル長】5m(標準
耐フッ酸用の新開発応答膜を採用し、耐薬品性の良いPSU(ポリサルフォン)ボディで、1000ppmフッ酸、25℃、pH3〜4にて寿命は1ケ月(目安)です。さらに、ガラスチップ、液絡チップ交換式によりメンテナンス性が向上し、ランニングコストが低減しました。
耐高アルカリ用pH電極
6172-50B〔チップ交換式複合〕
【液絡部】ジルコニアセラミック
【温度範囲】−10〜60℃
【圧力範囲】0〜0.03MPa
【温度補償】1kΩ
【ケーブル長】5m(標準)
耐アルカリ用の新開発応答膜を採用し、耐薬品性の良いPSU(ポリサルフォン)ボディで、0.1N苛性ソーダ、60℃にて寿命3ケ月(目安)です。さらに、ガラスチップ、液絡チップ交換式によりメンテナンス性が向上し、ランニングコストが低減しました。
汎用pH電極
6174-50B〔チップ交換式複合〕
【液絡部】ジルコニアセラミック
【温度範囲】−10〜100℃
【圧力範囲】0〜0.03MPa
【温度補償】1kΩ
【ケーブル長】5m(標準)
pH・比較・温度補償電極を一体化。ボディ部は、フッ素樹脂に匹敵する耐熱耐薬品性を有するPPS(ポリフェニレンサルファイド樹脂)で構成され、破損などの心配がありません。また、pHチップおよび液絡チップは、交換が簡単なカートリッジ式で、メンテナンス性に優れています。
純水ELセンサ HP-8専用
EL-6121-60B
【液絡部】多孔性プラスチック
【温度範囲】0〜50℃
【圧力範囲】出口大気解放
【温度補償】なし
【ケーブル長】6m(標準)
純水用pH計 HP-8専用pHセンサです。ボディにはPPS樹脂を使用し、高い耐久性を実現しています。また、pHチップはコネクタ方式でワンタッチ交換ができます。

ORP電極

型式仕様特長
ORP白金電極
6805-50B

【液絡部】固定スリーブ
【温度範囲】0〜80℃
【圧力範囲】0~0.03MPa
【温度補償】なし
【ケーブル長】5m(標準)
環境負荷に配慮された鉛フリーガラスを用いたORPセンサです。平板白金極を採用し洗浄性が向上しております。ジェット・ブラシ・超音波など各種洗浄器との組み合わせが可能です。比較電極はイオントラップを採用し、銀イオンによる詰まりを起こりにくくしました。
ORP白金電極+金メッキ電極
6815-50B

【液絡部】固定スリーブ
【温度範囲】0〜80℃
【圧力範囲】0~0.03MPa
【温度補償】なし
【ケーブル長】5m(標準)
6805の白金極に金メッキを施しました。白金極ではORP値が安定しないサンプルで有効な場合があります。
プラスチックボディORPセンサ
6870-60B〔チップ交換式〕
【液絡部】ジルコニアセラミック
【温度範囲】–10~105 ℃ *¹
【圧力範囲】0~0.03 MPa
【温度補償】6.8 kΩ
【ケーブル長】6 m(標準)*²
ORPチップおよび液絡チップは交換が簡単なカートリッジ式であるため、メンテナンス性が良好です。ボディ部は耐熱、耐薬品性に優れたPPS(ポリフェニレンサルファイド)を使用しており、破損しにくいです。また、液アースを搭載しノイズに強くなっています。
無補充型ORP電極
6855シリーズ〔ケーブルタイプ/コネクタタイプ〕

【液絡部】ジルコニアセラミックポリエチレン
【温度範囲】–10~100 ℃ *¹
【圧力範囲】0~0.7 MPa
【温度補償】なし
【ケーブル長】5 m(標準)*²
内部液を補充する必要がないため、メンテナンス時間、頻度を削減できます。また、最少10 uS/cmまでの低電気伝導率サンプルに対応します。さらに、高温、高圧に優れた耐性を持ちます。ケーブルタイプとコネクタタイプをラインアップ。※コネクタタイプには専用ケーブルC-50B-VP1が必要です。

*1 実際の使用温度・圧力範囲は、組み合わせるホルダ・洗浄器の仕様も確認ください。 *2 その他のケーブル長に関しては、別途お問合せください。ケーブル長の変更は受注生産にて承ります。


電極選択に関するご注意

下記のいずれかのサンプルは、測定が困難です。ご使用を検討されている場合は、当社・営業へご相談ください。
●王水、クロム酸、次亜塩素酸、過塩素酸など強酸化性溶液のとき
●腐食性ガス(アンモニア、塩素、硫化水素)を含むとき
また、K-8、K-10、α-900シリーズ、CP-200/250/300などの旧変換器をお使いの場合も当社・営業へご相談ください。

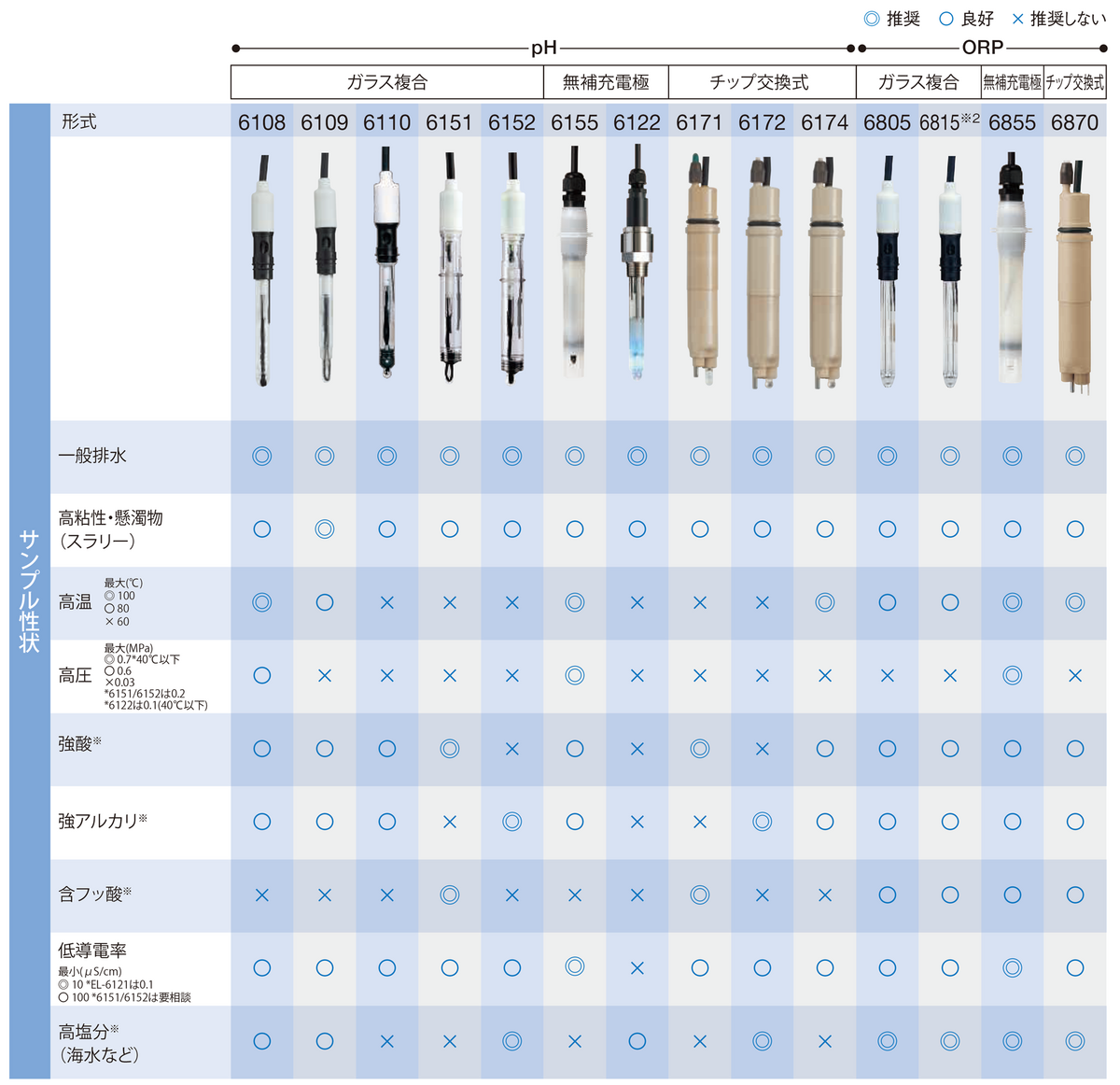

■電極の選定

※ ◎〇×は目安です。サンプル条件により異なりますので、詳しくは弊社営業所並びに代理店まで問い合わせください。
