工業用水質計専用
超音波洗浄器

水質センサのメンテナンス負荷を
大幅に低減！

特長

バースト発振方式/ スイープ機能

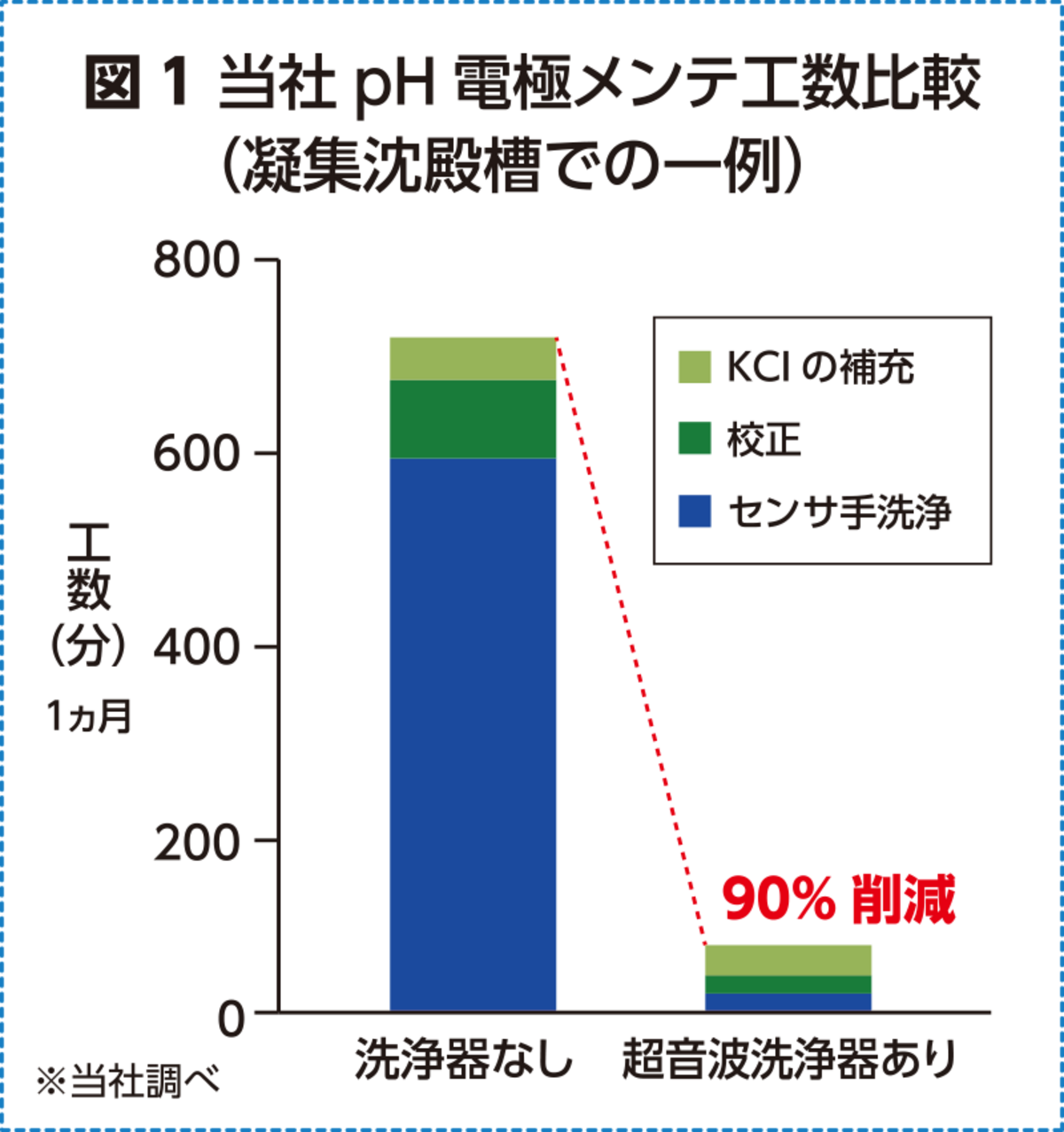

  • 高い洗浄効果でメンテナンス負荷を約90% 削減 ※図1参照
  • センサーへのダメージを軽減（長寿命化） ※図2参照
  • 発振周波数をスイープすることで洗浄ムラを防止し、より広範囲の洗浄を実現 ※図2参照



超音波洗浄の利点

  • 電源供給のみで水・エア源は不要
  • 測定値に影響を与えずに連続洗浄が可能



超音波洗浄器対応計器

  • pH/ORP/ 光学式DO/MLSS/NH4-N/F-
    ※詳細はお問い合わせください。

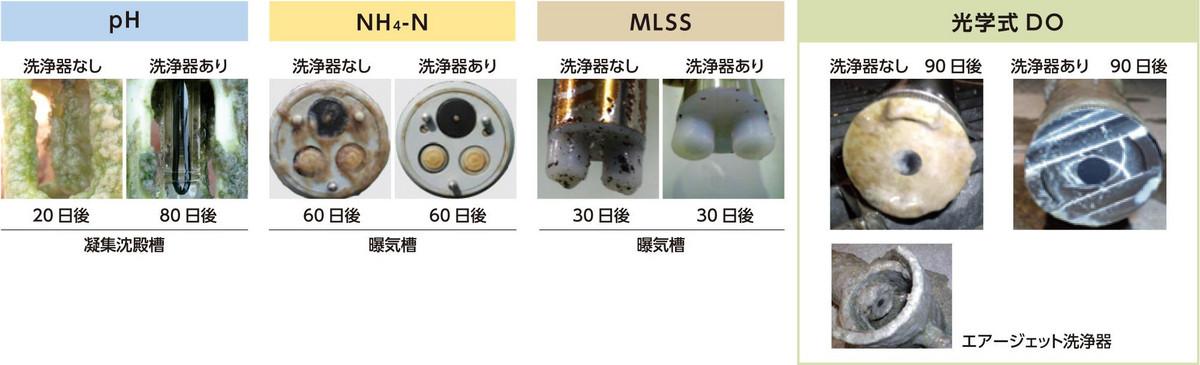

洗浄効果

【実験動画】

【フィールド事例】

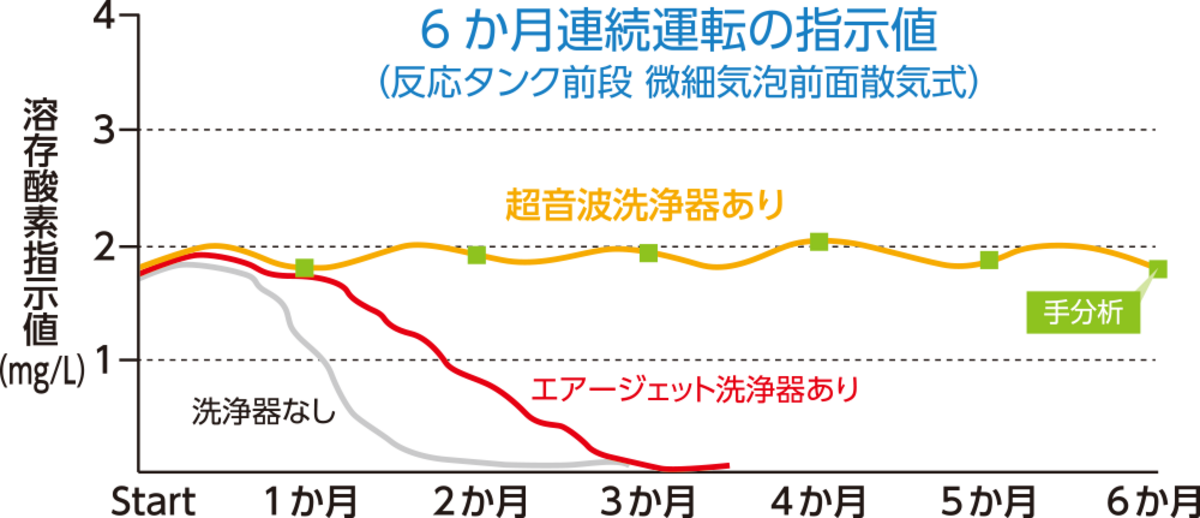

光学式溶存酸素計 フィールドデータ（６か月間）

超音波洗浄器により6か月メンテナンスフリーでも汚れによる影響は見られないことを確認。
エアージェット洗浄器、洗浄器なしは汚れ付着影響により指示ドリフト、低下を確認。

洗浄対応表

汚れの種類超音波（旧型）超音波（新型）
スライム食品、紙、パルプ△△
微生物藻類、バクテリア（活性汚泥）、のろ○◎
油性タール、重油××
軽油○◎
脂肪酸、アミン××
懸濁物土砂○◎
金属粉末△△
粘土、石灰質△△
スケール凝集沈殿物　中和処理装置（CaCO3など）△△

仕様書

製品名超音波発振器一体型超音波発振器別設置型
浸漬形
(差し込み式)		浸漬形
(落とし込み式)		流通形浸漬形
(差し込み式)		浸漬形
(落とし込み式)		流通形
測定項目
対応形式		pHUCH-101/
UCH-201		ーUCF-301UCH-111/
UCH-211		UH-111AUCF-311
ORPUCH-101/
UCH-201		ーUCF-301UCH-111/
UCH-211		UH-111AUCF-311
F-
(フッ化物イオン)		UCH-101ーUCF-301UCH-111ーUCF-311
MLSSUDH-101ーーUDH-111UH-111Aー
LDO
(光学式溶存酸素)		UDH-151ーーUDH-161UH-15ー
NH4-N
(アンモニア態窒素)		ーーーーUH-16Aー
電源電圧AC100～240V　50/60Hz
消費電力10VA
洗浄方式超音波連続照射式
制御方式発振時間制御によるバースト方式
発振周波数pH/ORP/F-は約70kHz LDO/MLSS/NH4-N用は約68～72kHz スイープ
周囲温度-5～50℃：UCH-101・UCH-111・流通形
5～50℃：UDH-101・UDH-111
0～50℃：UDH-151・UDH-161
周囲湿度相対湿度5～90%（結露なきこと）
測定液温度-5～50℃（凍結なきこと）：UH-15・UDH-151・UDH161・UH-16A
-5～80℃（凍結なきこと）：流通形・UCH-101・UCH-111
0～50℃(凍結なきこと）：UH-111A
測定液流速浸漬形（差し込み式の場合）2m/sec以下
測定液圧力流通形 -5～40℃：0.30MPA
　　　　　　60℃：0.22MPa
　　　　　　80℃：0.15MPa
浸漬形: 大気圧（F-は流通形含め全て大気圧となります）
液絡部材質SUS316  PP  FKM（検出器及びセンサは含みません）
発振器ケース保護等級：IP54(IEC60529, JIS C0920)(カテゴリ-2）
特記事項上記使用測定液条件は、超音波洗浄器のみのものとなります。 組み合わせ電極、センサ及びホルダにより使用温度範囲・圧力・流速条件等が異なりますので、各製品の仕様温度・圧力条件ご確認ください。 また、本製品に検出器及びセンサは含まれません。発振器別設置型には、超音波発振器及び専用ケーブルが付属します。
