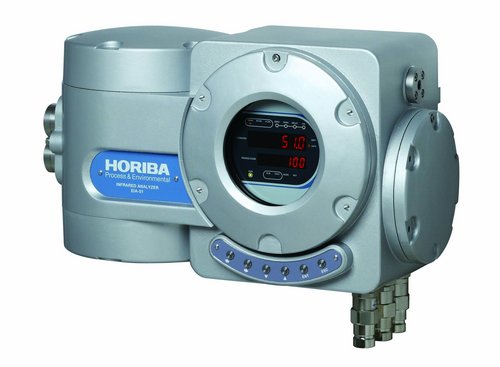

EIA-51d/p

防爆形プロセス用赤外線ガス分析計

防爆形プロセス用赤外線ガス分析計EIA-51d/pは、試料ガス中の測定対象となるガスの濃度変化を、非分散形赤外線吸収方式(NDIR)により連続測定する分析計です。型式検定に合格しており、安定性に優れた測定が可能です。



事業セグメント: 環境・プロセス
  • 水素防爆対応
    従来機種(31シリーズ)の信頼性と安定性を継承し、「IIB+H2」に対応する等級へグレードアップしました。

  • 自己診断機能・管理機能の搭載
    より安定したガス分析を実現するために、新たな機能として、異常を知らせる自己診断機能と、管理機能を付加しました。
    校正係数の履歴や、自動校正機能(オプション)など、日常の管理業務を安全・確実にサポートします。

  • 視認性の向上
    機器状態がひと目でわかる、視認性の高いデザインです。稼動状態(測定中・警報表示など)も常にLEDで明示され、状況確認が簡単です。

  • 従来機種(31シリーズ)との互換性を確保
    従来シリーズのリプレースニーズを支えるために、取付穴位置や本体サイズなど、物理的な互換性に配慮しています。

  • 干渉影響を大幅に低減
    試料ガス中に干渉ガスが共存する場合でも、干渉補正形検出器を測定用検出器と同一光学系に並べて配置することで、干渉影響や外乱影響などを軽減し、高精度な測定が可能です。
形式EIA-51dEIA-51p
防爆構造耐圧防爆構造
ExdⅡB+H2T4
内圧防爆構造
ExpxⅡT4X
測定原理非分散形赤外線吸収方式
測定成分CO、CO2、CH4など
測定レンジ最小レンジ0〜0.11 vol%(成分による)
最大レンジ0〜100 vol%(成分による)
オプションレンジ100-90~50 vol%(成分による)
性能繰返し性標準レンジゼロ:フルスケールの±0.5%
スパン:フルスケールの±0.5%
オプションレンジゼロ:フルスケールの±0.5%
スパン:フルスケールの±0.5%
直線性
(指示誤差)
フルスケールの±1.0%
ドリフト※2ゼロ:フルスケールの±2.0%/ 週
スパン:フルスケールの±2.0%/ 週
応答時間分析計入口より90%応答 20 秒以内
試料ガス 組成耐圧防爆構造・酸素濃度 21% 以下、ダスト 無し、ミスト 無し
・電気機器のグループⅡB、温度等級T4 に対応するガス・蒸気- 空気混合物、 及び水素- 空気混合物と同等以下の危険性であること。
内圧防爆構造・酸素濃度 21% 以下、ダスト 無し、ミスト 無し
・温度等級T4 の機器に対応する、ガス・蒸気- 空気混合物と同等以下の発火温度であること。
圧力1.98 kPa 以上
流量500 mL/min
温度周囲温度
排出点大気放出
接ガス部材質SUS304、SUS316、FKM、CaF2、Au など
外形寸法540(W)×395(D)×456(H) mm(取付板含む)
540(W)×395(D)×666(H) mm(取付板含む)
質量約50 kg
表示LED デジタル濃度表示、状態表示
校正方式標準:手動校正  オプション:自動校正
アナログ出力※3出力内容濃度出力 1 ch
出力仕様絶縁出力 DC 4〜20 mA( DC 0〜16 mA/0〜20 mA、DC 0〜1 V/0〜5 V/1〜5 V/0〜10 V はオプション仕様)
負荷抵抗 750 Ω以下
アナログ値警報出力電流/ 電圧のスパン幅の-10% から+110% の範囲で任意設定可能
接点出力(オプション)※3  出力内容分析計警報/ 分析計注意/ 校正・保守中/ 測定レンジ
出力仕様DC30 V/0.1 A(抵抗負荷)、ドライ接点、COM共通、動作時接点閉
接点入力 (オプション)※3 入力内容測定レンジ切換/ 自動校正シーケンス開始
入力仕様開放時電圧:DC24 V
短絡時電流:約10 mA
閉接点入力時に動作
測定レンジ切換:ステータス入力
自動校正シーケンス開始:パルス入力(0.5〜1 秒)
通信(オプション)※3インターフェースRS-485
プロトコルModbus®RTU※5
通信速度19200/9600/4800/2400/1200 bps から選択
設置環境設置場所屋内設置
周囲温度-5~40℃ (直射日光、輻射熱のないこと)
相対湿度90% 以下
振動ポンプやファン付近など振動が大きなところは避けて設置して下さい(100 Hz、0.3 m/s2 以下)
粉塵環境基準以下
ユーティリティー電源電圧定格 AC100~120 V±10%、またはAC200~240 V±10%(但し最大AC250 V)
電源周波数定格 50/60 Hz 共通 ±5%
消費電力電源投入時190 VA、定常時約80~140 VA
(電源電圧により異なります)
内圧防爆用保護ガス※4

組成:窒素
圧力:196~690 kPa
流量:掃気時 10 L/min, 運転時 0.5 L/min
露点:-30°C飽和以下

※1 その他の測定成分ついてはご相談ください。
※2 大気圧が一定で、周囲温度変化が±5℃のこと。
※3 シールドケーブルが必要です。
※4 内圧防爆構造の時に必要となります。
※5 ModbusはSchneider Automation Inc. の登録商標です。

外形寸法図・他(単位:mm)
