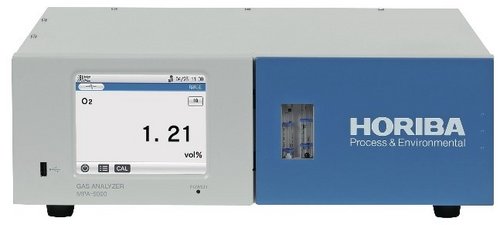

MPA-5000仕様
型式 | MPA-5000 |
---|
測定成分 | O2 |
---|
測定原理 | 磁気力方式(圧力検出形) |
---|
測定範囲 | N2キャリアガス*1 | 最小レンジ: 0-5 vol% 最大レンジ: 0-100 vol% レンジ比*2: 1:10 最大レンジ数: 4 |
---|
大気キャリアガス (オプション) | 最小レンジ: 0-10 vol% 最大レンジ: 0-100 vol% レンジ比*2: 1:10 最大レンジ数: 4 |
---|
繰返し性 | 標準: フルスケールの±0.5% オプション: フルスケールの±1.0% |
---|
直線性(指示誤差) | フルスケールの±1.0% |
---|
ドリフト (周囲温度変化 ±5°C以内のこと) | ゼロ・スパン 共通 | <N2キャリアガス> 標準: フルスケールの±2.0%/週 オプション: フルスケールの±2.0%/日 <大気キャリアガス> フルスケールの±2.0%/日 |
---|
応答時間 | 分析計入口から (単成分計の場合) | 90%応答30秒以下 (流量0.5 L/minのとき) |
---|
暖機時間 | 約60分 (周囲温度によって変わることがあります) |
---|
流量 | 0.5 L/min |
---|
通信 | EthernetTM (Modbus®TCP) |
---|
データ保存 | USBメモリ |
---|
サンプルガス条件 | 温度 | 周囲温度±5°C |
---|
水分量 | 5°C飽和以下 |
圧力 | +490 Pa以下 |
ダスト | なし |
その他 | 腐食性ガス、可燃性ガス、爆発性ガスを含まないこと |
環境条件 | 温度 | 0 - 40°C(輻射熱、直射日光のないこと) |
---|
相対湿度 | 90% 以内(結露なきこと) |
高度 | 最大 2000 m |
取合仕様 | サンプル入口: Rc 1/8 (ø6/ø4 mm PTFE管継手) 排気口: ø6/ø4 mm PTFE管継手 オペレーションガス入口: ø6/ø4 mm ナイロン管継手 ゼロガス出口: ø6/ø4 mm PTFE管継手 バイパス出口: ø6/ø4 mm PTFE管継手 |
---|
電源 | 100 - 240 V AC (± 10%、最大電圧 250 V AC) |
---|
周波数 | 50/60 Hz (±1.0%) |
---|
消費電力 | 100 VA |
---|
表示 | 5.7 インチ タッチパネル |
---|
形状 | 19 インチパネルマウント |
---|
アナログ出力 | オプション | 1 ch 絶縁出力 0-16 mA /4 - 20 mA / 0-20 mAまたは0-1 V 電流出力 : 許容負荷抵抗 750 Ω 以下 電圧出力 :入力インピーダンス 100 k Ω 以上 |
---|
接点出力 | オプション | 最大 16 ch 絶縁出力 最大電圧 DC 30 V、最大電流 1 A 最小電圧 DC 0.1 V、最小電流 0.1 mA |
---|
接点入力 | オプション | 最大 16 ch 絶縁入力 開放電圧 24 V 短絡電流 10 mA 最大負荷抵抗 50 Ω 以下 最小パルス幅: 0.5 秒 |
---|
外形寸法 | 430 mm (W) x 380 mm (D) x 132 mm (H) |
---|
質量 | 約 13 kg |
---|
*1 オプションレンジ0-1vol%(測定レンジ0-5vol%未満)の対応可能です。
*2 測定成分とその測定範囲によりレンジ構成が不可の場合があります。(弊社へお問い合わせください)
・ Ethernetは富士ゼロックス株式会社の商標です。
・ ModbusはSchneider Electric Inc.の登録商標です。
サンプリングユニット
型式 | VS-5001 |
---|
形状 | 19インチパネルマウント |
サンプリング方式 | 5°Cドライサンプリング |
接ガス部材質 | SUS, PP, PVC, PVDF, PTFE, FKM, CR, ガラス |
サンプルガス採取量 | 1.5-5.0 L/min |
サンプルガス供給量 | 0.5 L/min x 2系統*1 |
電源 | 100-240 V AC (±10%、最大電圧 250V AC)、50/60 Hz (±1%) |
消費電力 | 150 VA |
外形寸法 | 430 mm (W) X 550 mm (D) X 221 mm (H) |
質量 | 約14 kg |
取合仕様 | サンプル入口: ø8/ø6 mm PTFE管継手 サンプル出口: ø6/ø4 mm PTFE管継手 エアー出口: ø6/ø4 mm PTFE管継手 MPA入口: ø6/ø4 mm PTFE管継手 レギュレータ: ø6/ø4 mm PTFE管継手 校正ガス入口: Rc 1/8 (ø6/ø4 mm PTFE管継手) バイパス出口/排気口/ドレン出口: ø8 mm ホースエンド |
サンプルガス条件 | 温度 : 周囲温度 ダスト : 0.1 mg/m3 以下 水分 : 60°C飽和以下(ドレンポット使用時) 圧力 : ±980 Pa SO3 : 50 ppm 以下 NO2 : 6 ppm 以下 *2 その他腐食性ガス、可燃性ガス、爆発性ガスを含まないこと |
設置条件 | 温度 0-40°C 湿度 90%(結露なきこと) 高度 最大2000 m |
*1 2系統を使用の場合、温度条件は0-35°Cです。
*2 NO₂濃度が6 ppmを超える場合のNOx測定には特殊対応が必要です。(弊社へお問い合わせください)
