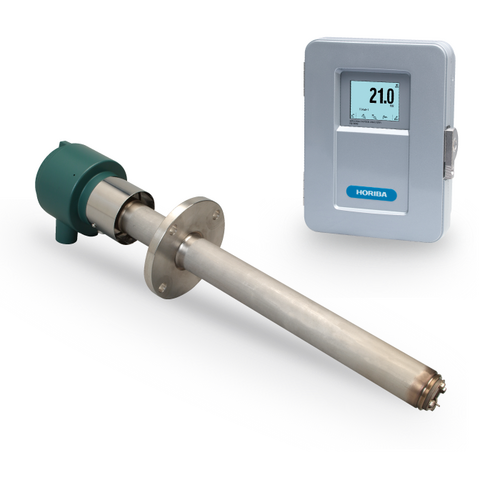

NZ-3000

ジルコニア酸素計(酸素濃度計)

ジルコニア酸素計NZ-3000は、電力用ボイラをはじめ、パッケージボイラ、工業炉および各種燃焼装置の煙道内にプローブを挿入し、酸素濃度を測定します。
ジルコニア式の酸素濃度計は他の測定方式に比べて「サンプリング装置不要」「応答が速い」「指示が安定している」というメリットがあり、燃焼管理に最適です。



事業セグメント: 環境・プロセス
製造会社: HORIBA, Ltd.

販売対象地域:
日本
詳細.

  • サンプリング装置不要
    酸素濃度測定時、プローブを直接煙道内に挿入して使用するため、サンプリング装置は不要です。

  • 長寿命・長期安定
    特殊コーティングで白金を保護し、センサの劣化を防止しています。また、リードレス電極構造になっているため、断線の心配はありません。

  • 豊富な製品群
    アプリケーションに応じて、豊富な製品群から最適なタイプを選択可能です。



関連産業



測定対象燃焼排ガスおよび混合ガス中(可燃性ガスを除く)の酸素濃度
測定方式ジルコニア式
測定範囲表示:0~100 voL%O2表示
測定ガス圧力O2:-5~+250kPa
試料ガス温度一般用:0~700℃
高温用:0~1400℃
検出器挿入長一般用:0.15m、0.4m、0.7m、1.0m、1.5m、2.0m、2.5m、3.0m
高温用:1.0m、1.5m
(高温用は、プローブアダプタ長です。検出器は0.15mとなります。)
出力信号4~20mA DC
酸素濃度0-5~0-100 %O2の範囲で任意設定(1voL%単位)
またはパーシャル設定可
接点出力(4点)接点容量 30VDC 3A、250VAC
3A常時励磁、常時非励磁選択可能、上下限警報にはディレイ機能、ヒステリシス機能設定可能、1.異常、2.校正中、3.レンジ切替アンサーバック等選択指定
アラームセル異常、セル温度異常、アナログ回路異常、ディジタル回路異常、校正異常
検出器構造屋外設置形、防雨構造 NEMA4X/IP65
変換器構造屋外設置形、防雨構造 NEMA4X/IP65
周囲温度検出器:-20~+150℃ 変換器:-20~+55℃
電源AC100~240V 50/60Hz
消費電力最大300VA 通常約100VA

特性

繰返し性(設定レンジ最大値)
フルスケール(*)の±0.5%(0-5voL%O2以上、0-25voL%O2未満のレンジ)
フルスケール(*)の±1.0%(0-25voL%O2以上、0-100voL%O2未満のレンジ)
ドリフトゼロ、スパン共、O2:±2%(設定レンジ最大値)/月
応答速度90%応答 5秒以内(標準仕様の場合)

(*):フルスケールの定義は JIS B 0155 による



外形寸法図・他(単位:mm)
