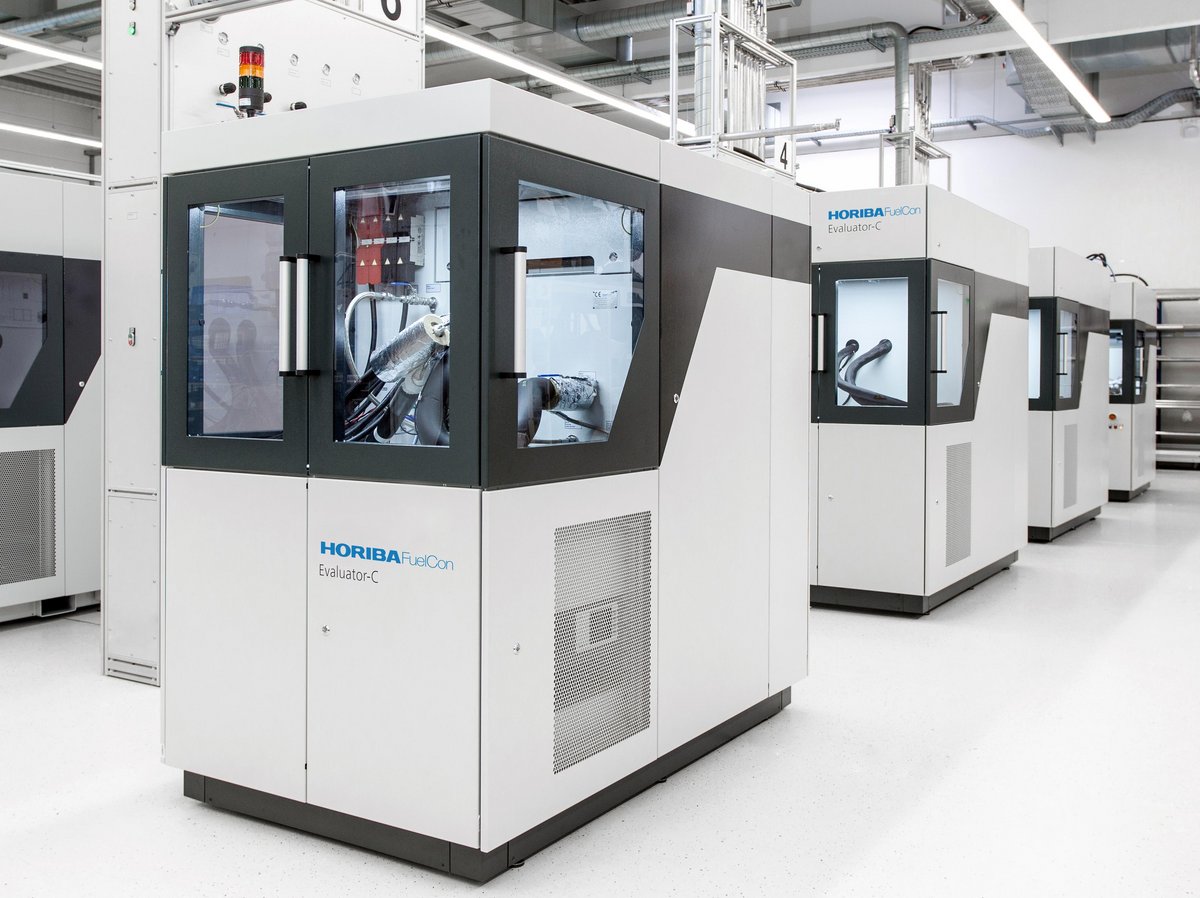

Evaluator LT 系列

PEM 燃料电池测试台

Evaluator LT 系列 PEM 燃料电池测试台设计灵活、数据可靠，适用于 PEM 燃料电池的长期研究、性能测试、系统认证及材料特性分析。

产品线涵盖 PEM 单电池、零部件、电堆和系统的测试和诊断解决方案，以及 PEM 电堆的制造设备。测试台适合各类用户和测试任务，可用于简单的负载循环测试、电气特性（如极化曲线），也可用于更高级的程序，如阻抗谱、加速应力测试、驾驶循环、耐久性测试和与环境仓和振动台结合的环境模拟。为了实现这种多样化的应用，所有测试台都配备了加湿系统、电流控制、温度和压力控制、氮气吹扫和电子负载管理。

功率范围广，维护成本低
  • 该系列测试台功率范围从 100W 到 400+ kW 不等，适合单电池、短堆、全堆或整个系统的测试
  • 测试台组件具有高可靠性，可长期运行且维护成本低

高精度温度、压力、露点控制
  • 控制测量精度高，数据可追溯
  • ​在任何运行条件下都能实现高精度的背压控制
  • 内部开发的加湿系统具有同类最佳的动态露点控制功能，即使在极具挑战性的汽车测试条件下也能获得可靠的结果

操作简便，安全可靠
  • 直观友好的用户界面，一键式操作，简化整体操作流程
  • 配备强大的 TestWork 软件，实现安全、可靠、全自动、无人值守操作
  • 配备安全 PLC，实现多等级事件和报警系统，保证测试人员安全

高度集成的系统，支持多平台联用
  • 可以支持 AI 平台以及 Python 的功能库
  • 集成电化学工作站和EIS（电化学阻抗谱），实现和测试台数据的同步，操作更为简便
  • 集成环境仓和振动台，且同步集成安全监测和数据采集功能，可实现环境模拟功能
测试台型号Evaluator C10-LTEvaluator C50-LTEvaluator C1000-LTEvaluator S5-LTEvaluator S25-LTEvaluator S100-LTEvaluator S200-LTEvaluator SX200-LT

尺寸
长度*深度*高度[m]		1.1 x 0.8 x 1.61.3 x 0.8 x 1.92.2 x 1.2 x 2.22.4 x 1.6 x 2.46.0 x 1.6 x 2.47.0 x 2.0 x 2.47.2 x 4.0 x 2.4≤ 8.0 x 2.0 x 2.4
电流≤ 100 A≤ 250 A≤ 1,000 A≤ 1,000 A≤ 1,000 A≤ 1,000 A≤ 1,000 A≤ 1,000 A
电流测量精度± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*
电压≤ 6 V≤ 6 V≤ 35 V≤ 100 V≤ 600 V≤ 600 V≤ 1,000 V≤ 1,000 V
电压测量精度± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.05 % FS + 0.08 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*± 0.03 % FS + 0.015 % 测量值*
功率≤ 100 W≤ 500 W≤ 2 kW≤ 10 kW≤ 50 kW≤ 100 kW≤ 250 kW≤ 250+ kW
阳极流量[Nl/min]≤ 2≤ 5≤ 40≤ 200≤ 800≤ 2,000≤ 4,500≤ 4,000
控制精度± 0.1 % FS ± 0.5 % 测量值*± 1 % FS (可选 : ± 0.8 % FS + 0.2 % 测量值*)
阴极流量[Nl/min]≤ 5≤ 20≤ 100≤ 600≤ 2,000≤ 4,000≤ 13,000≤ 10,000
控制精度± 0.1 % FS ± 0.5 % 测量值*± 1 % FS (可选 : ± 0.8 % FS + 0.2 % 测量值*)
操作压力阴阳极最高可达 5 bara
压力传感器测量精度 ± 0.25 % FS
气体温度 &露点最高气体温度 100 ℃（可选： 130 ℃）
最大露点温度 90 ℃
被测件条件板式换热器/空冷换热器板式换热器/空冷换热器冷却循环回路
最高温度可达 90 ℃ ，控制精度 ± 1 ℃ ，最大压力可达 5 bara , 测量精度 ± 0.25 % FS

* 参数如有变化，恕不另行通知。
