シグナルコンディショナ

アイソレータ（フリーレンジ型）／アイソレータ／アイソレータ（２出力型）／
アイソレータ（電源不要型）／電源ユニット／高電圧トランスデューサ／
高電圧トランスデューサ（二乗平均平方根）／マルチ変換器／温度変換器／
ひずみゲージ式変換器／電源ユニット

アイソレータ（フリーレンジ型）

型式	仕様	特長
VariTrans A26000	入力： 0〜±20mA, 0〜±10V 出力： 0〜±20mA, 0〜±10V 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V ゲインエラー測定値に対して < 0.1% (DC) 応答時間 (T₉₀) 約 140 μs サージイミュニティ試験 5 kV , 1.2/50 μs (IEC61000-4-5) EMC EN 61326-1 UL 61010-1 DNV-GL 14 593-99 HH
VariTrans P27000	入力： 0〜±20mV/200V , 0〜±0.1mA/100mA 出力：0〜20mA , 4〜20mA 0〜10V , 0〜±10V 0〜±20mA 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V ゲインエラー測定値に対して < 0.08% (DC) 応答時間 (T₉₀) 約 70 μs ATEX Ⅱ3G Ex nA ⅡC T4 Gc X サージイミュニティ試験 5 kV , 1.2/50 μs (IEC61000-4-5) EMC EN 61326-1 UL 61010-1 DNV-GL 42 843-02 HH

カタログダウンロード

PDF

0.9 MB

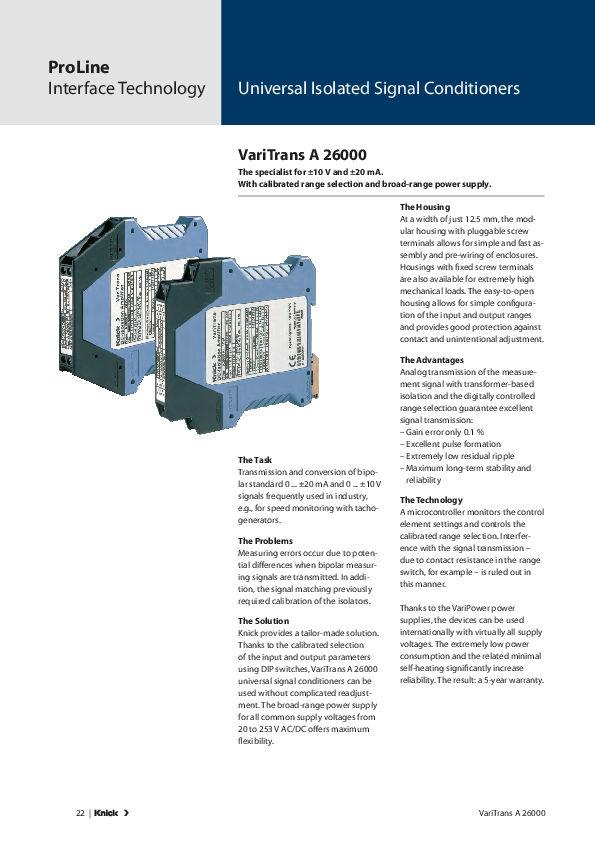

アイソレータ（フリーレンジ型） <VariTrans A26000>

PDF

0.95 MB

アイソレータ（フリーレンジ型） <VariTrans P27000>

アイソレータ

型式	仕様	特長
VariTrans A21000	入力： 0〜20mA , 4〜20mA 0〜10V 出力： 0〜20mA , 4〜20mA 0〜10V 電源： AC 110〜230V DC 24〜110V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V 精度測定値に対して < 0.2% (mA) / < 0.3% (V) 応答時間 (T₉₀) < 5 ms EMC EN 61326
VariTrans P15000	入力： 0〜20mA ,4〜20mA 0〜10V 出力： 0〜20mA ,4〜20mA 0〜10V 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V ゲインエラー測定値に対して < 0.08% (DC) 応答時間 (T₉₀) 約 70 μs サージイミュニティ試験 5 kV , 1.2/50 μs (IEC61000-4-5) EMC EN 61326-1 UL 61010-1 DNV-GL 14 593-99 HH

カタログダウンロード

PDF

0.9 MB

アイソレータ <VariTrans A21000>

PDF

0.95 MB

アイソレータ <VariTrans P15000>

アイソレータ（２出力型）

型式	仕様	特長
VariTrans A20300	入力： 0〜20mA , 4〜20mA 0〜10V 出力： 0〜20mA , 10V 4〜20mA , 10V 電源： DC 24V	アイソレーション 4ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V ゲインエラー測定値に対して < 0.2% (mA) / <0.3%(V) 応答時間 (T₉₀) 約 1ms EMC EN 61326 UL 508

カタログダウンロード

PDF

0.86 MB

アイソレータ（２出力型） <VariTrans A20300>

アイソレータ（電源不要型）

型式	仕様	特長
ProLine P22400	入力： 0(4)〜20mA 出力： 0(4)〜20mA	動作電圧(Working voltage) AC/DC 600V 精度 < 0.08% フルスケール ATEX Ⅱ3G Ex nA ⅡC T4 Gc X IEC 61508 SIL 3 UL 61010-1 DNV-GL 13 993-15 HH
IsoTrans 36/37	入力： 0〜20mA 出力： 0〜20mA	動作電圧(Working voltage) AC/DC 3600V 精度測定値に対して 0.2% (36 A7) ATEX Ⅱ(1)G [Ex ia] ⅡC (37 A7) ATEX Ⅱ(2)G [Ex ib] ⅡC
IsoTrans 41	入力： 0(4)〜20mA 0〜50mA 出力：0(4)〜20mA 0〜50mA	動作電圧(Working voltage) DC 500V 精度測定値に対して 0.02% サージイミュニティ試験 5kV , 1.2/50 μs (IEC61000-4-5)
IsoTrans A20400	入力： 0(4)〜20mA 出力： 0(4)〜20mA	動作電圧(Working voltage) AC/DC 600V 精度 < 0.1% フルスケール応答時間(T₉₀) 約5ms EMC EN 61326 UL 508 DNV-GL 32 650-06 HH

カタログダウンロード

PDF

1.04 MB

アイソレータ（電源不要型） <ProLine P22400>

PDF

0.89 MB

アイソレータ（電源不要型） <IsoTrans 36/37>

PDF

0.9 MB

アイソレータ（電源不要型） <IsoTrans 41>

PDF

0.9 MB

アイソレータ（電源不要型） <IsoTrans A20400>

電源ユニット

型式	仕様	特長
IsoAmp PWR A20100	入力： 4〜20mA 出力：0〜20mA , 4〜20mA 0〜10V 電源： DC 24V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 600V ゲインエラー　　測定値に対して <0.1% (mA) 　　測定値に対して <0.2% (V) ATEX Ⅱ3G Ex nA ⅡC T6 Gc X EMC EN 61326 UL 61010-1
WG21	入力： 4〜20mA 出力： 4〜20mA 電源： AC/DC 24V AC 90〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V 精度測定値に対して 0.2% 応答時間(T₉₀)<10ms ATEX Ⅱ(1)G [Ex ia] ⅡC EMC EN 61326-1
WG25	入力： 4〜20mA 出力： 4〜20mA	動作電圧(Working voltage) AC/DC 1000V 精度測定値に対して 0.2% ATEX Ⅱ(2)G [Ex ib] ⅡC EMC EN 61326-1

カタログダウンロード

PDF

1.2 MB

電源ユニット <IsoAmp PWR A20100>

高電圧トランスデューサ

型式	仕様	特長
ProLine P51000	入力： 30mV〜125V 出力：±20mA , 0(4)〜20mA 　±40mA , 0(4)〜40mA 　±10V , 0〜10V 　±5V , 0〜5V 電源： AC/DC 24〜230V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー測定値に対して ≦0.1% EN61373 Category 1 , Class B EMC EN50121-1 , EN50121-3-2 ,EN61326-1 EN45545-2 HL3 UL347
ProLine P52000	入力： 100〜4200V , 100〜1800V 出力：±20mA , 0(4)〜20mA 　±40mA , 0(4)〜40mA 　±10V , 0〜10V 　±5V , 0〜5V 電源： AC/DC 24〜230V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー測定値に対して ≦ 0.1% EN61373 Category 1 , Class B EMC EN50121-1 , EN50121-3-2 , EN61326-1 EN45545-2 HL3 UL 347
VariTrans P29000	入力：〜±1000V 出力： 0(4)〜20mA, 0〜10V 　-20〜+20mA , -10〜+10V 電源： AC/DC 24〜230V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー　 (入力≦1V)測定値に対して ≦ 0.1% 　 (入力>1V)測定値に対して ≦0.2% EMC EN61326-1 UL 508
VariTrans P41000	入力：〜±10V 出力： ±10V, ±20mA 　4〜20mA 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー測定値に対して < 0.1% EMC EN61326 UL 347 IEC 61373
VariTrans P42000	入力：〜±1200V 出力： ±10V, ±20mA 　4〜20mA 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー測定値に対して < 0.3% EMC EN61326 UL 347 IEC 61373
VariTrans P43000	入力：〜±5A 出力： ±10V, ±20mA 　4〜20mA 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー測定値に対して < 0.3% EMC EN61326 UL 347

カタログダウンロード

PDF

3.6 MB

高電圧トランスデューサ <ProLine P50000>

PDF

0.76 MB

高電圧トランスデューサ <VariTrans P29000>

PDF

0.94 MB

高電圧トランスデューサ <VariTrans P41000>

PDF

0.96 MB

高電圧トランスデューサ <VariTrans P42000>

PDF

0.93 MB

高電圧トランスデューサ <VariTrans P43000>

高電圧トランスデューサ（二乗平均平方根）

型式	仕様	特長
VariTrans P41000 TRMS	入力： AC60mV〜10V 出力(TRMS)：　 0〜20mA , 4〜20mA 　 0〜10V 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー < 0.3% フルスケール EMC EN61326
VariTrans P42000 TRMS	入力： AC10〜1200V 出力(TRMS)：　 0〜20mA , 4〜20mA 　 0〜10V 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー < 0.5% フルスケール EMC EN61326
VariTrans P43000 TRMS	入力： AC0.1〜5A 出力： 0〜20mA , 4〜20mA 　0〜10V 電源： AC/DC 20〜253V	アイソレーション 3ポート絶縁(入力-出力-電源間) ゲインエラー < 0.5% フルスケール EMC EN61326

カタログダウンロード

PDF

0.92 MB

高電圧トランスデューサ（二乗平均平方根） <VariTrans P41000 TRMS>

PDF

0.96 MB

高電圧トランスデューサ（二乗平均平方根） <VariTrans P42000 TRMS>

PDF

0.92 MB

高電圧トランスデューサ（二乗平均平方根） <VariTrans P43000 TRMS>

マルチ変換器

型式	仕様	特長
PolyTrans P32000	入力：測温抵抗体 , 熱電対 , 　シャント電圧 , ひずみゲージ　ポテンショメータ出力： 0〜20mA, 4〜20mA 　0〜5V , 0〜10V 電源： DC24V	動作電圧(Working voltage) AC/DC 300V IEC 61508 SIL 2 EMC EN61326 UL 508

カタログダウンロード

PDF

1.11 MB

マルチ変換器 <PolyTrans P32000>

温度変換器

型式	仕様	特長
ProLine P44000	入力： 0〜150℃ , 0〜200℃ , 0〜300℃ 出力： 4〜20mA 電源： AC/DC 22〜230V	アイソレーション 3ポート絶縁(入力-出力-電源間) 精度 ±1K (23℃) 応答時間(T₉₀)<100ms EMC EN61326-1 UL 347
ThermoTrans 205/206	センサ： Pt100 , Pt1000, Ni100 　1000Ω , 5000Ω 出力： 0〜20mA, 4〜20mA 　0〜10V 電源： AC230V, AC/DC24V, AC115V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V 応答時間(T₉₉) < 900ms ATEX Ⅱ(1)G [Ex ia]ⅡC EMC EN61326-1
ThermoTrans 210/211	センサ： Type J , Type K , Type S 出力： 0〜20mA, 4〜20mA 　0〜10V 電源： AC230V, AC/DC24V, AC115V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 1000V 応答時間(T₉₉) < 900ms ATEX Ⅱ(1)G [Ex ia]ⅡC EMC EN61326-1
ThermoTrans A20210	入力：測温抵抗体 , 熱電対, シャント電圧出力： 0〜20mA, 4〜20mA 　0〜5V, 0〜10V 電源： DC24V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V EMC EN61326 UL508
ThermoTrans P32100	入力：測温抵抗体 , 熱電対, シャント電圧出力： 0〜20mA, 4〜20mA 　0〜5V, 0〜10V 電源： DC24V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V IEC61508 SIL 2 EMC EN61326 UL508

カタログダウンロード

PDF

1.13 MB

温度変換器 <ProLine P44000>

PDF

0.9 MB

温度変換器 <ThermoTrans 205/206>

PDF

0.9 MB

温度変換器 <ThermoTrans 210/211>

PDF

0.99 MB

温度変換器 <ThermoTrans A20210>

PDF

1.06 MB

温度変換器 <ThermoTrans P32100>

ひずみゲージ式変換器

型式	仕様	特長
SensoTrans DMS A20220	入力： ±7.5mV/V 出力： 0〜20mA , 4〜20mA 　0〜5V , 0〜10V 電源： DC 24V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V EMC EN61326 UL 508
SensoTrans DMS P32200	入力： ±7.5mV/V 出力： 0〜20mA , 4〜20mA 　0〜5V , 0〜10V 電源： DC 24V	アイソレーション 3ポート絶縁(入力-出力-電源間) 動作電圧(Working voltage) AC/DC 300V IEC 61508 SIL 2 EMC EN61326 UL 508
