颜料、粉末涂料和油墨

二氧化钛 (TiO₂) 是一种用于油漆和许多其他应用的颜料。二氧化钛的粒度分布至关重要，因为它会影响许多影响最终产品性能的重要物理特性。粒径分析通常使用激光衍射技术，特别是通过 LA-960 系统，在全球数十个TiO₂制造基地发挥着作用。

用 LA-950 叠加湿浆和干粉二氧化钛测量

粒径是颜料的关键物理特性，影响许多性能因素，包括光泽度和着色强度。激光衍射是研磨过程中最常用的粒度分析方法，可以密切控制和优化许多最终产品的性能标准。使用 LA-960 PowderJet 干法测量附件对四种有机颜料（2583 二芳基黄 83、1274 Hansa Yellow 74、2574 Hansa Yellow 74 和 5576 Phthalo Blue 15:3）进行了研究，以优化方法和测试重现性。

粒径与颜料的遮盖力直接相关。由于其速度快且尺寸测量范围广，激光衍射是跟踪研磨过程并因此控制所得颜料性能的理想工具。激光衍射结果可以迅速告诉制造商产品在何时具有足够小的尺寸，从而可以最合理地使用制造设备。

遮盖力和几何平均粒径与研磨时间的关系图

粉末涂料是由树脂和颜料组成的油漆的替代品。粉末喷在零件上并被零件上的静电荷吸引。然后将物品在烘箱中加热以固化树脂并形成固体层。适合的粒度能够提供最佳表面光洁度以及最大限度地减少工艺浪费。与其他颜料一样，最大颜料颗粒的尺寸会影响表面光洁度。较大的颗粒会突出到表面上方，留下粗糙的纹理。因为粉末涂料是用喷枪喷涂的，类似于油漆，而大颗粒会堵塞喷嘴孔。

合成氧化铁粉末主要用于它们的颜料和磁性特性（尽管并非所有类型的氧化铁都具有磁性）。氧化铁粉末是所有有色无机颜料中应用最广泛的，用于混凝土产品、油漆、塑料和其他介质。由于它们的化学和磁性特性，氧化铁粉末在电磁元件、催化剂、调色剂、磁记录介质和其他应用中也有重要的商业用途。

墨水是用于书写或印刷的颜料的液体分散体。该产品是多种成分的混合物，主要是一些液体载体中的颜料颗粒。通常包含许多添加剂以改变粘度、干燥、稳定性或颜色特性。颜料颗粒的粒径会显着影响最终产品的颜色强度、表面光洁度和耐久性。此外，颜料的粒径必须足够小，以免堵塞打印机的喷嘴。

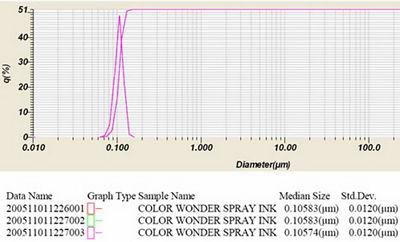

油墨可能需要水或有机溶剂分散剂，有时还需要表面活性剂。折射率取决于所使用的颜料。配制良好、稳定的墨水通常不需要超声波。这些亚微米分散体是 LA-960 粒度分析仪的理想样品，因为它拥有良好的纳米颗粒测量性能。下面显示的 D _v 50 为 106 nm的结果甚至不接近 LA-960 的低端尺寸限制。参见测量 30 纳米 LUDOX TM 的测试方法。

氧化铬是一种绿色材料。聚二甲基硅氧烷处理为颗粒增加了一定程度的“滑动”，从而获得更好的色彩饱和度。所得绿色颜料主要用于化妆品制造。

该样品具有轻微的疏水性，因此使用 Micro-90 表面活性剂润湿烧杯中的少量样品。所用的分散剂是含有 0.1% 焦磷酸钠的水。该分析的结果如下所示。
