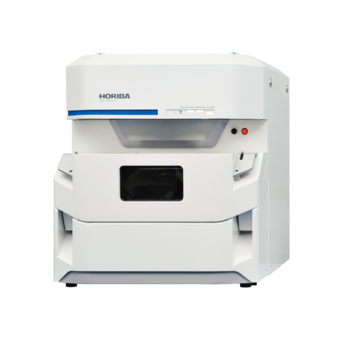

XGT-9000

微区X射线荧光分析仪

速度和灵活性兼备是微区 X 射线荧光光谱的发展方向



  • <15µm 超高强度X射线头,兼具灵敏度和空间分辨率
  • 高分辨相机和多照明模式成像
  • 双检测器!荧光X射线检测器和透射X射线检测器
  • 轻元素检测器使元素检测范围下延C元素



事业部: 科学仪器
制造商: HORIBA, Ltd.

XGT-9000是如何保证高性能下的速度和灵活性

激发系统

XGT-9000 以其精心设计的激发系统保证卓越性能和灵活性,X射线发生器具有高达 50 kV 和 1000 µA 的高输出。 此外可以通过我们多样化的X射线头提供多种尺寸(10μm - 1.2mm)的激发用初级 X 射线,其中就包括超高强度X射线头(probe),以实现快速测量。

光学图像

抓取清晰的图像对于微区XRF至关重要,XGT-9000 提供高分辨率相机,可以获取整个样品及其细节显微镜水平的图像。同时,多种照明模式保证图像的清晰度,即便是透明或有较强反射的样品。

样品仓

XGT-9000 样品仓可容纳各种样品,包括微型碎片、印刷电路板、硬币、薄片、粉末、液体、晶圆,并根据需求提供各种样品架,此外最多可以选择 4 种测量环境来提高灵敏度。

检测器

XGT 9000提供透射和荧光X射线双探测器,透射X射线检测器使用户能够检测样品的内部缺陷和异物,而荧光X射线检测器(配置轻元素检测器)检测范围可从C到Am。

软件套件

功能强大的XGT 9000 软件,包括全面完整的基本测试功能,如单点测试、多点测试、线分析和Mapping测试等。除了基本测试功能外,还可以在软件套件中添加高级模块,以提供更丰富的用户体验。

  • 多层FPM模块可以进行厚度测试,有无标样都可以进行
  • RoHS检测模块用于RoHS要求的有害元素筛查
  • 队列模块自动进行多区域自动测试
  • 颗粒搜寻模块可以进行颗粒分析以及原位分析
  • LabSpec Link模块,将数据导入到LabSpec 6以进行多变量分析

 应用案例

点击此处了解更多  详情

型号XGT-9000XGT-9000SL
基本信息
仪器微区X射线荧光分析仪
样品类型固体、液体、颗粒
检测元素轻元素检测器:C* – Am
(常规检测器:F – Am)
样品仓尺寸450(W) x 500(D) x 80(H)1030(W) x 950(D) x 500(H)
最大样品尺寸300(W) x 250(D) x 80(H)500(W) x 500(D) x 500(H)
样品最大质量1 kg10 kg
光学观察两个带物镜的高分辨率相机
光学设计垂直同轴 X 射线和光学观察
样品照明/观察顶部、底部和侧向照明/明场和暗场
X-射线管
功率50 W
电压最高50 kV
电流最大1 mA
靶材Rh
X射线光光学系统
X射线头数量最多配置四个
光谱优化初级X-射线滤光片  5个位置
检测器
荧光X-射线检测器硅漂移检测器(SDD)
透射X射线检测器NaI(Tl)
扫描分析
扫描范围100 mm x 100 mm350 mm x 350 mm
步进尺寸2 mm4 mm
Operating mode
样品环境全真空/局部真空/大气环境/He吹扫(选配)

局部真空/大气环境/He吹扫(选配)*He吹扫条件对于两个检测器都检测到C和F是必要的。

Dimensions (unit: mm)

光学显微光谱仪识别生命起源
光学显微光谱仪识别生命起源
本文将介绍如何结合HORIBA拉曼光谱和X射线荧光显微分析仪来阐明宇宙的起源,并以陨石碎片和石英基质中水包裹体为例进行详细说明。
通过拉曼光谱解释蜻蜓眼珠的奥秘
通过拉曼光谱解释蜻蜓眼珠的奥秘
光谱分析可以揭示文化遗产的起源和当时的历史背景。本应用文档介绍了对中国一座古墓中发现的蜻蜓眼珠子的研究。使用拉曼光谱和X射线分析显微镜,发现该珠子来自东地中海地区,结果表明中国在那个时代已与他们有文化和经济交流。
使用 XGT-9000 对电子元件进行无损故障分析
使用 XGT-9000 对电子元件进行无损故障分析
是不可见的缺陷。本应用介绍了使用 XGT-9000 检测电子设备上的离子迁移、空隙和异物等故障分析,主要特点是10 μm X射线头垂直照射以及荧光 X 射线和透射 X 射线的同时成像
使用 XGT-9000 对泡罩包装进行多种表征
使用 XGT-9000 对泡罩包装进行多种表征
XGT-9000 是 HORIBA 的新型 X 射线显微镜。其分析多功能性允许对泡罩包装进行多种表征,从完整包装的映射到胶囊内容物的粒度测量。
使用 X 射线荧光微区成像表征青金石中黄铁矿夹杂物
使用 X 射线荧光微区成像表征青金石中黄铁矿夹杂物
青金石是一种深蓝色变质岩,用作半宝石,其中包含会影响其价值的内含物,使用 HORIBA 的新型微区X 射线荧光光谱XGT-9000 研究黄铁矿杂质和主要元素分布。
使用 XGT-9000 无损识别钢化文档中的黑色墨水
使用 XGT-9000 无损识别钢化文档中的黑色墨水
μ-XRF 是法医学应用中强大的无损分析技术之一,由于元素成像和光谱搜索功能,XGT-9000 能够揭示文档上使用的墨水的刻意的交替变化和一致性。
使用 XGT 9000 分析食品中的异物
使用 XGT 9000 分析食品中的异物
本应用介绍了使用 XGT 9000 对食品进行异物分析。有以下三种分析:油性意大利腊肠上的异物、夹层火腿和香肠中的异物以及饮料产品中的苍蝇
具有精细结构的半导体质量控制
具有精细结构的半导体质量控制
微光束和厚度测量能力的结合使 XGT-9000成为了以精细为特征的半导体行业质量控制的强有力工具,虽然厚度检测的灵敏度基于示踪元素,但完全可达到埃级别。
QC、假冒产品、异物检查
QC、假冒产品、异物检查
荧光X射线会被封装材料部分吸收,不会在光谱图上完全显示,但X 射线透射图像能够提供样品的全貌。
薄膜/电池:颗粒异物分析
薄膜/电池:颗粒异物分析
XGT-9000 可以检查和确定外来颗粒的成分,从而跟踪污染源。
使用微区X 射线荧光光谱进行枪击残留分析
使用微区X 射线荧光光谱进行枪击残留分析
枪击残留物的显微XRF分析可以对单个微观粒子的元素组成进行表征,此外提供高空间分辨率元素分布图,准确分析颗粒形状和尺寸。
法医学中珍珠的特征微区X射线荧光分析
法医学中珍珠的特征微区X射线荧光分析
荧光X射线和透射X射线同步成像可以得到珍珠的成分和结构信息,此类信息对海关官员至关重要,他们可以快速确定珍珠是天然珍珠、养殖珍珠还是仿制品。
使用micro-XRF进行指纹成像
使用micro-XRF进行指纹成像
在传统方法难以解决的情况下,高空间分辨率元素成像证明是一种有用的指纹分析方法。光面纸和精细织物上的指纹经过化学处理,随后可以进行成像。
铅污染的玩具micro-XRF 分析
铅污染的玩具micro-XRF 分析
塑料玩具的组件中是否存在铅?通过分析表明,这种有害元素的浓度可高达 0.3%,显微X射线荧光光谱成像可以快速表征Pb在玩具中的分布。
使用 Micro-XRF 快速测量薄金属涂层的厚度
使用 Micro-XRF 快速测量薄金属涂层的厚度
EDXRF的穿透性可以测试多层样品,凭借高空间分辨率可以测试电路板上的焊盘等微观结构的成分和层厚。
使用micro-XRF进行电子行业的质量控制和缺陷分析
使用micro-XRF进行电子行业的质量控制和缺陷分析
本应用展示了对嵌在不透明树脂中的组件故障排除和缺陷分析,包括单个组件和完整的电路板,此外ppm级别的定量分析还可以确定是否符合WEEE/RoHS 指令。
电子行业的显微XRF 分析
电子行业的显微XRF 分析
XGT-9000 突破性的空间分辨率和灵敏度的结合让它成为电子元件快速分析的首选仪器,可以帮助进行有害元素分析(WEEE/RoHS“无铅”立法)、故障排除还有研发
使用微区XRF对稻谷进行元素分析
使用微区XRF对稻谷进行元素分析
通过使用微区XRF对稻谷进行元素分析检查谷物抛光的效果,发现矿物元素的浓度与抛光程度有关。
使用 EDXRF 对叶子进行微量元素分析
使用 EDXRF 对叶子进行微量元素分析
XRF成像提供了叶片中钙根瘤浓度与叶龄之间的相关性。在另一项单独的研究中,研究了植物对重元素污染物的吸收,快速获取高分辨率图像以显示铅在叶子中的分布
显微XRF的生物学应用
显微XRF的生物学应用
研究锌对胃溃疡愈合的影响,组织样本的元素成像显示了锌在溃疡组织内积累的证据。在一项单独的研究中,对鱼的耳石(“耳骨”)进行了分析,以揭示其异质的元素组成和物理结构。
显微XRF用于博物馆和考古样品的无损分析
显微XRF用于博物馆和考古样品的无损分析
对古代尼泊尔手稿中使用的颜料进行了分析,并对古代玻璃墓葬装饰品进行了探测,以确定使用的特定着色添加剂。
使用显微 XRF 和拉曼光谱识别旧日本国旗“Hinomaru”的颜料
使用显微 XRF 和拉曼光谱识别旧日本国旗“Hinomaru”的颜料
本应用说明介绍了在日本国旗“Hinomaru”上使用显微 XRF 和拉曼光谱进行色素识别,该旗帜被认为是最古老的日本皇帝 Go-Daigo 设计的。两次光谱分析确定国旗上使用的红色颜料与从皇帝居住地附近的矿山开采的朱砂矿石(硫化汞)相匹配
使用XGT-9000SL对画作“蓟花瓶”进行无损大面积元素成像
使用XGT-9000SL对画作“蓟花瓶”进行无损大面积元素成像
颜料是了解艺术品历史背景的重要线索。本应用介绍了使用 XGT-9000SL 对文森特·梵高的油画“蓟花花瓶”进行元素成像。结果表明这幅画上使用的颜料的元素组成与之前报道的梵高使用的不同,表明这幅画只是艺术品的复制品。
