〈カタログ〉水質計シリーズ 選定ガイドブック 電気伝導率計 電気抵抗率計

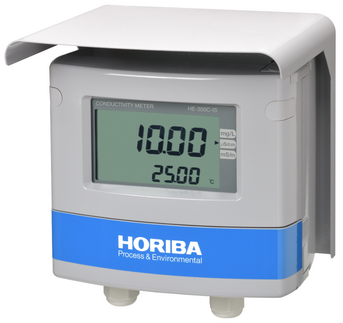

| 製品名 | 本質安全防爆形工業用電気伝導率変換器（2線伝送式） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | HE-300C-IS | |||||||||
| 組み合わせ センサ | 2極式電気伝導率センサ セル定数0.01/cm、0.1/cm、1.0/cm（ESH、FSシリーズ）＊1 | |||||||||
| 本質安全防爆型式 検定適合電極 | 電気伝導率 センサ（Ti） | ESH | -1 -01 -001 | -L -C | -T | -ST -LG | -Y -O | -XXM | ||
| サニタリセンサ （挿入型） | ESH-01-C-S-SN-1.5S ESH-01-C-S-SN-2.0S | |||||||||
| サニタリセンサ （フロースルー型） | FS-01F-C-SL-15A、 FS-01F-C-SL-1S、 FS-01F-C-SL-1.5S、 FS-01F-C-SL-2S FS-01F-C-SL-2.5S | |||||||||
| 測定範囲 | セル定数（/cm） | 0.01 （ESH -001） | 0.1 （ESH-01/FS -01） | 1.0 （ESH -1） | ||||||
| 単位 | ||||||||||
| 電気 伝導率 （導電率） | µS/cm | 0.000～2.000 0.00～10.00 | 0.000～2.000 0.00～20.00 0.0～100.0 | 0.0～200.0 0～1000 | ||||||
| mS/m | 0.0000～0.2000 0.000～1.000 | 0.0000～0.2000 0.000～2.000 0.00～10.00 | 0.00～20.00 0.0～100.0 | |||||||
| TDS 換算＊2 | mg/L | 0.00～2.00 0.0～10.0 | 0.00～2.00 0.0～20.0 0～100 | 0～200 0～1000 | ||||||
| 温度 | ℃ | 0～100（表示範囲：-10～160） | ||||||||
| 表示 分解能 | 電気伝導率、TDS換算 | 上記「測定範囲」に記載のとおり | ||||||||
| 温度 | 0.01℃ | |||||||||
| 性能 | 電気 伝導率 | 繰り返し性 | ±0.5%フルスケール以内（等価入力にて） | |||||||
| 直線性 | ±0.5%フルスケール以内（等価入力にて） | |||||||||
| TDS 換算 | 繰り返し性 | ±1.5%フルスケール以内（等価入力にて） | ||||||||
| 直線性 | ±1.5%フルスケール以内（等価入力にて） | |||||||||
| 温度 | 繰り返し性 | ±0.1℃（等価入力にて） | ||||||||
| 直線性 | ±0.5℃（等価入力にて） | |||||||||
| 伝送出力 | 出力形態 | DC 4～20 mA 入出力絶縁形（2線伝送式） | ||||||||
| 負荷抵抗 | 最大650 Ω（電源電圧DC24 V時）＊3 | |||||||||
| 直線性 | ±0.08 mA以内（出力のみ） | |||||||||
| 繰り返し性 | ±0.02 mA以内（出力のみ） | |||||||||
| 出力範囲 | 電気伝導率：測定範囲内で任意に設定可能 | |||||||||
| 異常時出力 | バーンアウト機能あり（3.8 mAまたは21 mA） | |||||||||
| ホールド機能 | 直前値ホールド、任意値ホールド、校正値出力 より選択設定 | |||||||||
| 温度補償 | 適合温度素子 | 白金抵抗体：1 kΩ（0℃） | ||||||||
| 補償方法 | ● NaClの温度特性（基準温度：5～95℃） ● 任意の温度係数入力（基準温度：5～95℃、温度係数：±3%/℃） ● 温度補償しない のうち、1機能を選択（ただしNaCl、任意温度係数ともに純水域では、自動的に純水の温度補償が働きます。） | |||||||||
| 温度補償範囲 | 0～100℃（ただし0℃以下、100℃以上は延長して演算） | |||||||||
| 校正 | 電気伝導率 | セル定数の補正係数入力による（パラメータ入力） | ||||||||
| TDS換算 | 任意係数（0.30～1.00）による換算 | |||||||||
| 温度 | 基準温度計との比較1点校正 | |||||||||
| 自己診断 | 電極診断エラー | 温度センサ短絡、温度センサ断線、温度校正範囲外 | ||||||||
| 変換器異常 | CPU異常、ADC異常、メモリ異常 | |||||||||
| 動作温度範囲 | -20～55℃（凍結しないこと） | |||||||||
| 動作湿度範囲 | 相対湿度5～90%（結露しないこと） | |||||||||
| 保存温度 | -25～65℃ | |||||||||
| 電源 | 定格電圧 | DC 24 V（動作電圧範囲：DC 22～28.3 V）＊4 | ||||||||
| 消費電力 | 0.6 W以下 | |||||||||
| 防爆構造 | TIIS防爆 | 本質安全防爆構造： Ex ia IIC T4 X 品名： 電気伝導率伝送器 型式検定合格番号： 第 TC20348 号 | ||||||||
| 安全保持 定格 | 本安回路許容電圧： Ui 28.3 V 本安回路許容電流： Ii 93.3 mA 本安回路許容電力： Pi 0.66 W 内部インダクタンス： Li 無視できる値 内部キャパシタンス： Ci 1 nF | |||||||||
| 構造 | 設置 | 屋外設置型 | ||||||||
| 取付方法 | 50 Aポールまたは壁面取り付け | |||||||||
| 保護等級 | IP65 | |||||||||
| ケース材質 | アルミニウム合金（エポキシ変性メラミン樹脂塗装） | |||||||||
| 取付金具材質 | SUS304 | |||||||||
| フード材質 | SUS304（エポキシ変性メラミン樹脂塗装） | |||||||||
| 表示窓材質 | ポリカーボネイト | |||||||||
| 表示素子 | 反射型モノクロ液晶 | |||||||||
| 外形寸法 | 180（W） × 155（H） × 115（D） mm（取付金具含まず） | |||||||||
| 質量 | 本体： 約2.8 kg、フード、取付金具： 約1 kg | |||||||||
＊1： 変換器に組み合わせて使用するセンサは、必ず本質安全防爆の型式検定に適合しているものを使用してください。適合外の電極を組み合わせて使用することはできません。
＊2： 電気伝導率測定とTDS換算測定は、同時選択できません。
＊3： 最大負荷抵抗は電源電圧範囲および、安全保持器（バリア）の種類により変化します。
＊4： 変換器単体の電源電圧範囲と、使用する安全保持器（バリア）の電源電圧範囲は異なります。使用する安全保持器（バリア）の定格電圧範囲内で使用してください。
