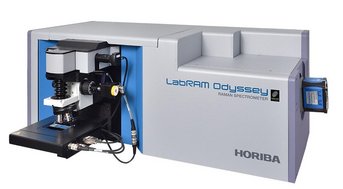

顕微ラマン分光測定装置 LabRAM Odyssey
| 顕微ラマン分光測定装置 LabRAM Odyssey 仕様 | ||
| 波長レンジ | 深紫外～近赤外 | 200 ～ 2,100 nm（光学系の変更不要、色収差なし） |

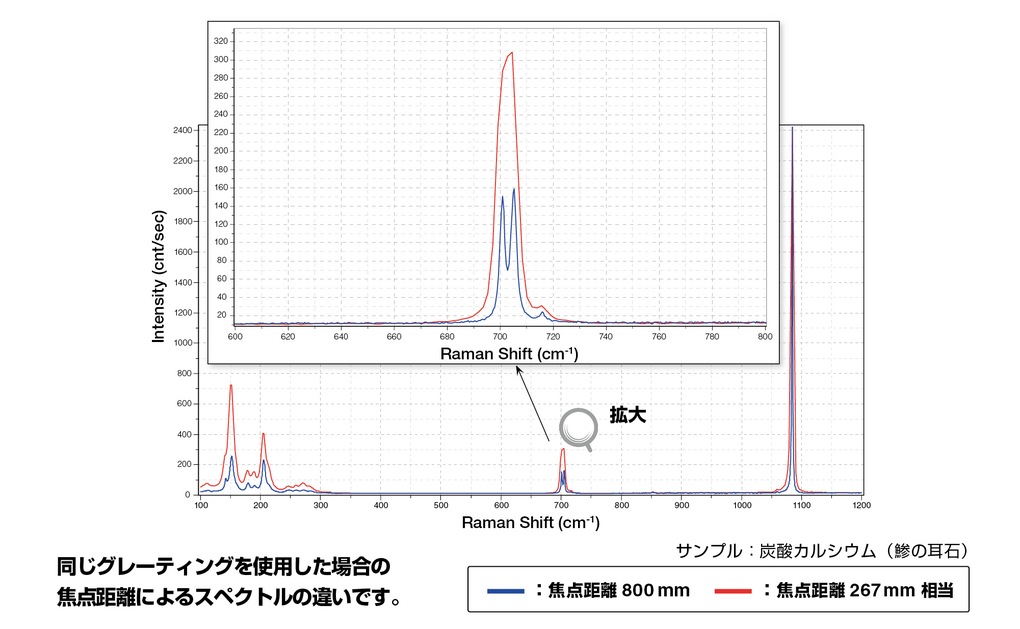

| 分光器 | ツェルニターナー型 | 焦点距離：80 cm |

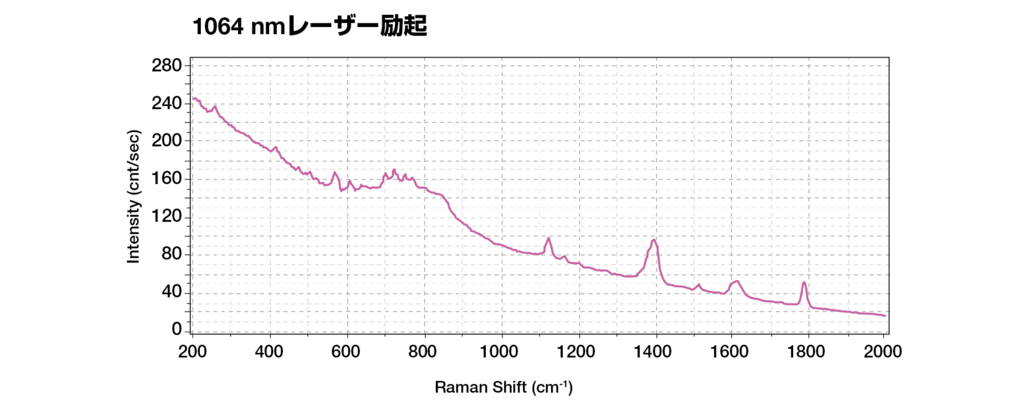

| レーザー | 最大6レーザーの自動切替 | 266 nm, 325 nm, 355 nm, 405 nm, 458 nm, 473 nm, 532 nm, 633 nm, 660 nm, 785 nm, 1064 nm など（その他の波長は別途ご相談ください） |
| グレーティング | 最適なスペクトル分解能に応じて選択（100 ～ 3600 gr/mm） | |
| 波数分解能（FWHM） | @ 244 nm 励起波長 1.5 cm-1（グレーティング 3600 gr/mm使用時） @ 532 nm 励起波長 0.6 cm-1 （グレーティング 1800 gr/mm使用時）、0.3 cm-1（グレーティング 3000 gr/mm使用時) @ 633 nm 励起波長 0.4 cm-1（グレーティング 1800 gr/mm使用時）、0.2 cm-1 (グレーティング 2400 gr/mm使用時) @ 785 nm 励起波長 0.2 cm-1（グレーティング 1800 gr/mm使用時） | |

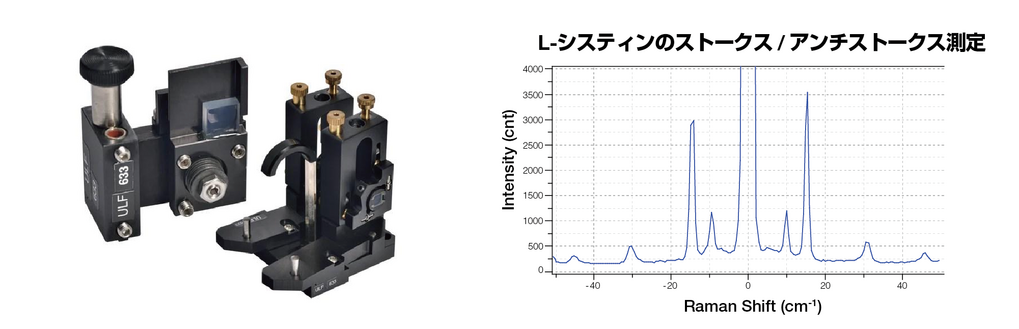

| 測定波数範囲 | 50 cm-1 （532, 633, 785 nmレーザー使用時）（10 cm-1 ～：ULF使用時） | |
| 自動キャリブレーション機能 | スペクトル強度と波数範囲の自動校正 VRM ：顕微鏡・ラマンイメージの位置ずれ補正 VRM OA：対物レンズ間の中心位置ずれ補正 | |

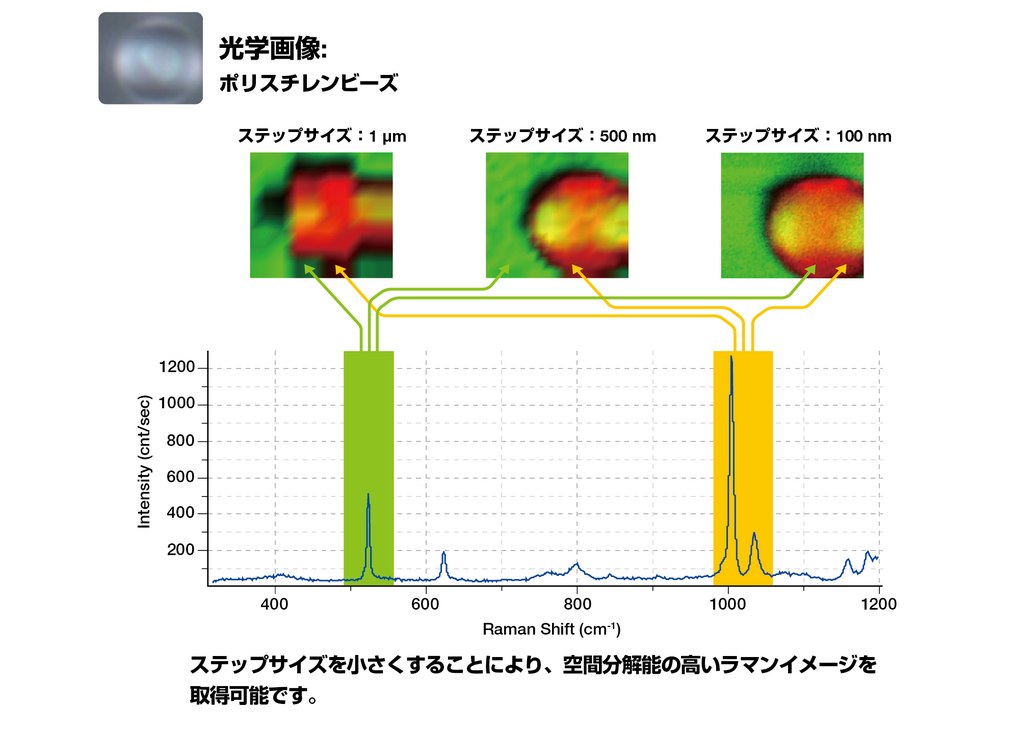

| 高速ラマンイメージング | SWIFT™ | 標準でSWIFTTM イメージング、反復イメージング、および XR 高スペクトル解像度の3つの機能を搭載。SWIFTTM XS 高速イメージングには、オプションの EMCCD 検出器が必要 |
| 他の分析装置との統合 | 原子間力顕微鏡（AFM） | 同一測定点でAFM・ラマン測定 |
| 他の顕微装置との座標共有 | 特許取得済みのnanoGPSやnavYXTMと互換性 | |
| サイズ W x D x H (mm) | 1300 x 1194 x 473 | 奥行はXYステージとレーザーベンチ（オプション）に依存。この値は100 x 100 mm ステージ およびレーザー ベンチ クラス IIIb システム（オプションの CDRH なし）での値 |
| 重さ | 約100 kg | 仕様に依存 |
| 安全性 | クラスIIIb | CDRH使用時はクラス1対応 |
