GD-OES

製品特長

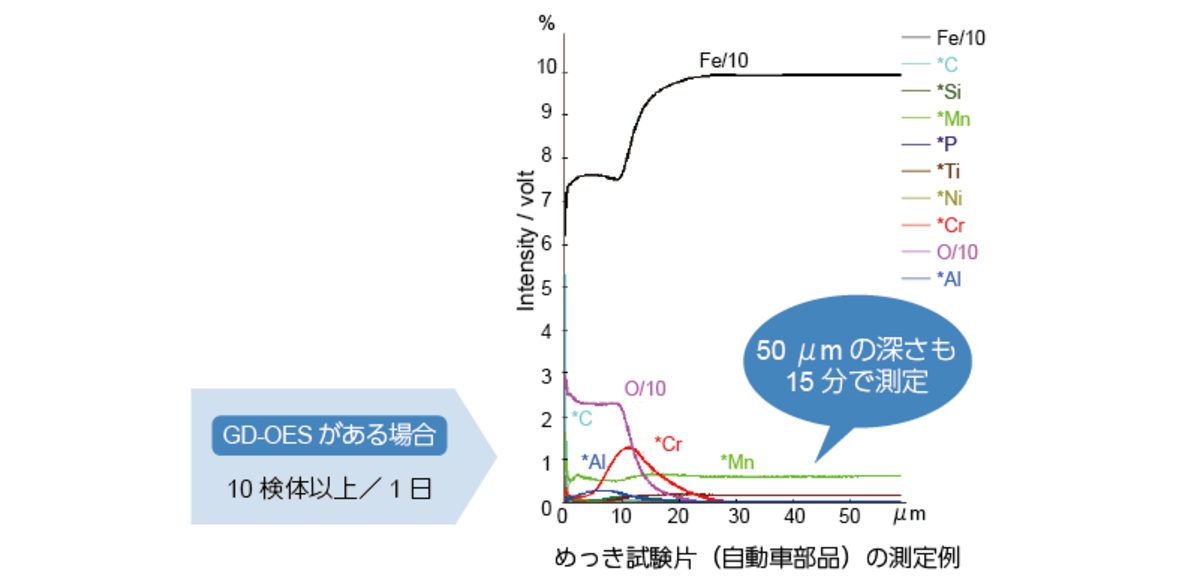

最表面から母材まで ミクロンオーダでも数分で分析!

  • Arの照射エネルギーは、電流密度が~100 mA/cm2 と大きいため 1~10 μm/min という非常に高いスパッタ速度が得られ、迅速分析 が可能です。
  • 1 検体の測定時間が数分と短く、SIMS や XPS では 限界があった複数試料の 分析や N 増し測定が可能です。
  • 分析領域がΦ 1 mm~ と広いため、高感度分析を実現します。

高真空不要ですぐ測れる!

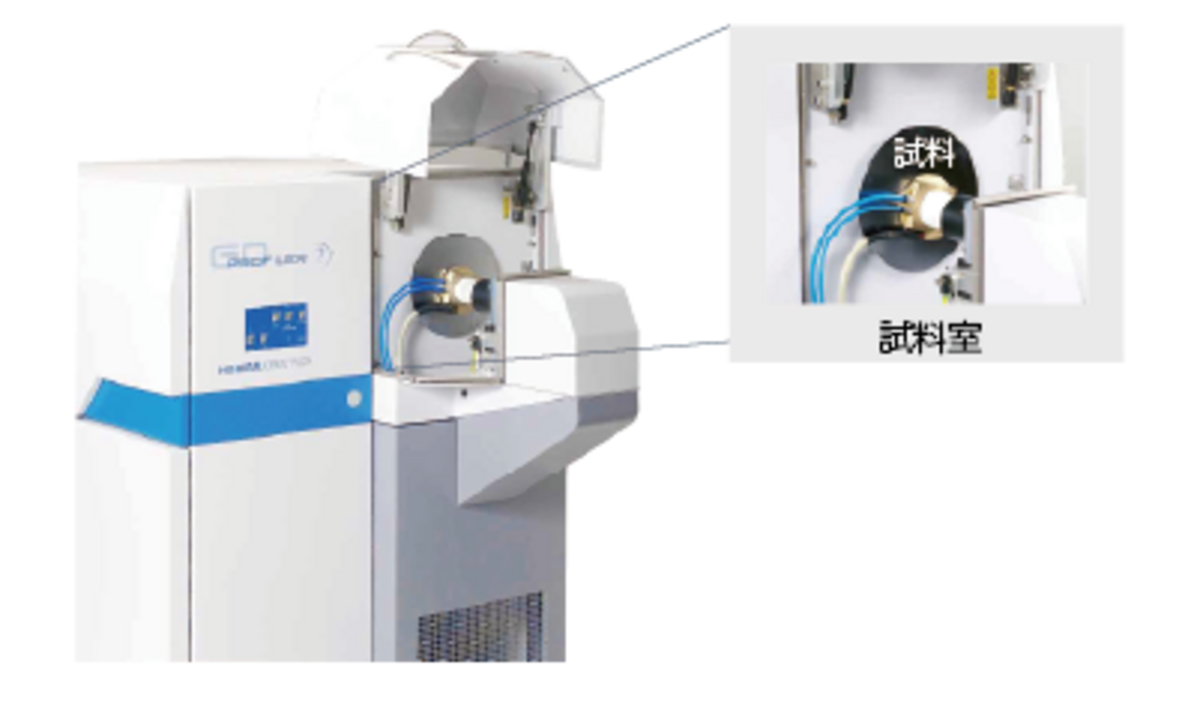

試料チャンバーの外観

  • 試料の前処理が不要で、試料導入も大気中で行えるため、試料 のセットから測定完了まで、わずか数分で完了します。
  • 大型試料室の採用により、大きい試料(最大 300×300 mm)も そのまま測定できます。
  • 操作は簡単。測定結果がオペレータの習熟度に左右されません。

水素から測定可能。 発光分析だから高感度! 最大45 元素まで同時分析!

窒化処理品の分析例

窒化処理品の分析例

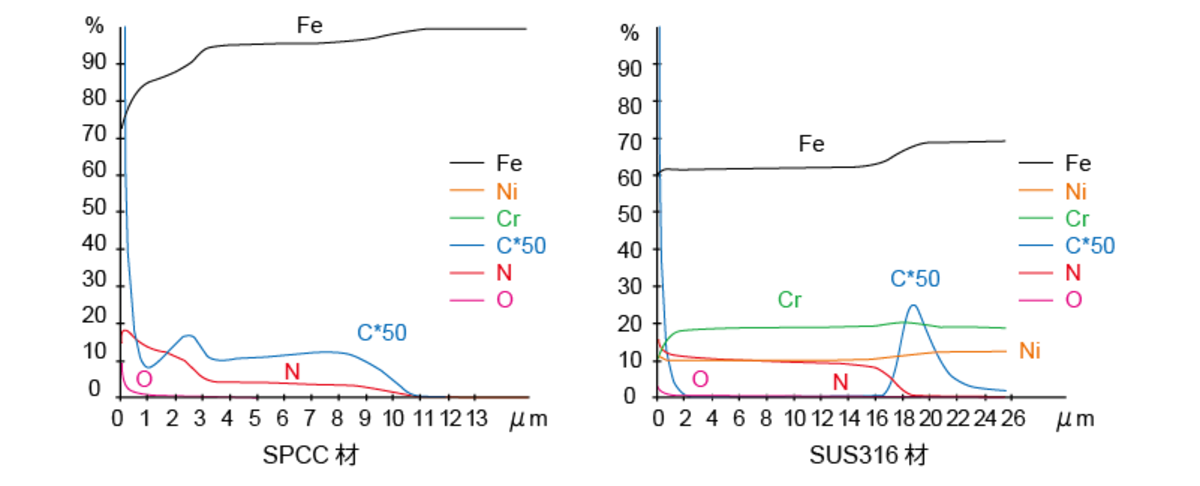

  • 深さ方向の元素プロファイルを高感度に分析できます。
  • H, C, N, O などの軽元素から U まで多元素同時分析ができます。 中でも、B, Li, F などの元素が測れることが特長的です。

材質の違いで窒素や炭素の侵入・拡散具合が異なる様子がわかります。 SUS316 材では、炭素がより深く入り込んだ濃化が確認できました。


発光分析だから高感度!

発光原理イメージ

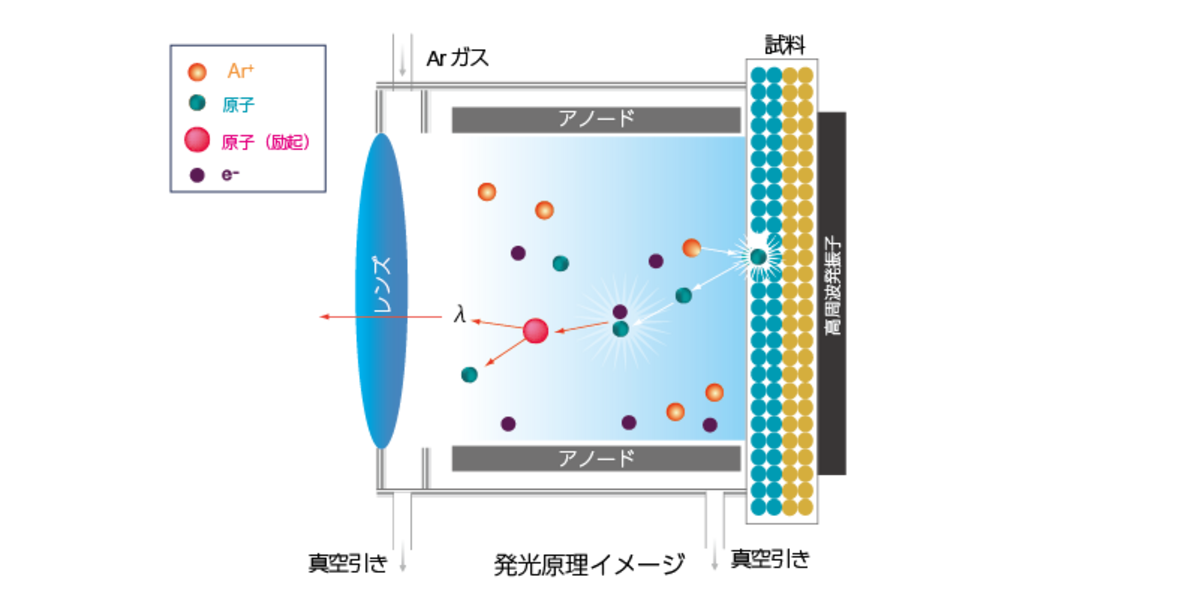

グロー放電領域のカソードスパッタリングを用いて、導電性・非導電性 皮膜をスパッタリングし、スパッタされた原子の Ar プラズマ内における 発光を分光測定します。この時発生する光は、各々の原子固有の波長を示し、その強度は原子の量に比例します。


材質の幅が広い!

絶縁物(ガラス基板)の測定例

絶縁物(ガラス基板)の測定例

  •  高周波グロー放電方式のため、ガラスやセラミックスのような非導電性試料も測れ、測定対象の材質の幅が広がります。
  • Arスパッタリングは、試料への照射エネルギーが < 50 eV と低いため、深さ分解能を低下させるミキシング層の形成が抑えられます。

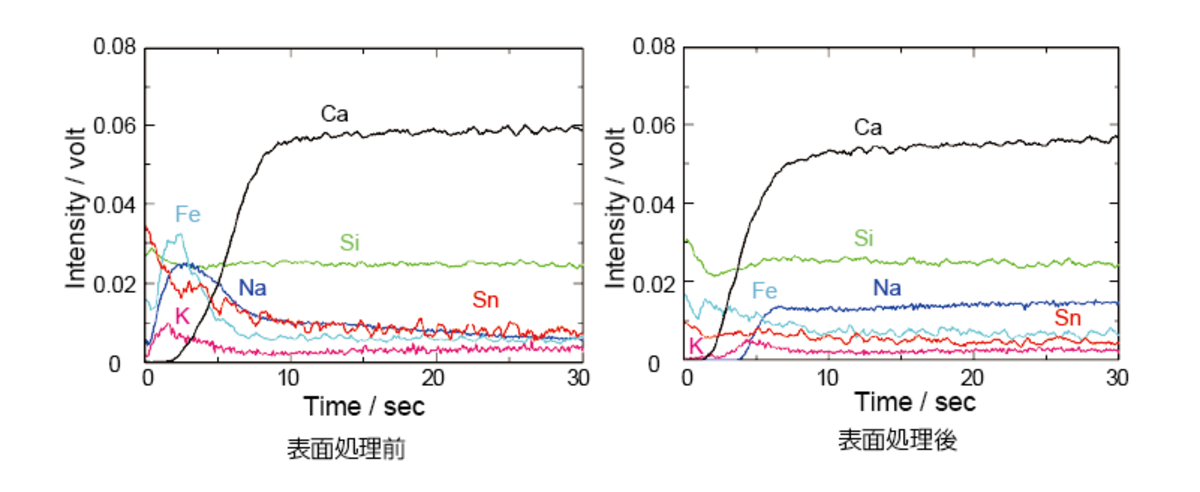

表面処理前後の表面から深さ方向への元素プロファイルを比較しました。表面 処理後に、Na, K, Fe, Snが表面から少なくなっていることが確認できました。


パルススパッタリングの有効性

機能性有機フィルムの測定例

機能性有機フィルムの測定例

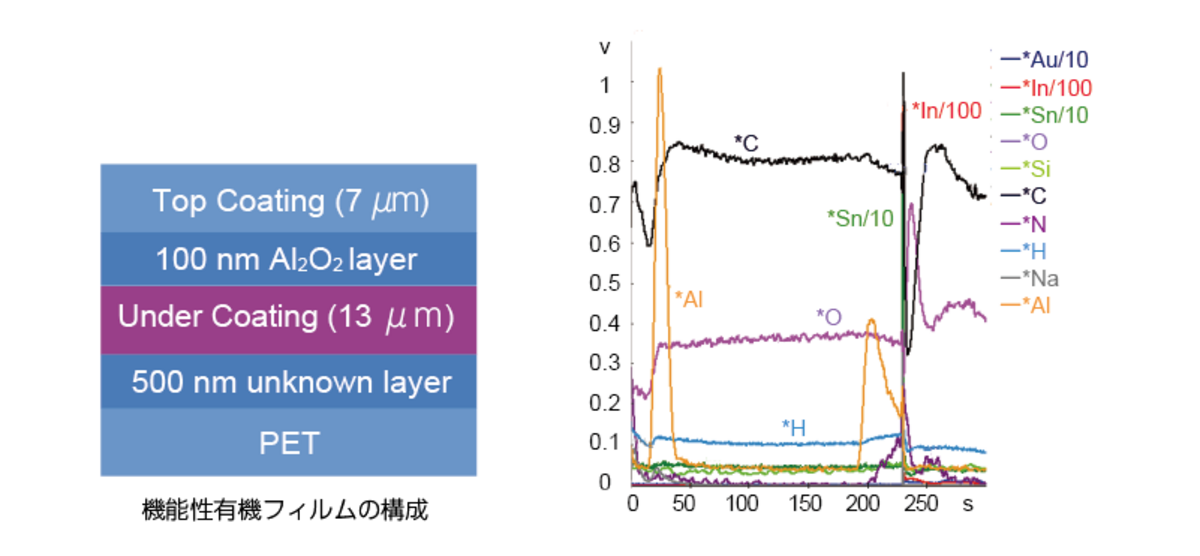

  • 連続的スパッタリングにより熱ダメージの影響が出やすい 有機系皮膜やガラスなども高分解能な測定が可能です。
  • 単位時間あたりのスパッタリング量を低減させることで、 深さ方向の分解能がさらに向上します。ミキシング層の 形成が無いため単分子皮膜の測定も可能です。
GD-Profiler 2™
GD-Profiler 2™

マーカス型高周波グロー放電発光表面分析装置(GDS)
