ラマンイメージング装置
HORIBA光学技術の中枢のJobin Yvonブランドが 2019年に200周年を迎え、、その技術の結晶として開発されたラマンイメージング装置「LabRAM Soleil」。
この装置名は、200年を超えて光学技術を磨いてきたJobin Yvon社の前身であるMaison Soleil社の創業者であるJean-Baptiste Soleilの名前にちなみ、名づけられました。Maison Soleil社の光学装置は、波動性による回折現象を説明した Auguste-Jean Fresnel をはじめ、数々の著名な物理学者の発明に寄与し、近代の物理学の発展に貢献してきました。
現在では光学装置のコアとなるグレーティングを自社で開発・生産し、数多くの光学装置の性能を支えています。

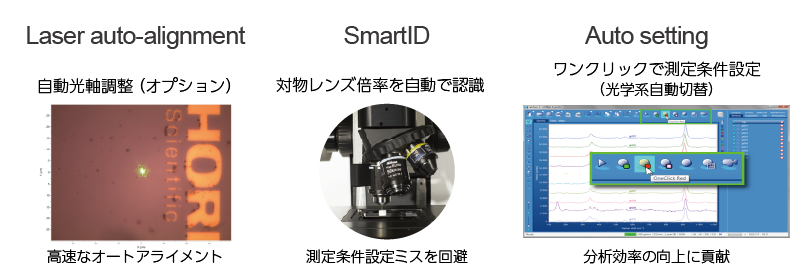

「LabRAM Soleil」はその想いを引継ぎ、近未来の科学技術の発展に寄与すべく開発されました。多くの新機能の搭載に加え、数々の自動化機構も導入し、 次世代半導体材料である二次元材料や 、昨今ニーズが高まるライフサイエンスの最先端研究から、産業分野での出荷前検査まで、オールラウンドでお使いいただけるラマン分光分析装置になっています。
SmartSampling™ |
|
QScan™ |  |

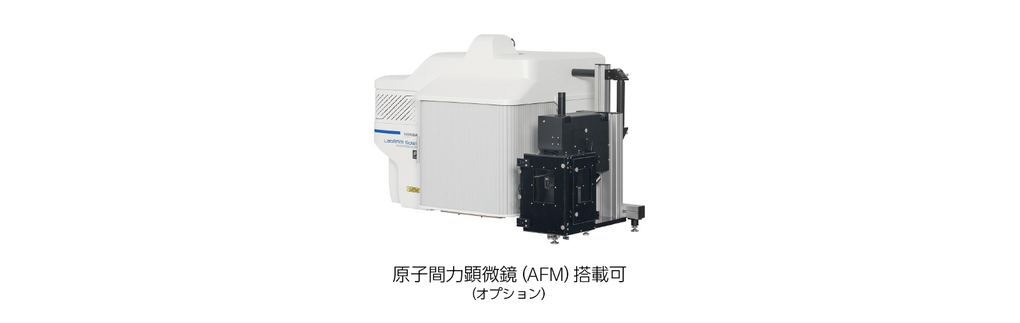

◉AFM とのカップリングでTERS 測定を、 また光ファイバプローブを接続することでIn-situ 測定を実現
* TERS: チップ増強ラマン散乱（Tip Enhanced Raman Spectroscopy）
◉目的に応じた数々の専用機能とナビゲーションなど、直感的なインターフェースで、データ取得・解析の手間を大幅に短縮
 EasyImage ナビゲーションツール | 測定条件の設定からデータの取得・解析までをナビゲート。 初心者でも容易にイメージング測定ができます。 |
 MVA Plus 多変量解析ツール | 処理速度の大幅な向上により、大容量のデータ解析が可能になり、
|
 ParticleFinder™ 粒子解析ツール | 光学像から粒子を検出し、検出した粒子を自動測定します。
|
2D マテリアルの分析では、層数や結晶性の評価にラマン・フォトルミネッセンスが用いられています。 高速イメージング機能SmartSampling™により、 短時間でこれらのイメージングデータを得られます |  |
多層ポリマーの研究では、 製造中に発生した欠陥や界面状態の観察が重要です。 独自のQScan™技術により、多層ポリマーの三次元情報を、共焦点性を保ちながら広範囲で得られます。 |  |
| ラマンイメージングと多変量解析を併用して、医薬品中の有効成分および添加剤の分布をイメージングできます。 8種類の成分を含むタブレットが数分で測定でき、混合物の均一性を評価できます。 |  |
| レーザ波長 | 標準：532 nm 外付：325 nm 内蔵：405、 473、 532、 638、 785 nm | その他の波長については別途ご相談ください （内蔵レーザは最大4本まで搭載可） |
| グレーティング数 | 4枚のグレーティングを搭載可能 （電動切り替え） | 1ターレットあたり４枚搭載可能 |
| カットオフ波数 | 30 cm-1 （標準） 10 cm-1 （オプション） | 使用するレーザによって異なります |
| 外形寸法 / 装置質量 | 898（W） x 797（D）x 806（H） mm* / 約120 kg | *外付レーザを含まず |
外形寸法図
